BACnet-Abnahme: Wer prüft was, und wann gilt eine Anlage als konform?

Eine BACnet-Installation ist erst dann vollständig, wenn sie nachweislich funktioniert, nicht nur auf dem Papier, sondern im realen Betrieb. Die Abnahme ist der Moment, in dem die Planung auf die Wirklichkeit trifft: Stimmt die Datenpunktliste mit der tatsächlichen Installation überein? Funktionieren Trending, Alarme und Schedules wie spezifiziert? Kommunizieren die Geräte verschiedener Hersteller tatsächlich interoperabel? In der Praxis zeigt sich, dass BACnet-Abnahmen häufig entweder gar nicht stattfinden oder auf eine oberflächliche Sichtkontrolle reduziert werden. Dabei ist gerade die systematische Abnahme der Schlüssel, um spätere Betriebsprobleme, Streitigkeiten zwischen Bauherr und Unternehmer und kostspielige Nachbesserungen zu vermeiden. Dieser Artikel beschreibt, was eine vollständige BACnet-Abnahme umfasst, welche Unterlagen vorliegen müssen, wer die Verantwortung trägt und welche typischen Mängel bei Abnahmen ans Licht kommen.

Warum die BACnet-Abnahme so oft fehlt

Die Abnahme einer BACnet-Installation ist kein Standardprozess in der Schweizer Baupraxis. In vielen Projekten endet die Inbetriebnahme der Gebäudeautomation mit einem Funktionstest der Einzelgeräte, ohne dass die systemübergreifende Kommunikation, die Datenpunktstruktur oder die Alarmlogik geprüft werden. Dafür gibt es mehrere Gründe.

Erstens fehlt häufig eine klare BACnet-Spezifikation in der Ausschreibung. Wenn nur «BACnet-fähig» gefordert wird, ohne Profile, BIBBs oder COV-Parameter zu definieren, gibt es keinen Massstab, gegen den abgenommen werden kann. Zweitens ist BACnet-Abnahmeexpertise selten: Viele Planer und Bauherren wissen schlicht nicht, welche Tests sinnvoll sind und welche Werkzeuge dafür eingesetzt werden. Drittens wird die GA-Abnahme häufig dem Systemintegrator überlassen, also genau dem Unternehmen, das die Installation erstellt hat. Eine unabhängige Prüfung findet nicht statt. Viertens fehlt oft das Bewusstsein, dass eine BACnet-Abnahme mehr ist als ein HLK-Funktionstest: Es geht nicht darum, ob die Lüftung läuft, sondern ob die Kommunikation zwischen den Systemen den spezifizierten Standards entspricht. Dieses Verständnis ist noch nicht in allen Planungsbüros und bei allen Bauherren angekommen.

Das Ergebnis: Anlagen werden in Betrieb genommen, ohne dass die BACnet-Konformität systematisch geprüft wurde. Probleme treten erst später im Betrieb auf, wenn eine Erweiterung nicht funktioniert, ein Herstellerwechsel scheitert oder das übergeordnete Leitsystem Datenpunkte nicht korrekt interpretiert. Besonders kostspielig wird es, wenn Mängel erst nach dem Ablauf der Gewährleistungsfrist entdeckt werden: Dann trägt der Bauherr die Kosten für die Behebung selbst. Eine strukturierte Abnahme während der Gewährleistungsphase sichert die Ansprüche des Bauherrn und schützt seine Investition.

Was eine vollständige BACnet-Abnahme umfasst

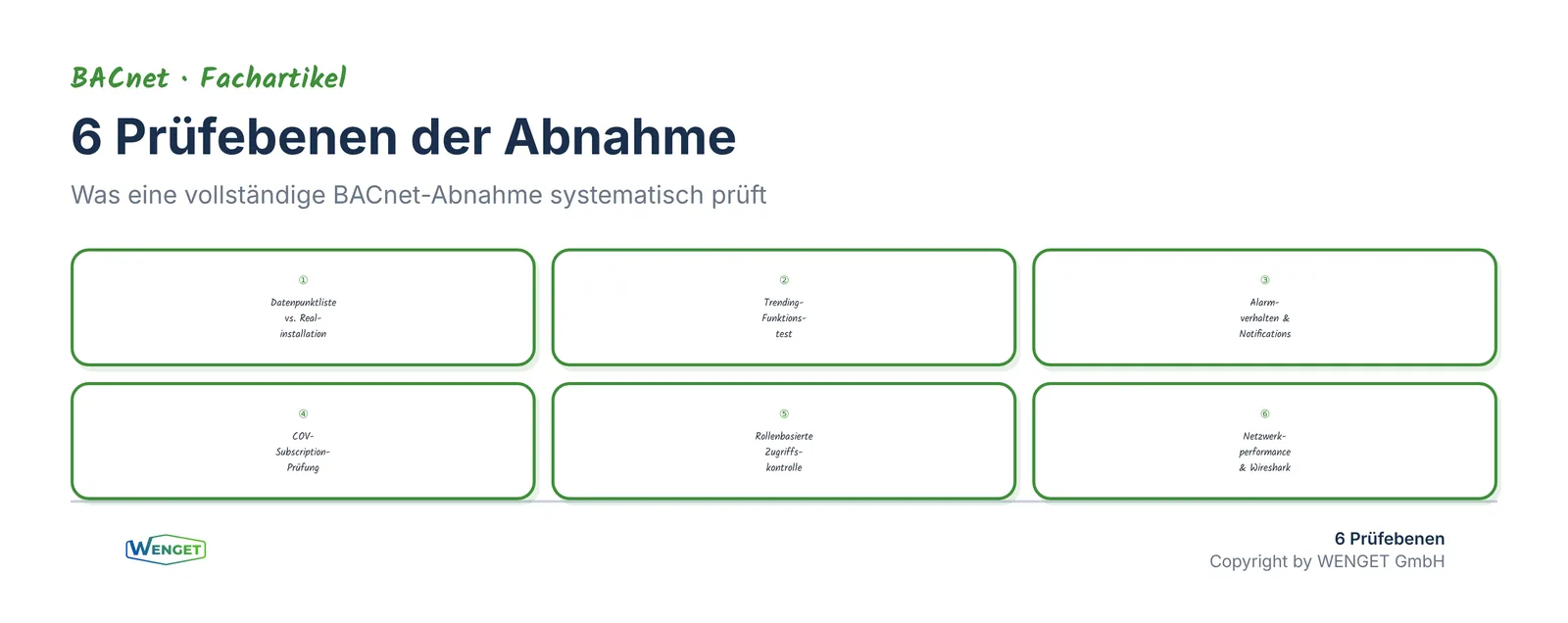

Eine professionelle BACnet-Abnahme prüft die Installation auf mehreren Ebenen. Die VDI 3814 liefert mit ihrer Funktionsliste einen strukturierten Rahmen, der für BACnet-spezifische Anforderungen konkretisiert werden muss.

Datenpunktliste gegen Realinstallation

Der erste und wichtigste Schritt ist der Abgleich der spezifizierten Datenpunktliste mit der tatsächlichen Installation. Für jeden spezifizierten Datenpunkt wird geprüft:

• Existiert das BACnet-Objekt (Analog Input, Binary Output etc.) im richtigen Gerät?
• Stimmen Objekttyp, Instanznummer und Description mit der Spezifikation überein?
• Sind die Engineering Units korrekt gesetzt (z. B. °C, Pa, l/s, %)?
• Liefert der Datenpunkt plausible Werte?

Dieser Schritt klingt trivial, ist aber in der Praxis der häufigste Ort für Abweichungen: fehlende Datenpunkte, falsche Objekttypen, generische Beschreibungen («AI_1» statt «Raumtemperatur Büro 3.OG») und nicht gesetzte Einheiten sind keine Ausnahmen, sondern die Regel.

Trending-Funktionstest

BACnet bietet mit Trendlog-Objekten eine standardisierte Aufzeichnungsfunktion. Die Abnahme prüft:

• Sind Trendlogs für alle spezifizierten Datenpunkte konfiguriert?
• Stimmt das Aufzeichnungsintervall mit der Spezifikation überein?
• Werden die Werte korrekt zeitgestempelt und gespeichert?
• Lässt sich der Trendlog von einem übergeordneten System auslesen?

Der Trending-Test ist besonders wichtig, weil Trendlogs die Grundlage für Energiemonitoring, Betriebsoptimierung und Fehleranalyse bilden. Eine Installation ohne funktionierendes Trending ist operativ eingeschränkt, selbst wenn die Grundkommunikation funktioniert.

Ein praxisnaher Ansatz: Beim Trending-Funktionstest wird ein definierter Zeitraum (typischerweise 24–48 Stunden) aufgezeichnet und anschliessend ausgewertet. Die Trendlog-Daten werden exportiert und auf Vollständigkeit, zeitliche Korrektheit und Plausibilität geprüft. Fehlende Zeitstempel, Lücken in der Aufzeichnung oder unplausible Sprünge deuten auf Konfigurationsfehler oder Geräteprobleme hin.

Alarmverhalten und Notification-Klassen

BACnet definiert mit den Notification-Class-Objekten ein standardisiertes Alarmierungskonzept. Die Abnahme prüft:

• Sind Alarme für alle relevanten Datenpunkte konfiguriert?
• Werden Alarme korrekt an das übergeordnete System weitergeleitet?
• Stimmen die Alarmgrenzen (High Limit, Low Limit) und Deadbands mit der Spezifikation überein?
• Werden Alarm-Acknowledge-Meldungen korrekt verarbeitet?
• Funktioniert die Priorisierung der Alarme?

Ein häufiges Problem in der Praxis: Alarme sind konfiguriert, aber nicht priorisiert. Das Ergebnis sind Alarmfluten, Hunderte von Meldungen pro Tag, die den Betreiber überfordern und dazu führen, dass kritische Alarme im Rauschen untergehen.

COV-Subscription-Prüfung

Change of Value (COV) ist ein zentraler BACnet-Mechanismus, der den Netzwerkverkehr reduziert, indem Geräte Wertänderungen eigenständig melden, statt zyklisch abgefragt zu werden. Die Abnahme prüft:

• Unterstützen alle spezifizierten Geräte COV-Subscriptions?
• Sind die COV-Increments sinnvoll konfiguriert?
• Wird die COV-Lifetime korrekt verwaltet: also die Dauer, nach der eine Subscription erneuert werden muss?
• Werden Subscriptions nach einem Geräteneustart korrekt wiederhergestellt?

Rollenbasierte Zugriffskontrolle

BACnet definiert mit den Access-Credential- und Access-Zone-Objekten Möglichkeiten zur Zugriffskontrolle. In der Abnahme wird geprüft, ob die definierten Zugriffsrechte korrekt umgesetzt sind: Wer darf Sollwerte ändern? Wer darf Trendlogs löschen? Wer hat Lesezugriff, wer Schreibzugriff? In vielen Installationen fehlt eine Zugriffskontrolle vollständig, jeder Client im Netzwerk kann jeden Datenpunkt lesen und schreiben. Für den Betrieb ist das ein erhebliches Risiko, das mit zunehmender Vernetzung der Gebäudeautomation und den Anforderungen der neuen KBOB IKT-Sicherheitsempfehlung weiter an Bedeutung gewinnt.

Netzwerkperformance und Kommunikationsqualität

Neben den funktionalen Tests auf Applikationsebene gehört auch die Netzwerkebene zum Abnahmeumfang. Denn selbst eine korrekt konfigurierte BACnet-Installation kann im Betrieb versagen, wenn das darunter liegende Netzwerk überlastet, fehlkonfiguriert oder instabil ist. Eine BACnet-Abnahme umfasst deshalb auch die Prüfung der Netzwerkebene:

• Sind die Antwortzeiten der Geräte innerhalb akzeptabler Grenzen?
• Treten Paketverluste oder Retransmissions auf?
• Ist die Netzwerklast im Normalbetrieb und unter Spitzenlast akzeptabel?
• Funktionieren Router und BBMD korrekt?

Diese Tests werden typischerweise mit einem Netzwerkmitschnitt (Wireshark) durchgeführt und ergänzen die funktionalen Tests auf Applikationsebene. Die Netzwerkanalyse deckt Probleme auf, die bei Einzelgerätetests unsichtbar bleiben: Ein Controller, der im Einzeltest einwandfrei funktioniert, kann im Gesamtsystem durch Netzwerkengpässe, Broadcast-Überlastung oder fehlerhafte Routerkonfiguration versagen. Gerade bei Anlagen mit mehreren Gewerken und unterschiedlichen Systemintegratoren ist die Netzwerkabnahme ein unverzichtbarer Bestandteil.

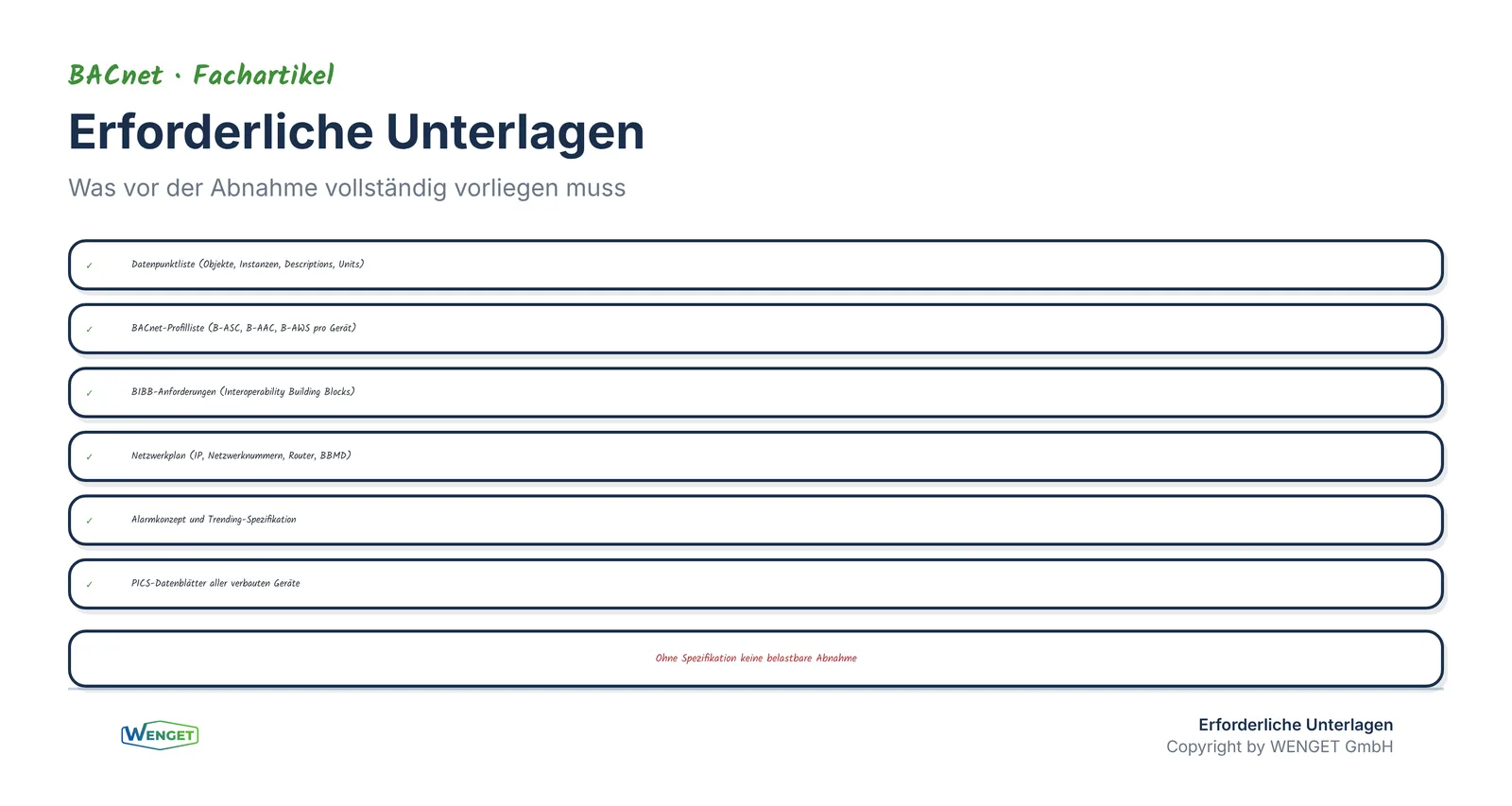

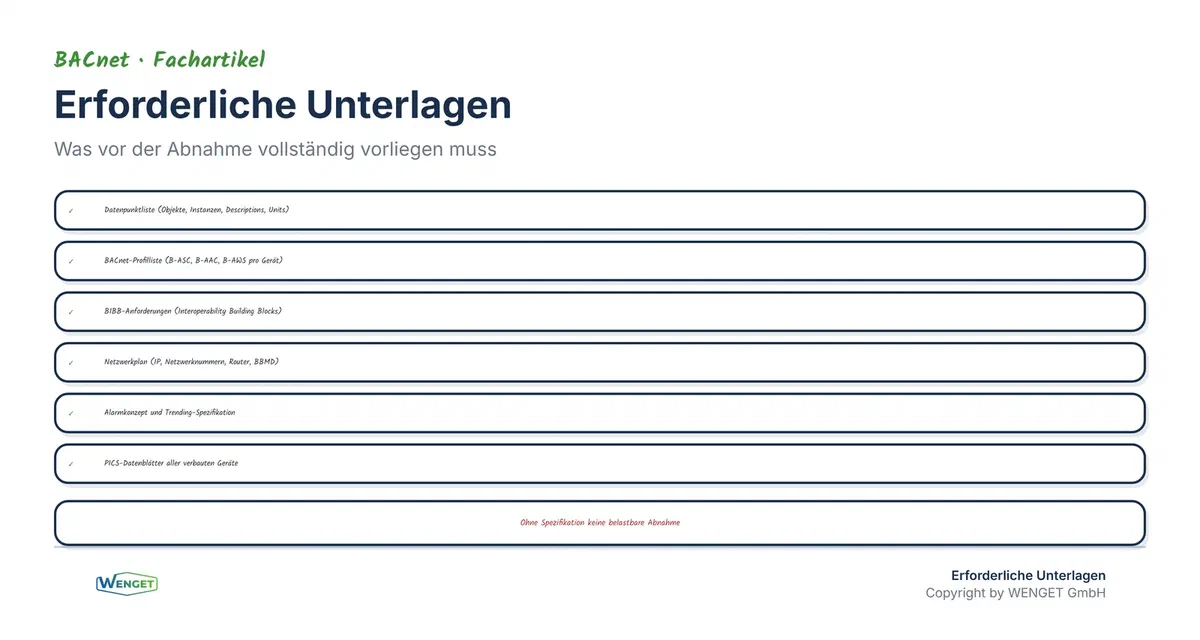

Welche Unterlagen vorliegen müssen

Eine BACnet-Abnahme ist nur so gut wie die Spezifikation, gegen die abgenommen wird. Folgende Unterlagen müssen vor der Abnahme vollständig vorliegen:

• Datenpunktliste: Alle BACnet-Objekte mit Typ, Instanznummer, Description, Engineering Units und Zuordnung zum physischen Gerät.
• BACnet-Profilliste: Welches BACnet-Profil (B-ASC, B-AAC, B-AWS etc.) für welches Gerät gefordert ist.
• BIBB-Anforderungen: Welche BACnet Interoperability Building Blocks für die geforderte Funktionalität erforderlich sind.
• Netzwerkplan: IP-Adressen, Netzwerknummern, Router- und BBMD-Konfiguration.
• Alarmkonzept: Alarmstufen, Grenzwerte, Weiterleitungsziele, Eskalationsregeln.
• Trending-Spezifikation: Welche Datenpunkte mit welchem Intervall aufgezeichnet werden.
• PICS-Datenblätter: Protocol Implementation Conformance Statements aller verbauten Geräte.

Fehlen diese Unterlagen, ist eine belastbare Abnahme nicht möglich. In der Praxis ist genau das häufig der Fall, und ein Hauptgrund, warum Abnahmen nicht oder nur oberflächlich durchgeführt werden.

Die Erstellung dieser Unterlagen ist primär Aufgabe des Planers, und muss bereits in der Ausschreibung als verbindliche Lieferpflicht des Systemintegrators verankert werden. Wer die Dokumentation erst bei der Abnahme einfordert, erhält in der Regel eine nachträglich erstellte Aufstellung, die den Ist-Zustand beschreibt statt den Soll-Zustand zu definieren. Damit fehlt die Vergleichsbasis, die eine echte Abnahme erst ermöglicht.

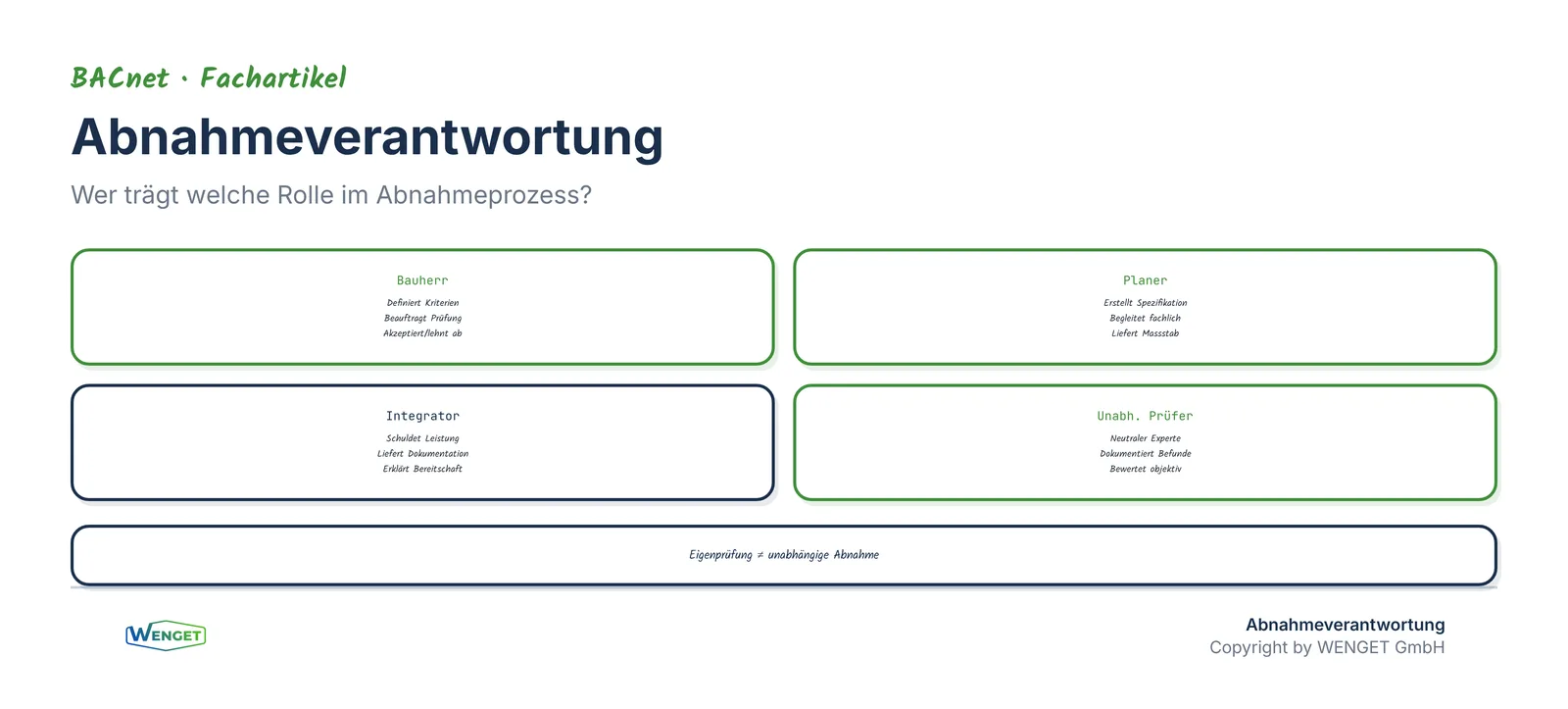

Wer trägt die Abnahmeverantwortung?

Die rechtliche Grundlage für die Abnahme bildet in der Schweiz die SIA 118. Sie regelt, dass der Unternehmer ein mängelfreies Werk schuldet und der Bauherr das Recht hat, die Konformität zu prüfen. Für die BACnet-Abnahme bedeutet das:

• Der Bauherr (oder sein Vertreter) definiert die Abnahmekriterien und beauftragt die Prüfung.
• Der Planer erstellt die Spezifikation, die als Massstab dient, und kann die Abnahme fachlich begleiten.
• Der Systemintegrator schuldet die vertragsgemmässe Leistung und muss die Abnahmebereitschaft erklären.
• Ein unabhängiger BACnet-Spezialist kann als neutraler Prüfer eingesetzt werden: eine Rolle, die gerade bei komplexen Anlagen mit mehreren Gewerken empfehlenswert ist.

Wichtig: Die Abnahme durch den Systemintegrator selbst ist keine unabhängige Abnahme. Wer sein eigenes Werk prüft, wird Abweichungen naturgemäss anders bewerten als ein externer Prüfer. WENGET empfiehlt deshalb konsequent, die BACnet-Abnahme von einer unabhängigen Fachstelle durchführen zu lassen.

Der zeitliche Ablauf spielt ebenfalls eine Rolle: Die Abnahme sollte nach Abschluss der Inbetriebnahme, aber innerhalb der vertraglichen Gewährleistungsfrist erfolgen. Idealerweise wird sie in zwei Phasen durchgeführt: eine Vorabnahme kurz nach Inbetriebnahme, bei der offensichtliche Mängel identifiziert und korrigiert werden, und eine finale Abnahme nach einer Betriebsphase von mehreren Wochen, in der auch Langzeitverhalten (Trendlogs, Alarmmuster, Netzwerkstabilität) bewertet werden kann.

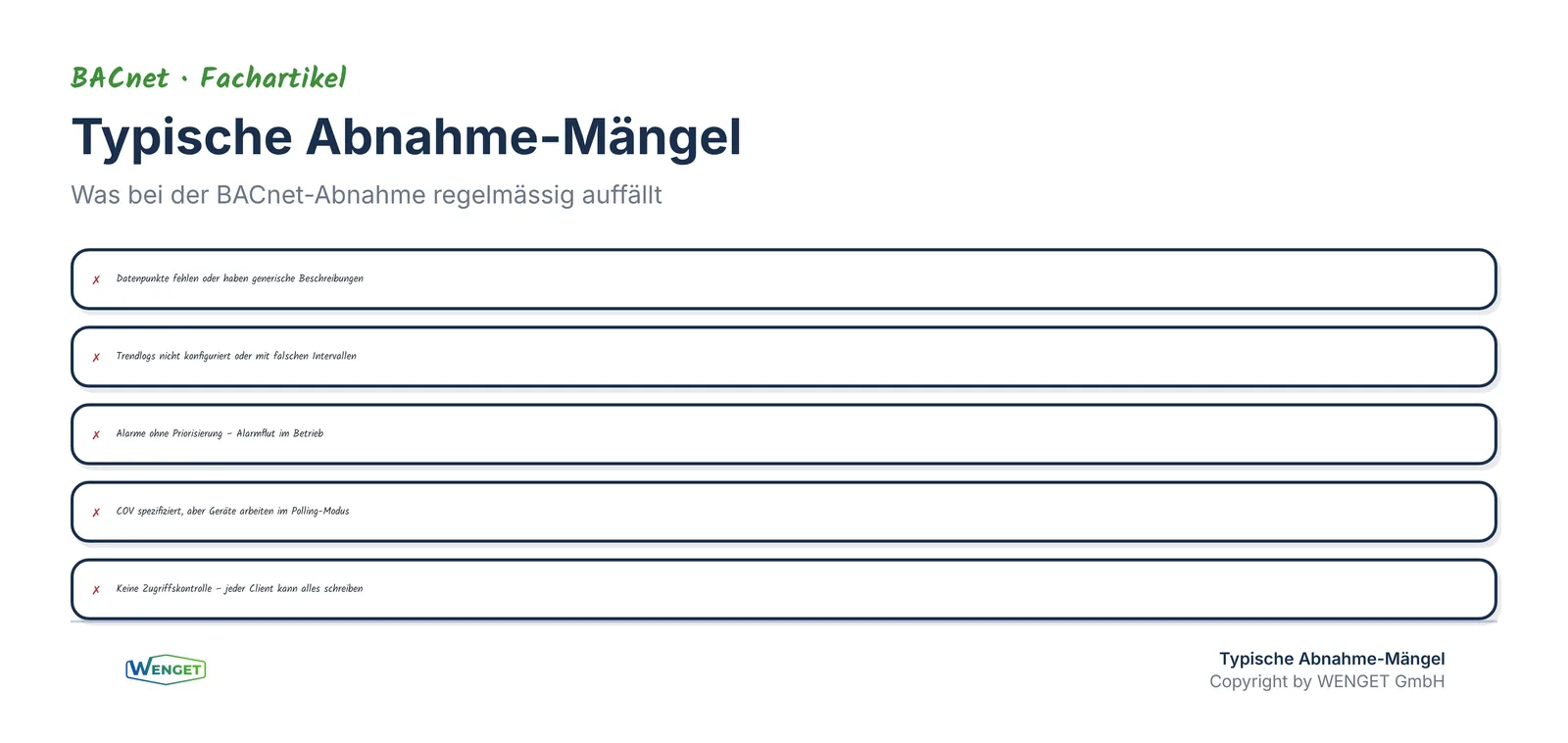

Typische Mängel bei der BACnet-Abnahme

Aus unserer Abnahmepraxis bei WENGET sind folgende Mängel besonders häufig:

• Unvollständige Datenpunktlisten: Objekte fehlen, Beschreibungen sind generisch, Engineering Units sind nicht gesetzt.
• Fehlende Trending-Konfiguration: Trendlogs existieren nicht oder zeichnen mit unzureichendem Intervall auf.
• Alarme ohne Konzept: Alarme sind konfiguriert, aber nicht priorisiert. Keine Eskalationsregeln, keine definierten Quittierungsprozesse.
• COV nicht genutzt: Trotz Spezifikation arbeiten Geräte im Polling-Modus, weil COV-Subscriptions nicht konfiguriert wurden.
• Netzwerkprobleme: Doppelte Device-IDs, fehlende BBMD-Einträge, überlastete Netzwerksegmente.
• Fehlende Zugriffsrechte: Keine rollenbasierte Zugriffskontrolle, jeder Client kann alles lesen und schreiben.
• PICS-Abweichungen: Geräte unterstützen laut PICS ein bestimmtes Profil, implementieren aber nicht alle geforderten Dienste.

Diese Mängel sind nicht trivial. Sie beeinträchtigen die Betriebsfähigkeit, die Erweiterbarkeit und die Sicherheit der Anlage, und sind nach der Abnahme im Mängelrecht deutlich schwerer durchzusetzen als vorher.

Der Abnahmebericht dokumentiert jeden Befund mit Schweregrad, Zuordnung zum verantwortlichen Gewerk und konkreter Nachbesserungspflicht. Kritische Mängel, etwa fehlende Datenpunkte oder nicht funktionierende Alarmweiterleitungen, blockieren die Abnahme. Geringfügige Mängel werden mit Nachbesserungsfrist dokumentiert. Diese klare Kategorisierung schützt sowohl den Bauherrn als auch den Systemintegrator, weil sie Erwartungen und Verantwortlichkeiten transparent macht.

Abgrenzung: Funktionale Abnahme vs. Sicherheitstest

Dieser Artikel behandelt die funktionale BACnet-Abnahme: Datenpunkte, Trending, Alarme, COV, Netzwerkperformance, Zugriffskontrolle. Die Frage, ob die Kommunikation verschlüsselt und gegen Cyberangriffe geschützt ist, also BACnet/SC, TLS-Konfiguration, Zertifikatsmanagement, ist ein eigenständiges Thema, das in unserer Fachserie «BACnet/SC» behandelt wird. Ebenso geht es hier nicht um den übergeordneten Planungsprozess, der in unserer BPL-Serie beschrieben wird, sondern um den konkreten Abnahmeprozess nach der Realisierung.

Querverweise zu unseren Fachserien

• BACnet Planung (BPL-Serie): Die Planungsserie zeigt, wie Datenpunktlisten, Profile und Netzwerkarchitektur von Anfang an richtig spezifiziert werden, die Voraussetzung für eine belastbare Abnahme.
• BACnet/SC (BSC-Serie): Die Sicherheitsserie behandelt BACnet Secure Connect und die Absicherung der Kommunikationsebene, ein Thema, das über die funktionale Abnahme hinausgeht.
• KBOB BACnet-Empfehlung (BAC-02): Die KBOB-Empfehlung definiert den Referenzrahmen für die Konformitätsbewertung.
• BACnet-Bestandsanalyse (BAC-03): Die Bestandsanalyse liefert die Methodik für die Ist-Aufnahme, die Abnahme baut auf denselben Werkzeugen und Methoden auf.

Fazit

Eine systematische BACnet-Abnahme ist kein «Nice-to-have», sondern eine Notwendigkeit. Sie sichert die Investition des Bauherrn, dokumentiert die Konformität der Installation und schafft eine belastbare Grundlage für den späteren Betrieb. Die Voraussetzung dafür ist eine klare Spezifikation in der Ausschreibung: Wer keine messbaren BACnet-Anforderungen definiert, kann später auch nicht messen, ob sie erfüllt sind.

Die gute Nachricht: Der Aufwand für eine professionelle BACnet-Abnahme ist überschaubar, typischerweise zwei bis fünf Tage je nach Anlagengrösse. Im Vergleich zu den Kosten einer fehlgeschlagenen Integration, einer nicht funktionierenden Erweiterung oder eines Rechtsstreits über Mängel ist das eine geringe Investition mit hohem Rückfluss. Denn eine saubere Abnahme heute verhindert kostspielige Nachbesserungen morgen. Wer die Abnahme als integralen Bestandteil des Projektprozesses versteht, und nicht als optionalen Zusatzaufwand, legt den Grundstein für eine Gebäudeautomation, die nicht nur kommuniziert, sondern tatsächlich funktioniert.

Sie haben Fragen dazu?

WENGET führt unabhängige BACnet-Abnahmen durch, als neutraler Prüfer zwischen Bauherr und Systemintegrator. Ob Neuanlage oder Sanierung: Wir prüfen Ihre BACnet-Installation gegen die Spezifikation und liefern einen dokumentierten Abnahmebericht mit klaren Feststellungen. Kontaktieren Sie uns für eine unverbindliche Erstberatung, wir zeigen Ihnen, wie eine strukturierte BACnet-Abnahme in Ihrem konkreten Projekt ablaufen kann.
