BIM to FM: Welche Daten der Betrieb wirklich braucht

Wer ein Gebäude mit BIM plant, hat am Ende der Bauphase oft ein umfangreiches digitales Modell. Geometrie, Bauteile, Materialien, Systemzuordnungen: alles ist drin. Und trotzdem steht der Facility Manager bei der Übergabe vor einem Modell, das er nicht nutzen kann, weil die Daten, die er für den Betrieb braucht, entweder fehlen, falsch benannt sind oder in einem Format vorliegen, das sein System nicht lesen kann.

Dieses Problem ist nicht neu, aber es ist lösbar. Die Voraussetzung ist, dass die Informationsanforderungen des Betreibers früh im Projekt definiert werden und nicht erst bei der Abnahme. Dieser dritte Teil der Serie «Gebäudedaten nutzbar machen» zeigt, welche Daten der Betrieb wirklich braucht, wie man die Anforderungen formuliert, welche Übergabeformate sich bewährt haben und wie die Fachbauleitung bei der Abnahme prüft, ob das Modell hält, was es verspricht.

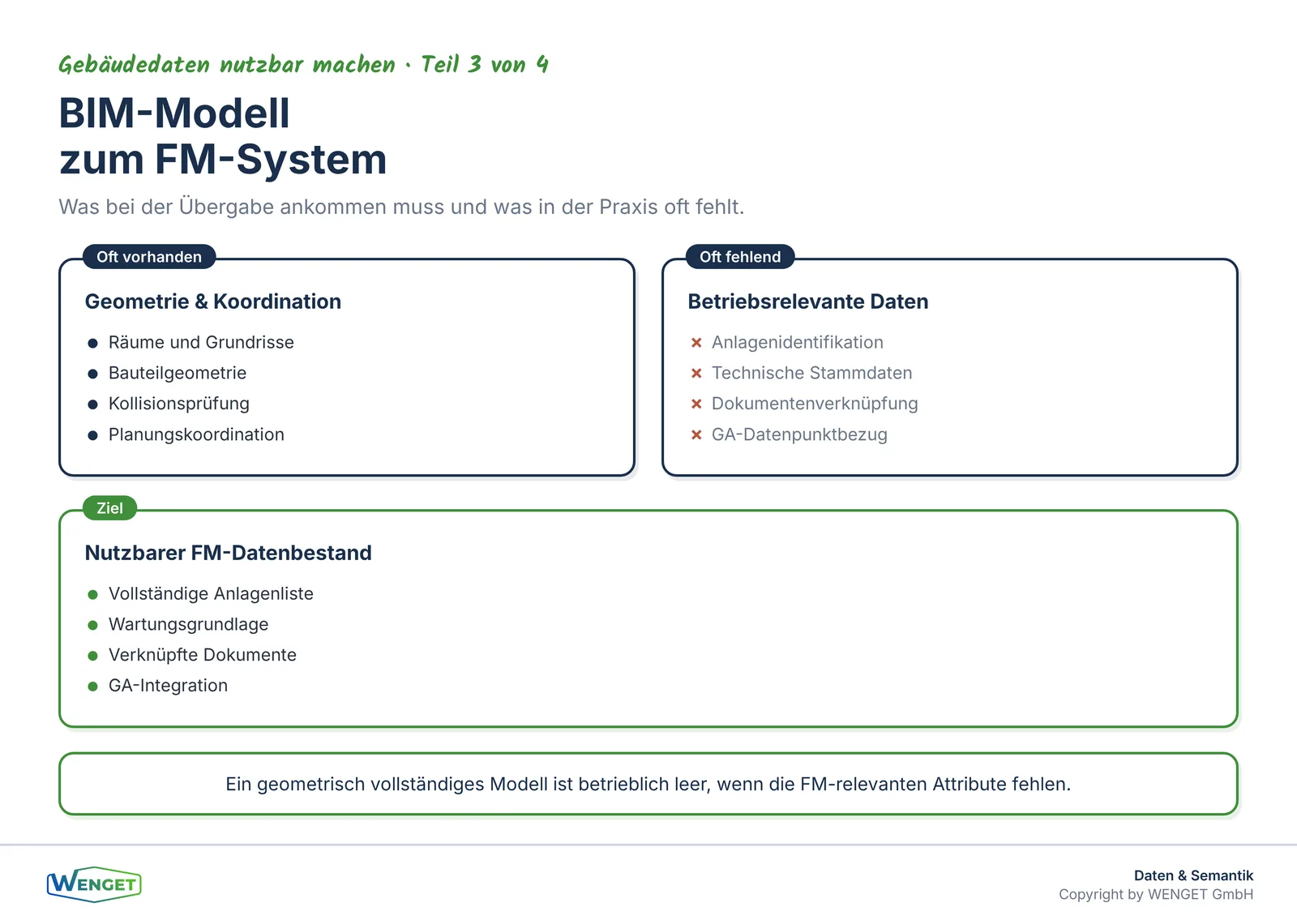

Warum viele BIM-Modelle im Betrieb nicht ankommen

Das BIM-Modell ist ein Planungswerkzeug. Es entsteht unter dem Druck von Terminen, Koordinationspflichten und Planungsänderungen. Was am Ende vorliegt, ist oft ein Modell, das für die Planung und Koordination gut funktioniert hat, aber nicht für den Betrieb gedacht war.

Der Grund liegt selten im schlechten Willen der Planenden. Er liegt darin, dass niemand zu Beginn des Projekts klar definiert hat, was der Betrieb aus dem Modell braucht. Wenn diese Anforderungen fehlen, füllen die Planenden das Modell mit dem, was sie für sinnvoll halten oder was ihr Planungswerkzeug standardmässig erzeugt. Das Ergebnis ist ein Modell, das geometrisch vollständig ist, aber betrieblich leer.

Hinzu kommt, dass BIM-Modelle und FM-Systeme unterschiedliche Logiken haben. Ein BIM-Modell denkt in Bauteilen und Räumen. Ein FM-System denkt in Anlagen, Wartungsintervallen, Verträgen und Störmeldungen. Die Brücke zwischen diesen beiden Welten muss bewusst gebaut werden. Sie entsteht nicht von selbst, und sie entsteht nicht am Ende des Projekts.

Ein weiteres Problem ist die Datenmenge. Ein vollständiges BIM-Modell enthält Tausende von Objekten mit Dutzenden von Attributen. Nicht alle davon sind für den Betrieb relevant. Wer versucht, alles zu übernehmen, erzeugt eine Datenflut, die das FM-System überfordert und die Qualität der wirklich wichtigen Daten verdeckt. Weniger ist hier oft mehr, vorausgesetzt, das Wenige ist vollständig und korrekt.

Was der Betrieb wirklich braucht

Die Frage, welche Daten der Betrieb braucht, lässt sich nicht pauschal beantworten. Sie hängt vom Gebäudetyp, von der Betreiberorganisation und von den eingesetzten FM-Systemen ab. Trotzdem gibt es eine Grundstruktur, die in fast allen Projekten gilt.

Der Betrieb braucht erstens eine vollständige und korrekte Anlagenidentifikation. Jede technische Anlage muss eindeutig bezeichnet sein: mit einer Anlagennummer, die dem Betreiberstandard entspricht, mit einer Beschreibung, die auch ohne Planungsunterlagen verständlich ist, und mit einer Zuordnung zu Raum, Geschoss und Gebäude. Ohne diese Grundlage kann kein Wartungsauftrag sinnvoll ausgelöst werden, und kein Techniker findet die Anlage, die er sucht.

Der Betrieb braucht zweitens technische Stammdaten zu den Anlagen. Dazu gehören Hersteller, Typ, Seriennummer, Baujahr, Nennleistung und die für die Wartung relevanten technischen Kenngrössen. Diese Daten sind nicht für die Planung gedacht, sondern für den Betrieb. Sie müssen so vollständig sein, dass ein Wartungsvertrag darauf aufgebaut werden kann und ein Ersatzteil bestellt werden kann, ohne erst die Planungsunterlagen zu suchen.

Der Betrieb braucht drittens eine Verknüpfung zwischen den Anlagen im BIM-Modell und den Datenpunkten in der Gebäudeautomation. Eine Lüftungsanlage im BIM-Modell muss mit den zugehörigen Messpunkten in der GA-Datenpunktliste verknüpft sein. Nur so kann der Betrieb Betriebsdaten einem konkreten Gerät zuordnen, Störmeldungen richtig interpretieren und Wartungsintervalle auf der Basis von Betriebsstunden steuern. Wie solche Verknüpfungen semantisch aufgebaut werden können, zeigt Teil 2 dieser Serie, «Brick und Haystack: Semantische Modelle für Gebäudedaten einfach erklärt».

Der Betrieb braucht viertens Dokumente, die am richtigen Ort hängen. Betriebsanleitungen, Wartungsvorschriften, Prüfprotokolle und Abnahmedokumente müssen im FM-System auffindbar sein und mit der jeweiligen Anlage verknüpft sein. Ein Dokument, das irgendwo auf einem Netzlaufwerk liegt, ist für den Betrieb so gut wie nicht vorhanden.

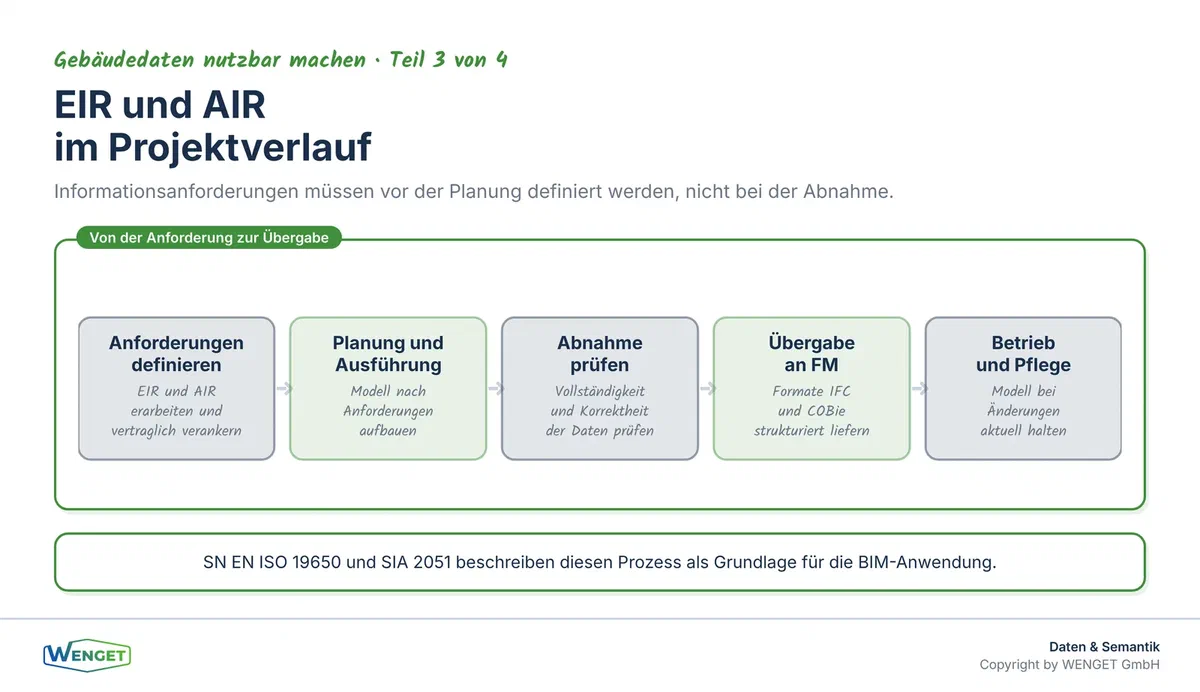

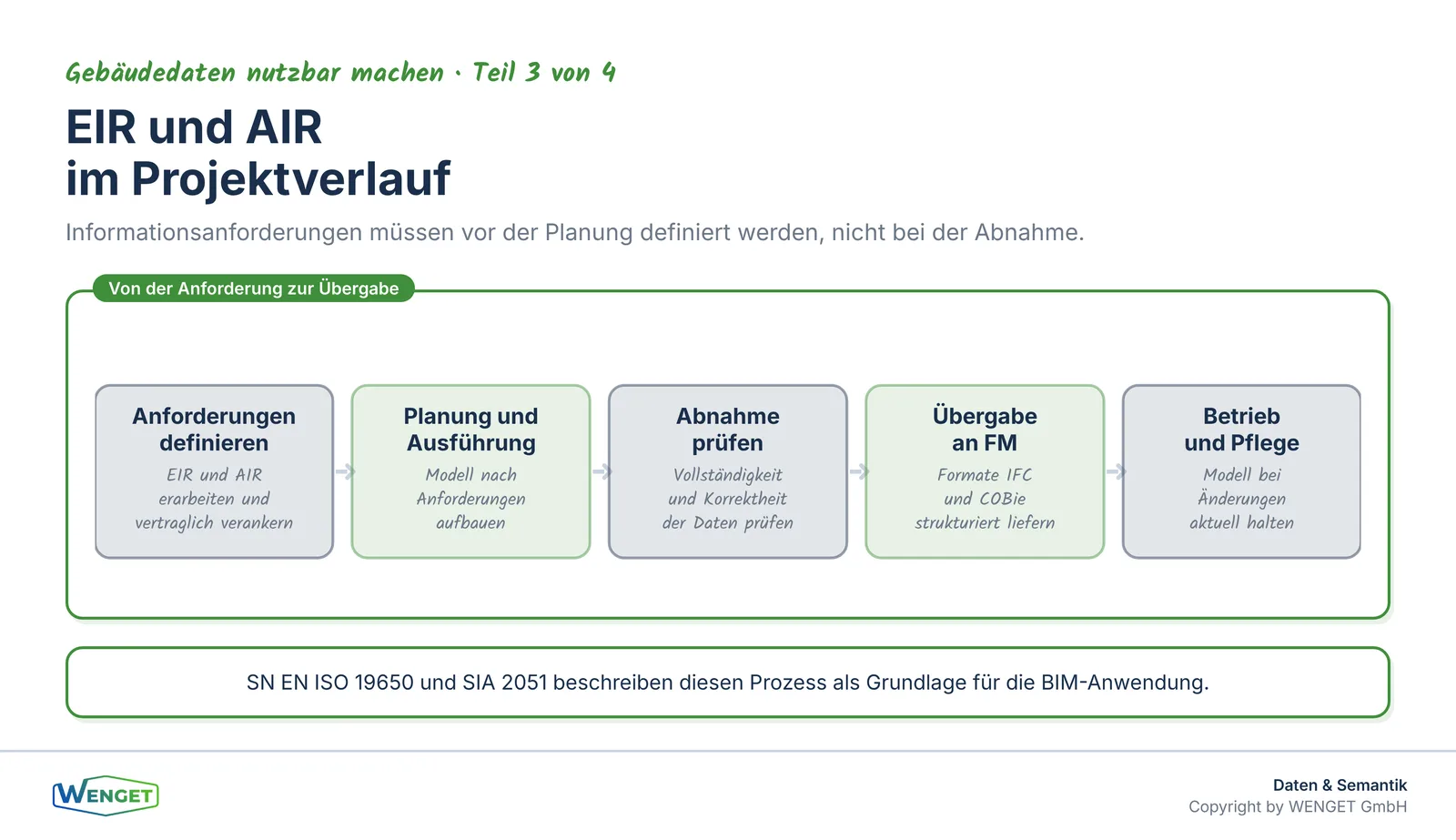

Informationsanforderungen früh definieren: AIR und EIR

Die SN EN ISO 19650 beschreibt, wie Informationsanforderungen im BIM-Prozess strukturiert werden. Zwei Dokumente sind dabei zentral: die Auftraggeber-Informationsanforderungen (EIR, Employer’s Information Requirements) und die Anlagen-Informationsanforderungen (AIR, Asset Information Requirements).

Die EIR beschreiben, was der Auftraggeber während des Projekts an Informationen braucht: in welchem Format, zu welchem Zeitpunkt und mit welcher Detailtiefe. Sie sind das Pflichtenheft für die BIM-Lieferungen der Planenden und Ausführenden. Wer keine EIR formuliert, kann am Ende des Projekts nicht einfordern, was er braucht.

Die AIR gehen einen Schritt weiter. Sie beschreiben, was der Betreiber langfristig aus dem Modell braucht: welche Attribute an welchen Objekten gepflegt sein müssen, welche Formate für die Übergabe an das FM-System geeignet sind und wie die Daten strukturiert sein sollen. Die AIR sind das Bindeglied zwischen dem BIM-Modell und dem FM-System. Ohne AIR entsteht kein strukturierter Übergabeprozess.

In der Schweiz hat Bauen digital Schweiz die Grundlagen für den BIM-Prozess in Merkblättern und Leitfäden aufbereitet. Die SIA 2051 legt die methodischen Grundlagen für die BIM-Anwendung fest und beschreibt, wie Informationsanforderungen im Projektverlauf erarbeitet und übergeben werden. Beide Grundlagen betonen, dass die Informationsanforderungen nicht am Ende des Projekts entstehen dürfen, sondern zu Beginn definiert und vertraglich vereinbart werden müssen.

Aus unserer Erfahrung ist die frühe Definition der AIR der wichtigste Schritt, den ein Bauherr im BIM-Prozess tun kann. Wer weiss, was er im Betrieb braucht, kann es einfordern. Wer es nicht weiss, bekommt, was die Planenden für sinnvoll halten.

Übergabeformate: IFC, COBie und was dahinter steckt

Die Frage nach dem Format ist keine technische Nebensache. Sie entscheidet darüber, ob die Daten aus dem BIM-Modell tatsächlich im FM-System ankommen oder ob sie manuell nacherfasst werden müssen.

IFC (Industry Foundation Classes) nach ISO 16739 ist das offene, herstellerneutrale Austauschformat für BIM-Daten. Es beschreibt Gebäudeelemente, ihre Eigenschaften und ihre Beziehungen zueinander in einer standardisierten Struktur. IFC ist das Format, das zwischen verschiedenen Planungswerkzeugen und zwischen Planung und Betrieb ausgetauscht werden kann, ohne dass beide Seiten dasselbe Programm verwenden müssen.

Für den FM-Übergabeprozess ist IFC aber nur ein Teil der Antwort. IFC-Modelle können sehr gross und komplex sein. Nicht jedes FM-System kann IFC direkt lesen, und nicht jedes IFC-Modell enthält die Attribute, die der Betrieb braucht. Deshalb braucht es eine klare Vereinbarung darüber, welche Attribute in welchen IFC-Eigenschaften abgelegt werden und wie die Anlagennummern im Modell mit den Nummern im FM-System übereinstimmen.

COBie (Construction Operations Building Information Exchange) ist ein strukturiertes Tabellenformat, das genau für die FM-Übergabe entwickelt wurde. Es enthält die für den Betrieb relevanten Informationen in einer flachen, lesbaren Struktur: Anlagen, Räume, Systeme, Komponenten, Wartungsanforderungen und Dokumente. COBie ist kein Ersatz für IFC, sondern eine Ergänzung. Es ist das Format, das FM-Systeme oft besser verarbeiten können als ein vollständiges IFC-Modell.

In der Praxis sehen wir häufig, dass weder IFC noch COBie vollständig und korrekt geliefert werden, weil die Anforderungen nicht klar definiert waren. Die Planenden exportieren, was ihr Werkzeug standardmässig erzeugt, und der Betreiber stellt erst bei der Übergabe fest, dass die Anlagennummern fehlen, die Einheiten nicht stimmen oder die Dokumente nicht verknüpft sind. Dann beginnt eine aufwendige Nacharbeit, die vermeidbar gewesen wäre.

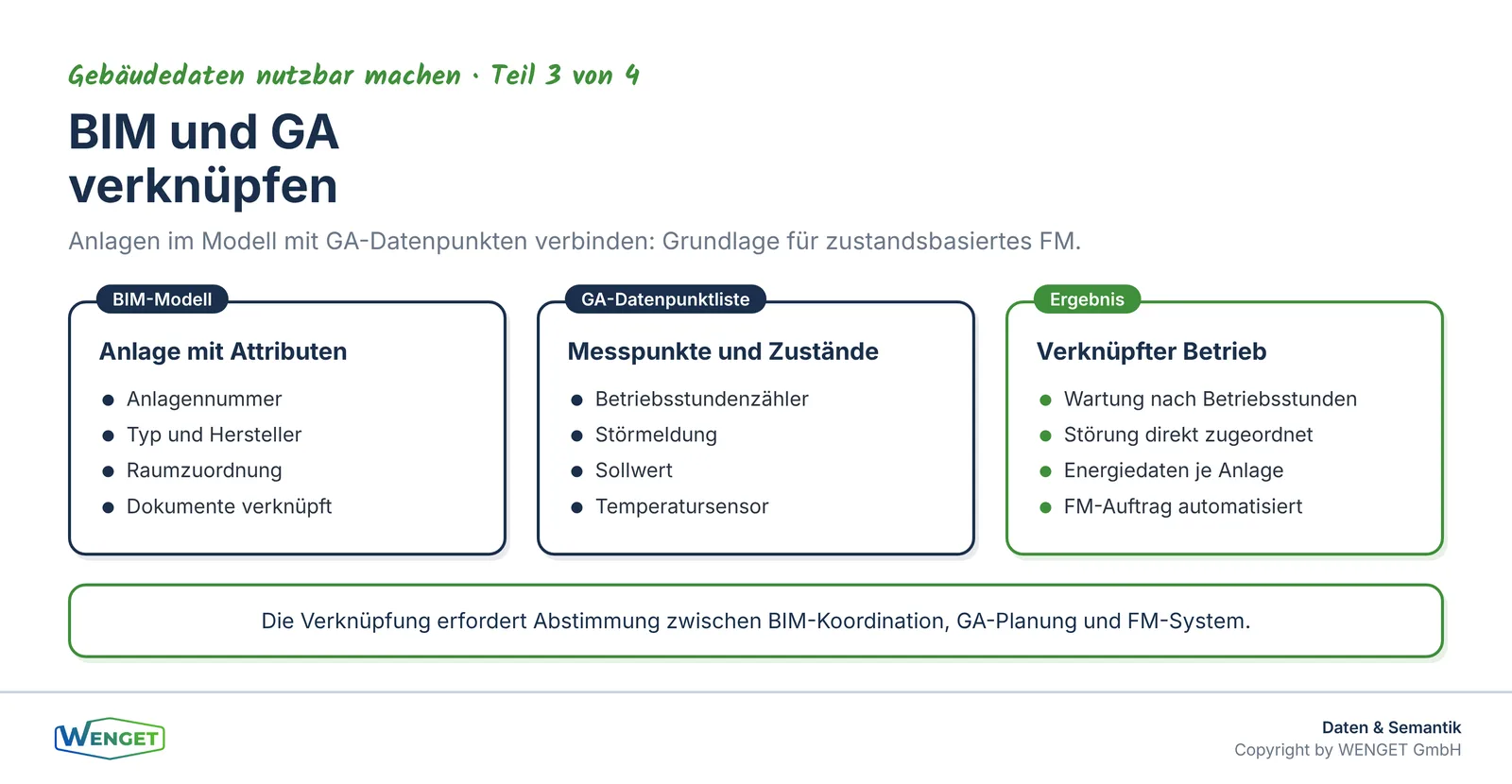

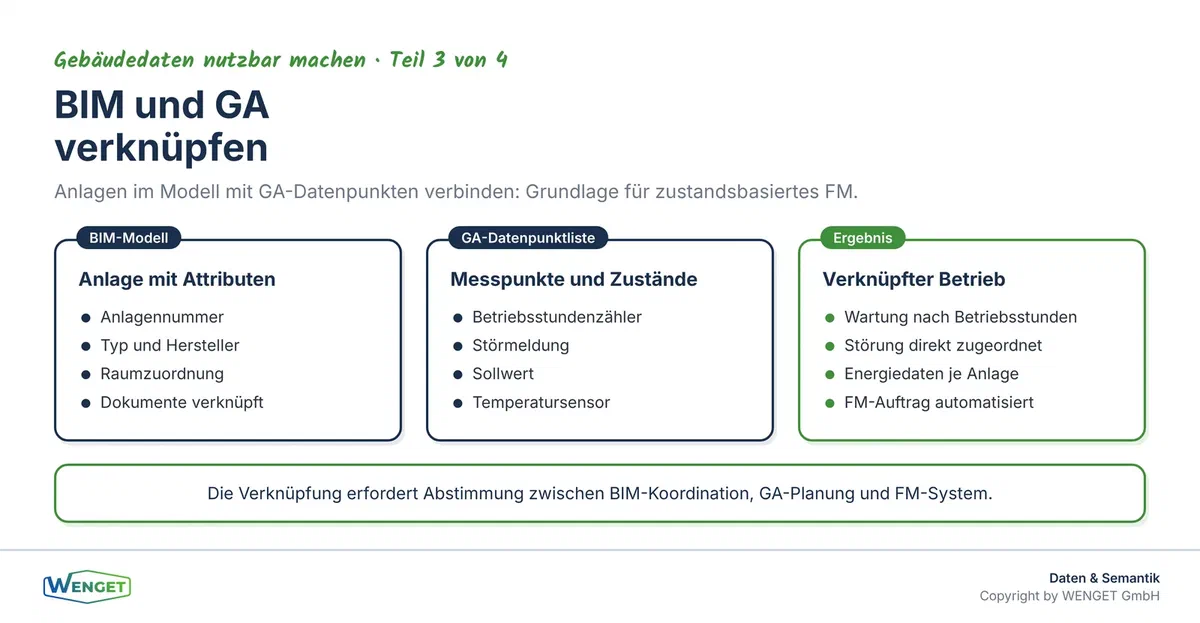

Verknüpfung mit GA-Datenpunkten: die unterschätzte Schnittstelle

Ein BIM-Modell, das nur Geometrie und Stammdaten enthält, ist für den Betrieb ein guter Anfang. Ein BIM-Modell, das zusätzlich mit den Datenpunkten der Gebäudeautomation verknüpft ist, ist ein echter Mehrwert.

Die Verknüpfung bedeutet: Jede Anlage im BIM-Modell hat eine Referenz auf die zugehörigen GA-Datenpunkte. Eine Pumpe im Modell ist mit ihrem Betriebsstundenzähler, ihrer Störmeldung und ihrem Sollwert in der GA-Datenpunktliste verknüpft. Ein Raum im Modell ist mit seinen Temperatur-, CO2- und Präsenzmesspunkten verknüpft.

Diese Verknüpfung ist die Grundlage für ein zustandsbasiertes Facility Management. Statt Wartungsintervalle nach Kalender zu planen, kann der Betrieb auf der Basis von Betriebsstunden oder Betriebszuständen planen. Statt Störmeldungen manuell zu interpretieren, kann das FM-System die Meldung direkt der betroffenen Anlage zuordnen und den Wartungsauftrag auslösen.

Wie die Datenpunkte selbst benannt und strukturiert sein müssen, damit diese Verknüpfung funktioniert, zeigt Teil 1 dieser Serie, «Datenpunktbezeichnung: Warum der Name eines Datenpunkts Geld spart». Die semantischen Modelle, die eine maschinenlesbare Verknüpfung ermöglichen, beschreibt Teil 2. Und welche Datenqualität die Datenpunkte haben müssen, damit sie für Monitoring und Auswertung taugen, behandelt Teil 4, «Daten für Monitoring und KI: Was sauber sein muss, bevor Algorithmen helfen».

Die Verknüpfung zwischen BIM und GA ist heute in den meisten Projekten noch nicht Standard. Sie erfordert eine Absprache zwischen BIM-Koordination, GA-Planung und FM-Systemverantwortlichen, die in vielen Projekten nicht stattfindet. Wer sie früh im Projekt einplant, spart sich später erheblichen Aufwand bei der Inbetriebnahme und beim Aufbau des FM-Systems.

Die Rolle der Fachbauleitung bei der Datenabnahme

Die Fachbauleitung ist in der Schweiz die Instanz, die zwischen Planung, Ausführung und Bauherrschaft vermittelt. Bei der Abnahme prüft sie, ob die ausgeführten Anlagen den Planungsvorgaben entsprechen. Was dabei oft vergessen wird: Die Fachbauleitung sollte auch prüfen, ob die digitalen Lieferungen den vereinbarten Informationsanforderungen entsprechen.

Das bedeutet konkret: Die Fachbauleitung prüft bei der Abnahme nicht nur, ob die Lüftungsanlage läuft, sondern auch, ob die Anlage im BIM-Modell vollständig und korrekt erfasst ist, ob die Stammdaten stimmen, ob die Dokumente verknüpft sind und ob die GA-Datenpunkte korrekt bezeichnet und mit dem Modell verknüpft sind. Diese Prüfung ist Teil der Abnahme, nicht ein optionaler Zusatz.

In der Praxis fehlt diese Prüfung häufig, weil die Fachbauleitung nicht mit den Anforderungen des FM-Systems vertraut ist und weil die Informationsanforderungen nicht klar genug formuliert waren, um eine Prüfung zu ermöglichen. Das Ergebnis ist eine Abnahme, bei der die physischen Anlagen abgenommen werden, die digitalen Daten aber unkontrolliert übergeben werden.

Wer die Abnahme ernst nimmt, braucht eine Checkliste, die auf den AIR basiert. Diese Checkliste beschreibt, welche Attribute an welchen Objekten vorhanden sein müssen, welche Formate geliefert werden sollen und wie die Vollständigkeit geprüft wird. Die Fachbauleitung arbeitet mit dieser Checkliste und dokumentiert das Ergebnis. Abweichungen werden festgehalten und müssen vor der endgültigen Übergabe behoben werden.

Wie die Abnahme von GA-Anlagen generell aufgebaut ist und was Bauherren dabei einfordern müssen, zeigt der Artikel «GA-Abnahme: Was Bauherren und Betreiber von Ausführenden einfordern müssen». Und wie die Inbetriebnahme und der letzte Kilometer vor dem Betrieb aussehen, beschreibt «Inbetriebnahme, Abnahme und Betrieb: Der letzte Kilometer entscheidet».

Typische Fehler und wie man sie vermeidet

Aus unserer Erfahrung in der Begleitung von BIM-Projekten und GA-Abnahmen sehen wir immer wieder dieselben Fehler. Wir nennen sie hier, weil sie vermeidbar sind, wenn man sie kennt.

Der erste Fehler ist das Fehlen von Informationsanforderungen. Kein EIR, kein AIR, keine Vereinbarung über Formate und Attribute. Die Planenden liefern, was ihr Werkzeug erzeugt, und der Betreiber nimmt es an, weil er keine Grundlage hat, etwas anderes einzufordern.

Der zweite Fehler ist die falsche Anlagennummer. Die Anlagennummern im BIM-Modell stimmen nicht mit den Nummern im FM-System und in der GA-Datenpunktliste überein. Jede Anlage hat drei verschiedene Bezeichnungen in drei verschiedenen Systemen. Die Verknüpfung muss dann manuell hergestellt werden, was aufwendig und fehleranfällig ist.

Der dritte Fehler ist die fehlende Dokumentenverknüpfung. Betriebsanleitungen und Wartungsvorschriften werden als Papierstapel oder als unstrukturierter Dateiordner übergeben, ohne Verknüpfung mit den Anlagen im FM-System. Der Techniker, der eine Wartung durchführt, muss das Dokument erst suchen.

Der vierte Fehler ist die Übergabe ohne Prüfung. Das BIM-Modell wird übergeben, ohne dass jemand geprüft hat, ob die vereinbarten Attribute vorhanden und korrekt sind. Fehler werden erst im Betrieb entdeckt, wenn die Nacharbeit teurer ist als eine sorgfältige Abnahme.

Der fünfte Fehler ist die fehlende Verknüpfung mit der GA. Das BIM-Modell und die GA-Datenpunktliste existieren nebeneinander, ohne Bezug zueinander. Der Betrieb muss die Verbindung manuell herstellen, was in grossen Projekten einen erheblichen Aufwand bedeutet.

Alle diese Fehler haben eine gemeinsame Ursache: Die Anforderungen wurden nicht früh genug definiert, und die Abnahme hat sie nicht geprüft. Die Lösung ist nicht kompliziert, aber sie erfordert Disziplin und eine klare Rollenverteilung.

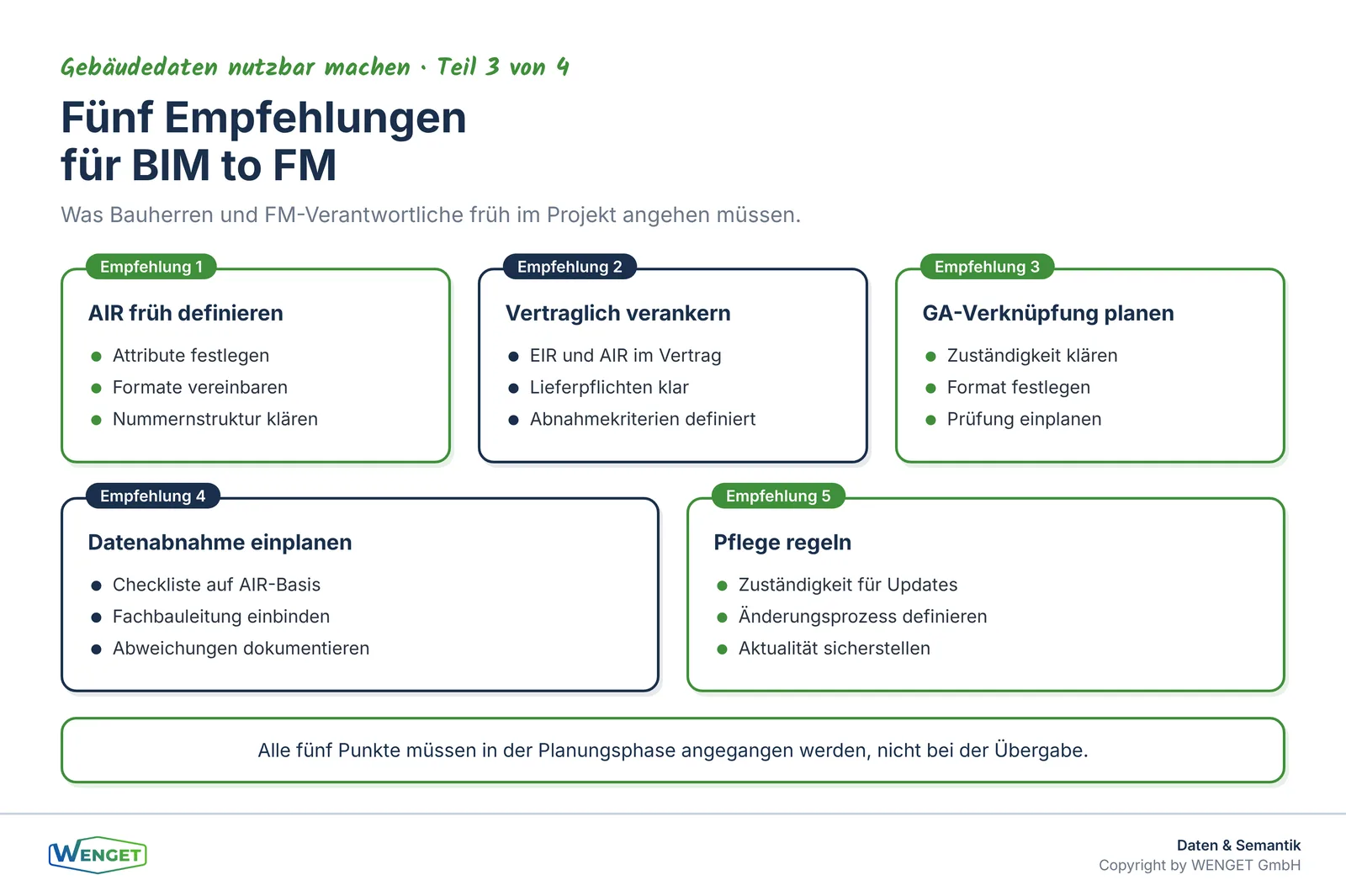

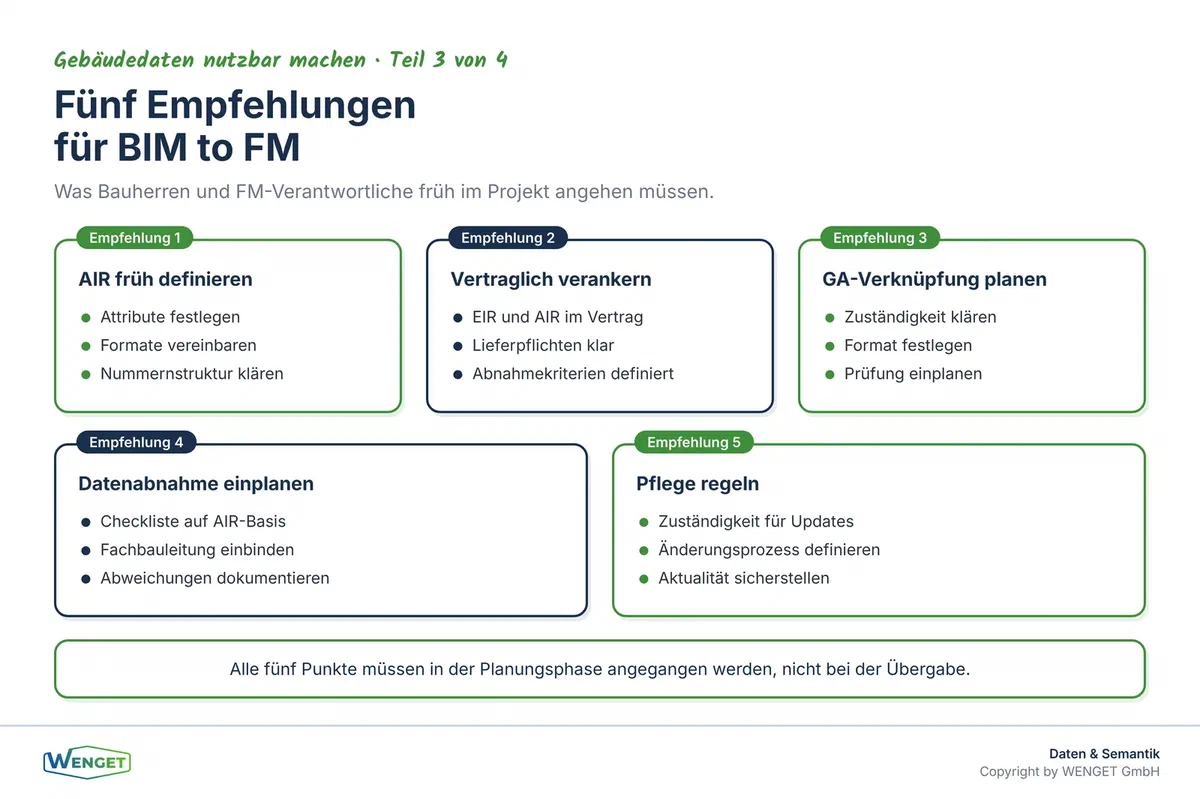

Praktische Empfehlungen für Bauherren und FM

Wer als Bauherr oder FM-Verantwortlicher sicherstellen will, dass das BIM-Modell im Betrieb ankommt, sollte folgende Punkte früh im Projekt angehen.

Erstens: Definieren Sie Ihre Informationsanforderungen, bevor die Planung beginnt. Beschreiben Sie, welche Attribute Sie an welchen Anlagen brauchen, in welchem Format die Übergabe erfolgen soll und wie die Anlagennummern mit Ihrem FM-System übereinstimmen müssen. Beauftragen Sie bei Bedarf eine Fachperson, die Ihnen dabei hilft.

Zweitens: Verankern Sie die Informationsanforderungen im Vertrag. EIR und AIR sind nur wirksam, wenn sie vertraglich vereinbart sind. Eine Anforderung, die nur in einem Besprechungsprotokoll steht, ist keine Anforderung.

Drittens: Klären Sie früh, wie BIM-Modell und GA-Datenpunktliste verknüpft werden. Wer ist zuständig für die Verknüpfung? Welches Format wird verwendet? Wie wird die Verknüpfung bei der Abnahme geprüft? Diese Fragen müssen in der Planungsphase beantwortet werden, nicht bei der Übergabe.

Viertens: Planen Sie eine Datenabnahme ein. Die Abnahme der digitalen Lieferungen ist genauso wichtig wie die Abnahme der physischen Anlagen. Erstellen Sie eine Checkliste auf der Basis Ihrer AIR und beauftragen Sie die Fachbauleitung, diese Checkliste bei der Abnahme anzuwenden.

Fünftens: Denken Sie an die Pflege. Ein BIM-Modell, das bei der Übergabe korrekt ist, wird im Betrieb veralten, wenn es nicht gepflegt wird. Definieren Sie von Anfang an, wer das Modell bei Änderungen aktualisiert und wie die Aktualität sichergestellt wird.

Der rote Faden zu unseren Fachbeiträgen

Dieser Artikel ist Teil 3 der Serie «Gebäudedaten nutzbar machen». Teil 1, «Datenpunktbezeichnung: Warum der Name eines Datenpunkts Geld spart», zeigt, warum die Bezeichnung von GA-Datenpunkten die Grundlage für jede spätere Nutzung ist. Teil 2, «Brick und Haystack: Semantische Modelle für Gebäudedaten einfach erklärt», beschreibt, wie Datenpunkte und Anlagen semantisch verknüpft werden können. Teil 4, «Daten für Monitoring und KI: Was sauber sein muss, bevor Algorithmen helfen», behandelt die Datenqualität als Voraussetzung für Monitoring und weitergehende Auswertungen.

Wer sich für die Abnahme von GA-Anlagen interessiert, findet in «GA-Abnahme: Was Bauherren und Betreiber von Ausführenden einfordern müssen» und in «Vom Lastenheft zur Abnahme: Der BACnet-Planungsprozess in der Praxis» weitere Grundlagen. Die Frage, was in einem GA-Lastenheft stehen muss, behandelt «Das GA-Lastenheft: Was wirklich drinstehen muss». Und wer verstehen will, was schlechte Gebäudeautomation im Betrieb kostet, liest «Was schlechte Gebäudeautomation wirklich kostet».

Fazit

Ein BIM-Modell ist für den Betrieb nur so viel wert wie die Daten, die er wirklich nutzt. Wer die Informationsanforderungen früh definiert, bekommt eine brauchbare Datengrundlage statt einer Datenflut. Wer sie nicht definiert, bekommt ein Modell, das geometrisch vollständig, aber betrieblich leer ist.

Die Lösung liegt nicht in mehr Daten, sondern in den richtigen Daten: vollständige Anlagenidentifikation, korrekte Stammdaten, verknüpfte Dokumente und eine Verbindung zu den GA-Datenpunkten. Diese Anforderungen müssen im EIR und AIR verankert, vertraglich vereinbart und bei der Abnahme geprüft werden.

Die Fachbauleitung spielt dabei eine zentrale Rolle. Sie ist die Instanz, die bei der Abnahme nicht nur die physischen Anlagen, sondern auch die digitalen Lieferungen prüft. Eine Abnahme ohne Datenprüfung ist keine vollständige Abnahme.

Wer diese Grundlagen früh im Projekt legt, schafft eine Datengrundlage, die den Betrieb wirklich unterstützt: für Wartungsplanung, Störungsmanagement, Energiemonitoring und langfristige Betriebsoptimierung.

Sie haben Fragen dazu?

Sie planen ein BIM-Projekt und möchten sicherstellen, dass die Daten im Betrieb ankommen? Oder Sie stehen vor einer Übergabe und möchten wissen, wie Sie die Vollständigkeit der digitalen Lieferungen prüfen können? Wir unterstützen Bauherren, FM-Verantwortliche und Planer bei der Definition von Informationsanforderungen, der Verknüpfung von BIM und GA sowie der Datenabnahme. Nehmen Sie Kontakt auf unter wenget.ch oder info@wenget.ch.

Quellenverzeichnis

• SN EN ISO 19650 (Teile 1 und 2): Informationsmanagement über den Lebenszyklus von Bauwerken mit BIM, Begriffe, Konzepte und Grundsätze sowie Lieferphase
• ISO 16739: Industry Foundation Classes (IFC) für den Datenaustausch in der Bauwirtschaft und im Facility Management
• SIA 2051: Building Information Modelling (BIM), Grundlagen zur Anwendung der BIM-Methode, Schweizerischer Ingenieur- und Architektenverein
• Merkblatt SIA 2051: Anwendungshinweise zur BIM-Methode
• Bauen digital Schweiz: Leitfäden und Merkblätter zur BIM-Anwendung in der Schweiz (bauendigital.ch)
• SN EN ISO 16484-3 (SIA 386.153): Gebäudeautomation, Funktionen
• SN EN ISO 16484-5 (SIA 386.155): Datenkommunikationsprotokoll BACnet
• SWKI BA101-01: Leistungen der Gebäudeautomation
• Eigene Projekterfahrung der WENGET GmbH aus BIM-to-FM-Übergaben, GA-Planung, Fachbauleitung und Betriebsbegleitung
