Gebäudeautomation nachrüsten: Was geht, was kostet, was bringt es

Viele Bestandsgebäude in der Schweiz laufen mit einer Gebäudetechnik, die technisch längst überholt ist. Die Heizung funktioniert, die Lüftung läuft, die Anlage wird nicht als Problem wahrgenommen, und trotzdem verbraucht das Gebäude Jahr für Jahr deutlich mehr Energie, als nötig wäre. Der Grund liegt selten in den Anlagen selbst, sondern in ihrer Steuerung: Es fehlt eine zeitgemässe Gebäudeautomation, die Heizung, Lüftung, Kühlung und Beleuchtung bedarfsgerecht aufeinander abstimmt.

Die gute Nachricht ist: Man muss dafür selten das ganze Gebäude umbauen. Eine Nachrüstung der Gebäudeautomation, oft als Retrofit bezeichnet, lässt sich in vielen Fällen mit überschaubarem Eingriff realisieren und amortisiert sich über die Energieeinsparung. Die schlechte Nachricht ist: Im Bestand ist eine solche Nachrüstung oft anspruchsvoller als eine Neuinstallation. Inkompatible Systeme, fehlende Unterlagen und nicht vorhandene Datenpunktlisten machen aus einem scheinbar einfachen Vorhaben schnell ein Projekt, das ohne Erfahrung nicht zu bewältigen ist.

Dieser Artikel führt durch die zentralen Fragen einer GA-Nachrüstung: ab wann sie sich lohnt, was sich ohne Komplettersatz nachrüsten lässt, welche Rolle Gateways und Protokollkonverter spielen und wie ein realistischer Ablauf aussieht. Er richtet sich an Immobilienbesitzer, Infrastrukturleiter, Betreiber und Facility Manager, die wissen wollen, ob sich ein Retrofit für ihr Gebäude lohnt.

Warum Nachrüsten im Bestand anspruchsvoller ist als Neubau

Beim Neubau beginnt die Gebäudeautomation auf einem weissen Blatt. Alle Komponenten werden gemeinsam geplant, die Datenpunkte sind bekannt, die Schnittstellen aufeinander abgestimmt. Im Bestand ist die Ausgangslage grundlegend anders. Hier trifft man auf gewachsene Strukturen: Anlagen aus verschiedenen Jahrzehnten, Steuerungen unterschiedlicher Hersteller, Erweiterungen, die nie sauber dokumentiert wurden.

Häufig fehlen die grundlegenden Unterlagen. Es gibt keine aktuelle Datenpunktliste, keine vollständigen Schemata, keine Beschreibung der bestehenden Regelstrategien. Das Wissen über die Anlage steckt oft nur noch im Kopf eines langjährigen Haustechnikers, oder ist mit dessen Pensionierung ganz verschwunden. Wer eine Nachrüstung plant, muss deshalb zuerst verstehen, was überhaupt vorhanden ist. Diese Bestandsaufnahme ist der aufwendigste und zugleich wichtigste Teil eines Retrofit-Projekts.

Hinzu kommt die Frage der Kompatibilität. Ältere Steuerungen sprechen oft proprietäre, herstellerspezifische Protokolle, die sich nicht ohne Weiteres mit modernen Systemen verbinden lassen. Genau hier entscheidet sich, ob eine Nachrüstung mit vertretbarem Aufwand möglich ist oder ob einzelne Komponenten ersetzt werden müssen.

Ab welchem Anlagenalter lohnt sich eine Nachrüstung?

Eine pauschale Altersgrenze gibt es nicht, aber es gibt gute Anhaltspunkte. Als grobe Orientierung gilt: Eine Regelungs- und Steuerungstechnik, die älter als fünfzehn bis zwanzig Jahre ist, ist in aller Regel ein Kandidat für die Nachrüstung. In dieser Zeitspanne haben sich sowohl die Regelstrategien als auch die Kommunikationsstandards so stark weiterentwickelt, dass ältere Systeme das energetische Potenzial eines Gebäudes nicht mehr ausschöpfen.

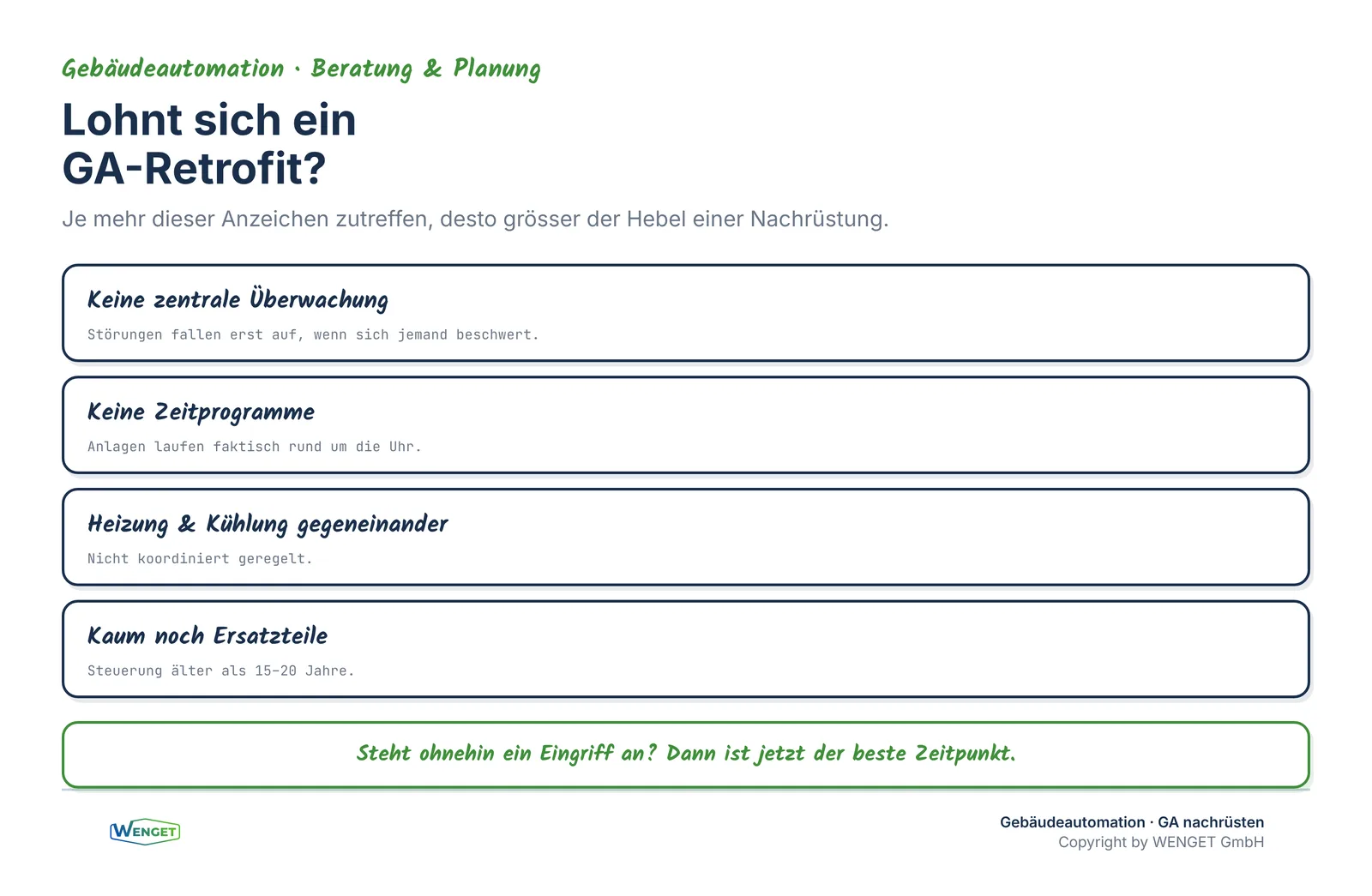

Wichtiger als das reine Alter sind allerdings die konkreten Anzeichen. Ein Retrofit lohnt sich typischerweise dann, wenn mehrere der folgenden Punkte zutreffen:

• Die Anlage lässt sich nicht zentral überwachen; Störungen fallen erst auf, wenn sich jemand beschwert.
• Es gibt keine oder nur rudimentäre Zeitprogramme; die Anlagen laufen faktisch rund um die Uhr.
• Heizung und Kühlung arbeiten gegeneinander, weil sie nicht koordiniert geregelt werden.
• Ersatzteile für die bestehende Steuerung sind kaum noch erhältlich.
• Es fehlt jede Möglichkeit, den Energieverbrauch einzelner Anlagen auszuwerten.

Je mehr dieser Punkte zutreffen, desto grösser ist der Hebel einer Nachrüstung. Ein weiterer Auslöser ist ein ohnehin anstehender Eingriff: Wird eine Heizung ersetzt, ein Kälteerzeuger erneuert oder ein Gebäudeteil saniert, ist das der wirtschaftlich sinnvollste Zeitpunkt, auch die Gebäudeautomation zu erneuern. Der Zugang zur Technik ist ohnehin gegeben, und die Mehrkosten für eine moderne Steuerung fallen im Verhältnis zur Gesamtmassnahme gering aus.

Was lässt sich nachrüsten, ohne alles zu ersetzen?

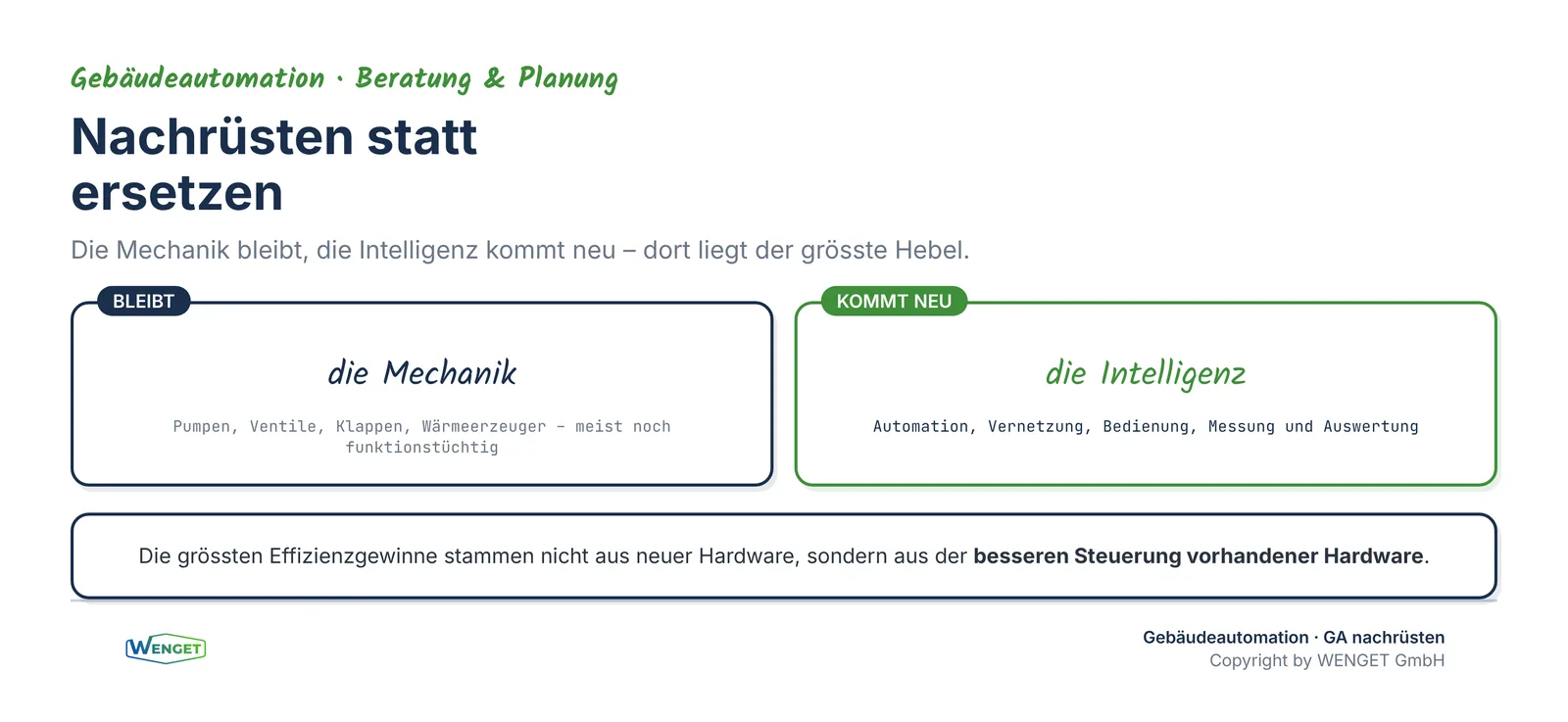

Der wichtigste Grundsatz eines wirtschaftlichen Retrofits lautet: so viel wie möglich erhalten, so wenig wie nötig ersetzen. In den meisten Bestandsgebäuden sind die mechanischen Komponenten, Pumpen, Ventile, Klappen, Wärmeerzeuger, noch funktionstüchtig und müssen nicht angetastet werden. Was fehlt oder veraltet ist, ist die Intelligenz darüber: die Steuerung, die Vernetzung und die Bedienung.

Ein typischer Retrofit setzt deshalb genau dort an. Nachrüstbar ist in vielen Fällen:

• Die Automationsebene: Alte, dezentrale Regler werden durch moderne, frei programmierbare Automationsstationen ersetzt, welche die bestehenden Feldgeräte weiterverwenden.
• Die Managementebene: Eine übergeordnete Bedien- und Visualisierungsebene macht die Anlage erstmals zentral sichtbar und bedienbar.
• Die Zeit- und Bedarfssteuerung: Präsenz-, Zeit- und Bedarfsprogramme senken die Laufzeiten, ohne dass an der Anlage selbst etwas geändert wird.
• Die Messung und Auswertung: Zusätzliche Zähler und Sensoren schaffen die Datenbasis, um Verbräuche überhaupt sichtbar zu machen.

Entscheidend ist die Erkenntnis, dass die grössten Effizienzgewinne meist nicht aus neuer Hardware stammen, sondern aus einer besseren Steuerung vorhandener Hardware. Eine Anlage, die zwanzig Jahre lang ohne durchdachte Regelung lief, birgt oft ein erhebliches Einsparpotenzial, das sich allein durch die richtige Automation heben lässt.

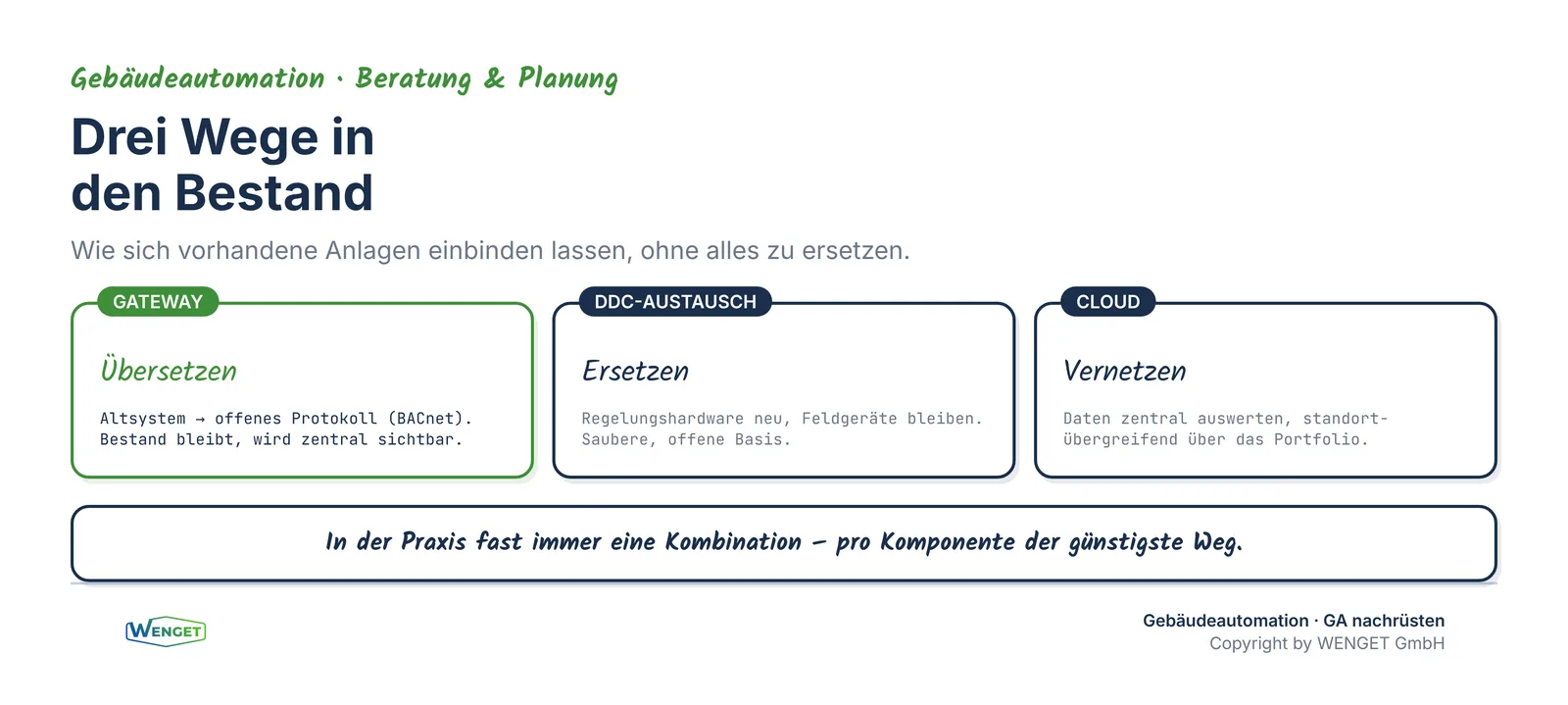

Die Rolle von Gateways und Protokollkonvertern

Die zentrale technische Frage jedes Retrofits ist die Kommunikation. Damit eine moderne Gebäudeautomation die vorhandenen Anlagen ansteuern kann, müssen die Systeme miteinander sprechen können, und genau daran hapert es im Bestand am häufigsten. Hier kommen Gateways und Protokollkonverter ins Spiel.

Ein Gateway ist ein Übersetzer zwischen zwei Kommunikationswelten. Es nimmt die Signale eines älteren, oft herstellerspezifischen Systems entgegen und übersetzt sie in ein offenes, herstellerneutrales Protokoll wie BACnet, das die moderne Automation versteht. Auf diese Weise lassen sich Bestandsanlagen einbinden, ohne dass ihre gesamte Steuerung ausgetauscht werden muss. Ein BACnet-Gateway kann etwa eine ältere Lüftungssteuerung so an die neue Leittechnik anbinden, dass sie zentral überwacht und in übergeordnete Strategien eingebunden wird.

Wo eine Anbindung über Gateways nicht sinnvoll oder nicht möglich ist, bleibt der gezielte Austausch der Automationsstation, oft als DDC-Austausch bezeichnet. Dabei wird die eigentliche Regelungshardware ersetzt, während die angeschlossenen Feldgeräte erhalten bleiben. Das ist aufwendiger als ein Gateway, schafft aber eine saubere, zukunftssichere Basis auf einem offenen Protokoll.

Eine dritte Möglichkeit ist die Cloud-Kopplung. Dabei werden die Daten der Anlage über eine sichere Verbindung in eine zentrale Plattform geführt, die Überwachung, Auswertung und teilweise auch Optimierung ermöglicht, oft auch standortübergreifend über ein ganzes Portfolio hinweg. Für Betreiber mit mehreren Liegenschaften ist das ein wirksamer Weg, den Zustand aller Gebäude an einer Stelle im Blick zu behalten.

Welcher Weg der richtige ist, hängt vom Einzelfall ab. In der Praxis ist es fast immer eine Kombination: Ein Teil der Anlagen wird über Gateways eingebunden, ein anderer Teil durch neue Automationsstationen ersetzt, und über allem liegt eine gemeinsame Management- oder Cloud-Ebene. Die Kunst liegt darin, für jede Komponente den wirtschaftlich sinnvollsten Weg zu wählen, und genau das ist eine Planungsaufgabe, keine reine Produktentscheidung.

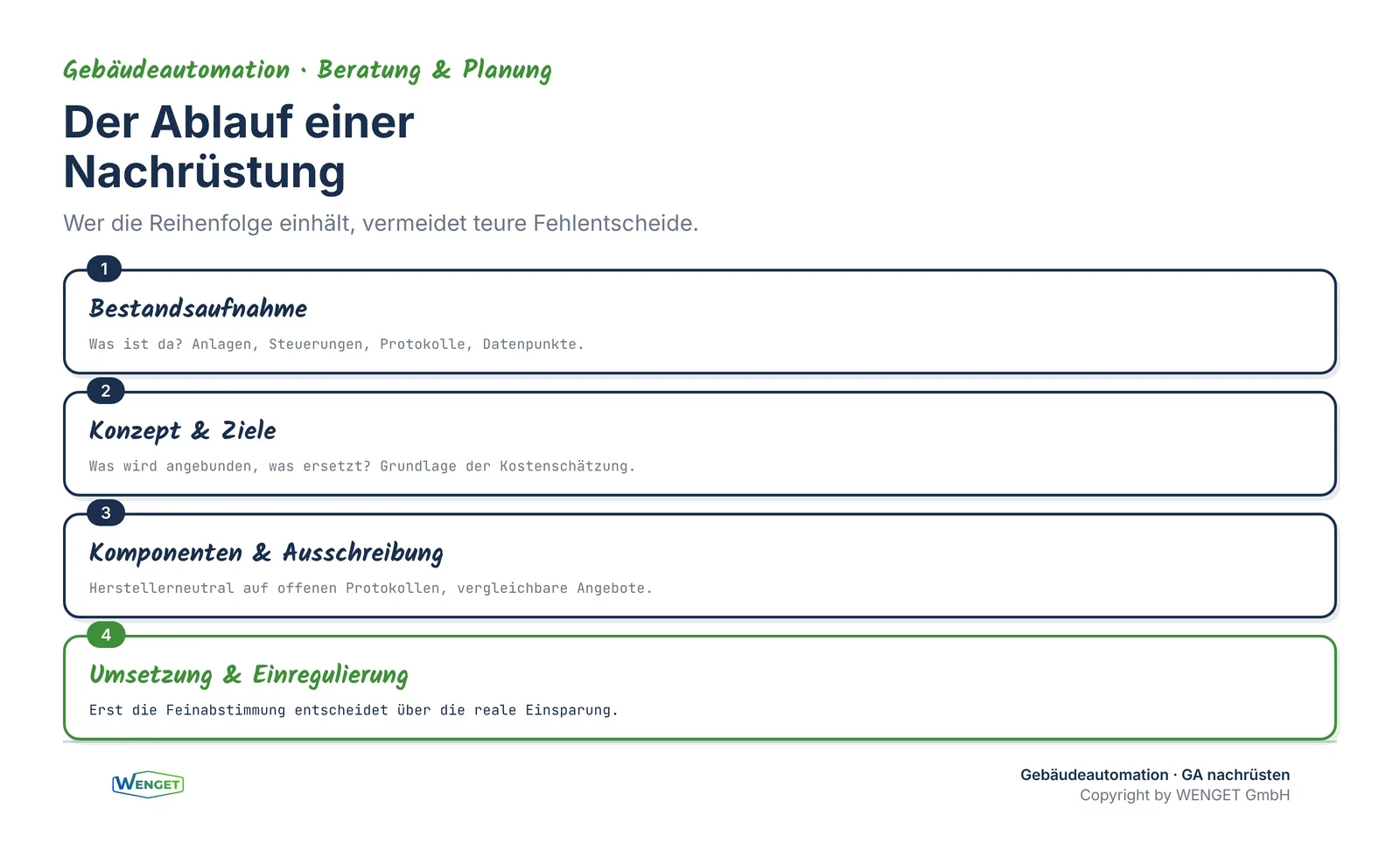

Der typische Ablauf einer GA-Nachrüstung

Ein erfolgreiches Retrofit folgt einem klaren Ablauf. Wer die Reihenfolge nicht einhält, riskiert teure Fehlentscheide, etwa den Kauf von Komponenten, die später nicht passen.

Schritt 1: Bestandsaufnahme

Am Anfang steht die systematische Erfassung dessen, was vorhanden ist. Welche Anlagen gibt es, welche Steuerungen, welche Protokolle? Wo liegen die Feldgeräte, welche Datenpunkte sind vorhanden, welche fehlen? Diese Aufnahme ist mühsam, weil die Unterlagen oft unvollständig sind, aber sie ist das Fundament. Eine Nachrüstung, die auf einer lückenhaften Bestandsaufnahme aufbaut, wird im Verlauf des Projekts fast zwangsläufig teurer als geplant.

Schritt 2: Konzept und Zieldefinition

Auf Basis der Bestandsaufnahme wird ein Konzept erstellt. Es beantwortet die Frage, welche Anlagen wie eingebunden werden, welche Regelstrategien umgesetzt werden sollen und welche Ziele die Nachrüstung verfolgt, Energieeinsparung, bessere Überwachung, tiefere Betriebskosten oder eine Kombination davon. Hier wird auch festgelegt, was über Gateways angebunden und was ersetzt wird. Das Konzept ist die Grundlage für eine belastbare Kostenschätzung.

Schritt 3: Komponentenauswahl und Ausschreibung

Erst wenn das Konzept steht, werden die konkreten Komponenten ausgewählt und die Leistung ausgeschrieben. Wichtig ist dabei die Herstellerneutralität: Die Nachrüstung sollte auf offenen Protokollen aufbauen, damit der Betreiber nicht dauerhaft von einem einzelnen Lieferanten abhängig wird. Eine saubere Ausschreibung mit einem klaren Leistungsverzeichnis sorgt zudem dafür, dass die eingehenden Angebote vergleichbar sind.

Schritt 4: Umsetzung, Inbetriebnahme und Einregulierung

Die Umsetzung im laufenden Betrieb erfordert Sorgfalt, weil das Gebäude während der Arbeiten weiter genutzt wird. Nach der Installation folgt die Inbetriebnahme und, oft unterschätzt, die Einregulierung. Eine neue Automation entfaltet ihren Nutzen erst, wenn die Regelparameter auf das reale Gebäude abgestimmt sind. Diese Feinarbeit über die ersten Betriebswochen und -monate entscheidet massgeblich darüber, wie gross die tatsächliche Einsparung ausfällt.

Wie gross ist der Einspareffekt typischerweise?

Die zentrale wirtschaftliche Frage lautet: Was bringt es? Eine seriöse Antwort muss immer mit dem Hinweis beginnen, dass der Effekt stark vom Ausgangszustand abhängt. Ein Gebäude, das bisher praktisch ungeregelt lief, hat ein weit grösseres Einsparpotenzial als eines mit einer bereits ordentlichen Grundautomation.

Als Grössenordnung zeigt die Erfahrung, dass eine durchdachte GA-Nachrüstung den Energieverbrauch für Heizung, Lüftung und Kühlung spürbar senken kann, in Fällen mit schlechter Ausgangslage in einem zweistelligen Prozentbereich. Der Effekt entsteht aus dem Zusammenspiel vieler kleiner Massnahmen: bedarfsgerechte Laufzeiten statt Dauerbetrieb, koordinierte Regelung von Heizung und Kühlung, Absenkung ausserhalb der Nutzungszeiten und die frühzeitige Erkennung von Störungen und Fehlfunktionen.

Wie sich eine solche Einsparung konkret in Amortisationszeiten und Wirtschaftlichkeit übersetzt, hängt von den Investitionskosten und den Energiepreisen ab. Wir haben die Methodik dieser Wirtschaftlichkeitsrechnung, von der Grössenordnung der Kosten bis zur Amortisation, in einem eigenen Fachartikel unserer Serie ausführlich behandelt und verweisen an dieser Stelle bewusst darauf, statt hier mit Zahlen zu arbeiten, die ohne den konkreten Fall wenig aussagen.

Ein nicht zu unterschätzender Zusatznutzen liegt neben der reinen Energieeinsparung in der besseren Überwachbarkeit. Eine nachgerüstete Anlage meldet Störungen, bevor sie zu Schäden oder Beschwerden führen, und schafft die Datenbasis für einen kontinuierlich optimierten Betrieb. Dieser Nutzen taucht in keiner einfachen Amortisationsrechnung auf, ist im Alltag des Betreibers aber oft ebenso wertvoll wie die eingesparte Energie.

Fördermittel nicht vergessen

Energetische Verbesserungen im Gebäudebestand werden in der Schweiz vielfach gefördert. Programme von Bund und Kantonen, etwa im Rahmen des Gebäudeprogramms und kantonaler Fördermittel, können einen Teil der Investition abdecken, sofern die Massnahme die entsprechenden Anforderungen erfüllt. Ob und in welchem Umfang eine GA-Nachrüstung förderfähig ist, hängt vom Kanton und von der konkreten Massnahme ab. Es lohnt sich, diese Frage früh im Projekt zu klären, weil Förderzusagen häufig vor Beginn der Arbeiten beantragt werden müssen. Eine frühzeitige Abklärung kann die Wirtschaftlichkeit eines Retrofits spürbar verbessern.

Querverweise zu unseren Fachserien

Dieser Artikel gehört zu unserem Themenbereich Gebäudeautomation, Beratung & Planung. Wenn Sie das Thema vertiefen möchten, empfehlen wir Ihnen die folgenden Beiträge:

• In unserer Serie «GA verstehen» rechnen wir ausführlich vor, was Gebäudeautomation kostet und ab wann sie sich rechnet: die passende Ergänzung zur Wirtschaftlichkeit einer Nachrüstung.
• Im Fachartikel «Was schlechte Gebäudeautomation wirklich kostet» zeigen wir, welche Folgekosten entstehen, wenn ein Gebäude ohne zeitgemässe Automation betrieben wird.
• Ebenfalls in der Serie «GA verstehen» erklären wir, woran Sie eine gute GA-Planung erkennen: hilfreich, wenn Sie ein Retrofit ausschreiben und die Angebote beurteilen möchten.

Fazit

Eine Nachrüstung der Gebäudeautomation ist in den meisten Bestandsgebäuden möglich, ohne die Anlagen komplett zu ersetzen. Der Schlüssel liegt in einer sorgfältigen Bestandsaufnahme, einem klaren Konzept und der geschickten Kombination aus Gateways, gezieltem Austausch von Automationsstationen und einer übergeordneten Management- oder Cloud-Ebene. Ein Retrofit lohnt sich besonders dann, wenn die Steuerungstechnik älter als fünfzehn bis zwanzig Jahre ist, eine zentrale Überwachung fehlt und ohnehin ein Eingriff an der Gebäudetechnik ansteht. Der Einspareffekt hängt vom Ausgangszustand ab, ist bei schlechter Grundautomation aber erheblich, und er wird durch bessere Überwachbarkeit und die Möglichkeit staatlicher Förderung zusätzlich attraktiver. Wer die Reihenfolge von Bestandsaufnahme, Konzept, Komponentenauswahl und Einregulierung einhält, holt aus einer bestehenden Anlage mit vertretbarem Aufwand das heraus, was in ihr steckt.
