Integrationstests in der GA: Was muss getestet werden, und wer trägt die Verantwortung?

Gebäudeautomation ist per Definition gewerkübergreifend. Sie verbindet Heizung, Lüftung, Kälte, Beschattung, Beleuchtung und Sicherheitssysteme zu einem koordinierten Gesamtsystem. Die einzelnen Gewerke werden in der Regel von unterschiedlichen Unternehmern installiert und in Betrieb genommen. Jeder Unternehmer prüft sein eigenes Gewerk. Doch wer prüft, ob das Zusammenspiel funktioniert? Genau das ist die Aufgabe des Integrationstests. In der Schweizer Baupraxis fehlt dieser Schritt erschreckend oft. Die Folge: Anlagen, die im Einzeltest einwandfrei funktionieren, versagen im Gesamtbetrieb, weil die Schnittstellen zwischen den Gewerken nicht getestet wurden. Dieser Artikel beschreibt, was ein Integrationstest leisten muss, welche Szenarien getestet werden und wer die Verantwortung dafür trägt.

Warum Integrationstests kein Luxus sind

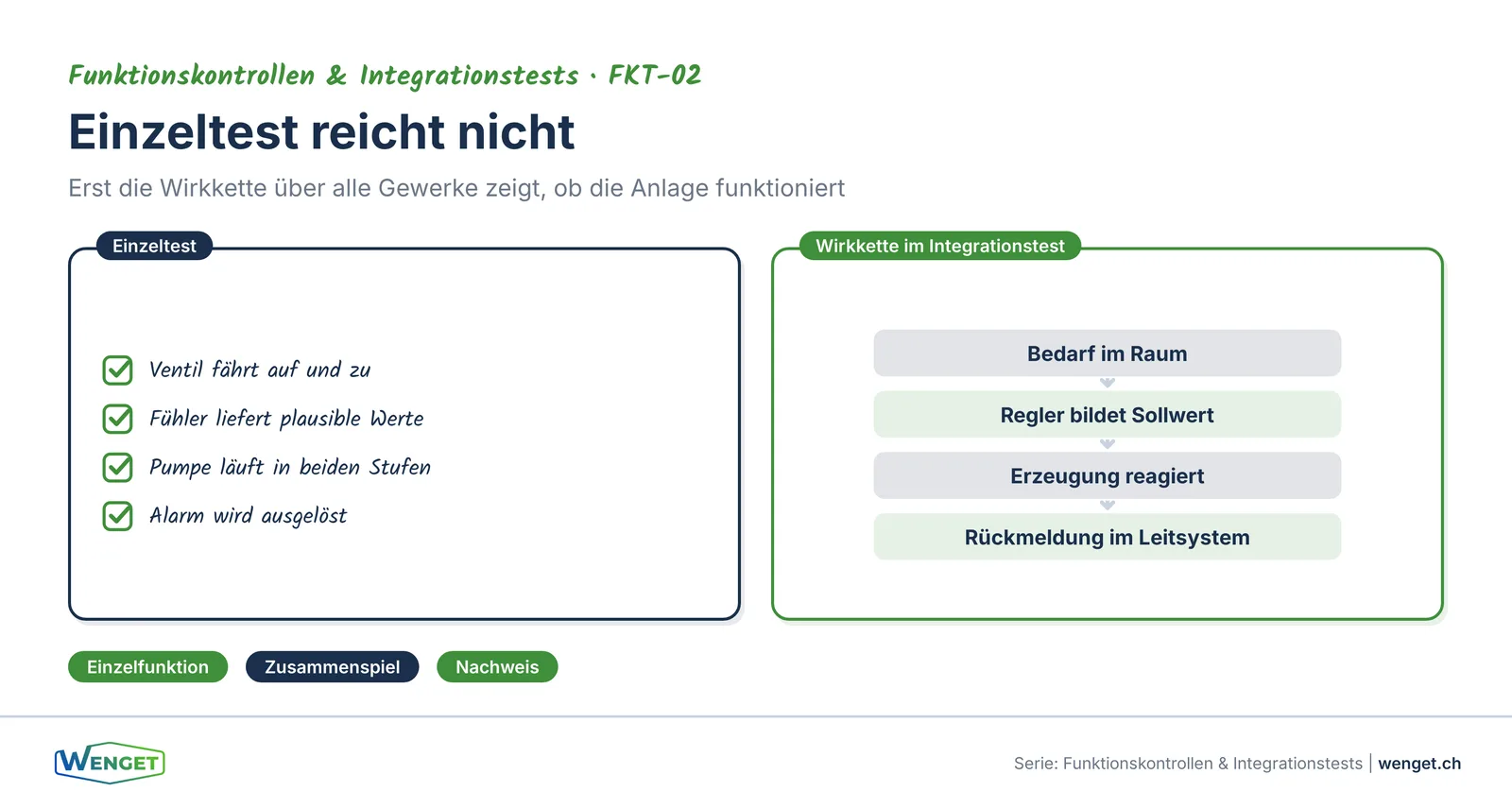

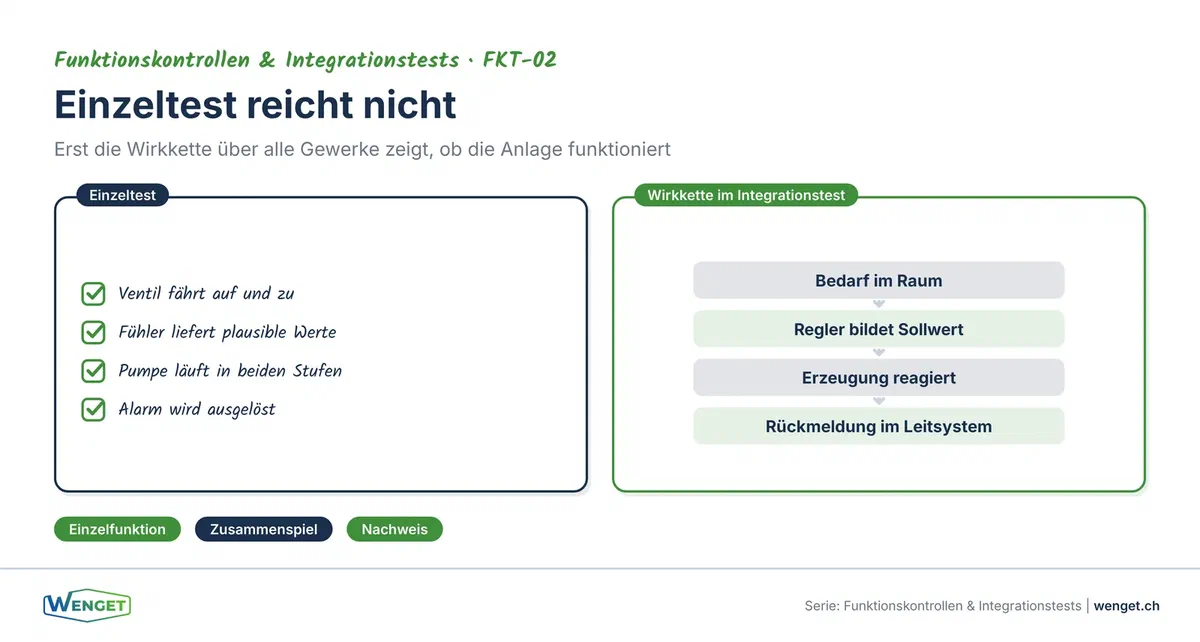

Ein Integrationstest prüft das Zusammenspiel mehrerer Gewerke und Systeme unter realistischen Betriebsbedingungen. Er geht über die Einzelfunktionskontrolle (FKT-01) hinaus, weil er genau die Schnittstellen prüft, die bei gewerkeweisen Einzeltests unsichtbar bleiben.

Ein Beispiel verdeutlicht das Problem: Die Lüftungsanlage wurde vom Lüftungsunternehmer in Betrieb genommen und funktioniert einwandfrei. Die Heizung wurde vom Heizungsunternehmer in Betrieb genommen und funktioniert ebenfalls. Aber was passiert an einem kalten Wintermorgen, wenn die Lüftung im Aufheizbetrieb die gesamte Heizleistung absorbiert und die Raumheizung leer ausgeht? Was passiert bei einem Brandalarm, wenn die Lüftung abschalten soll, aber die Brandschutzklappe vom falschen System angesteuert wird? Was passiert, wenn die Beschattung bei Sonneneinstrahlung die Jalousien schliesst und gleichzeitig die Beleuchtung auf Volllast schaltet, weil der Lichtsensor die Verdunklung registriert?

Diese Szenarien kann kein Einzelgewerk-Test aufdecken. Sie werden nur durch systematische Integrationstests sichtbar. Die SIA 2046:2015 (Integrale Tests von Gebäudetechniksystemen) gibt dafür einen klaren Rahmen vor, der in der Praxis aber selten vollständig angewendet wird.

Was die SIA 2046 verlangt

Die SIA 2046:2015 ist die zentrale Schweizer Norm für integrale Tests. Sie definiert einen strukturierten Prozess, der über die gewerkweise Inbetriebnahme und Funktionskontrolle hinausgeht. Die Norm unterscheidet drei Teststufen:

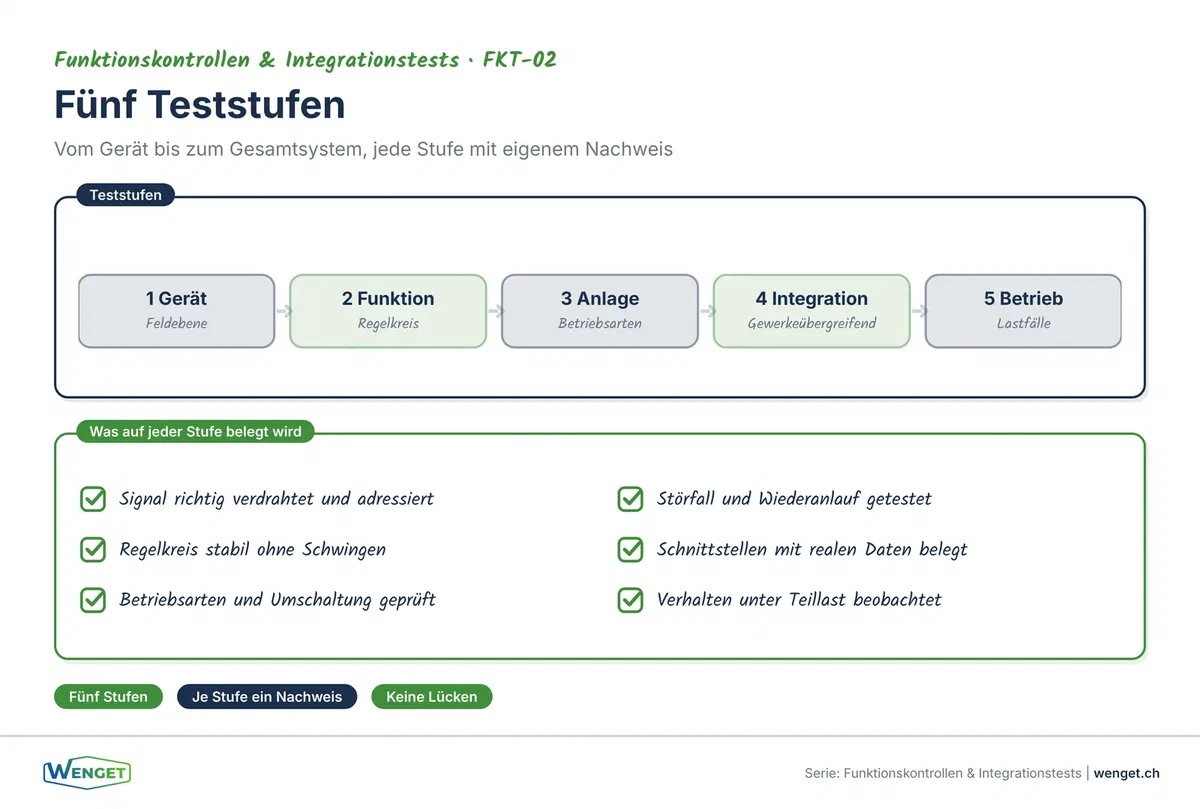

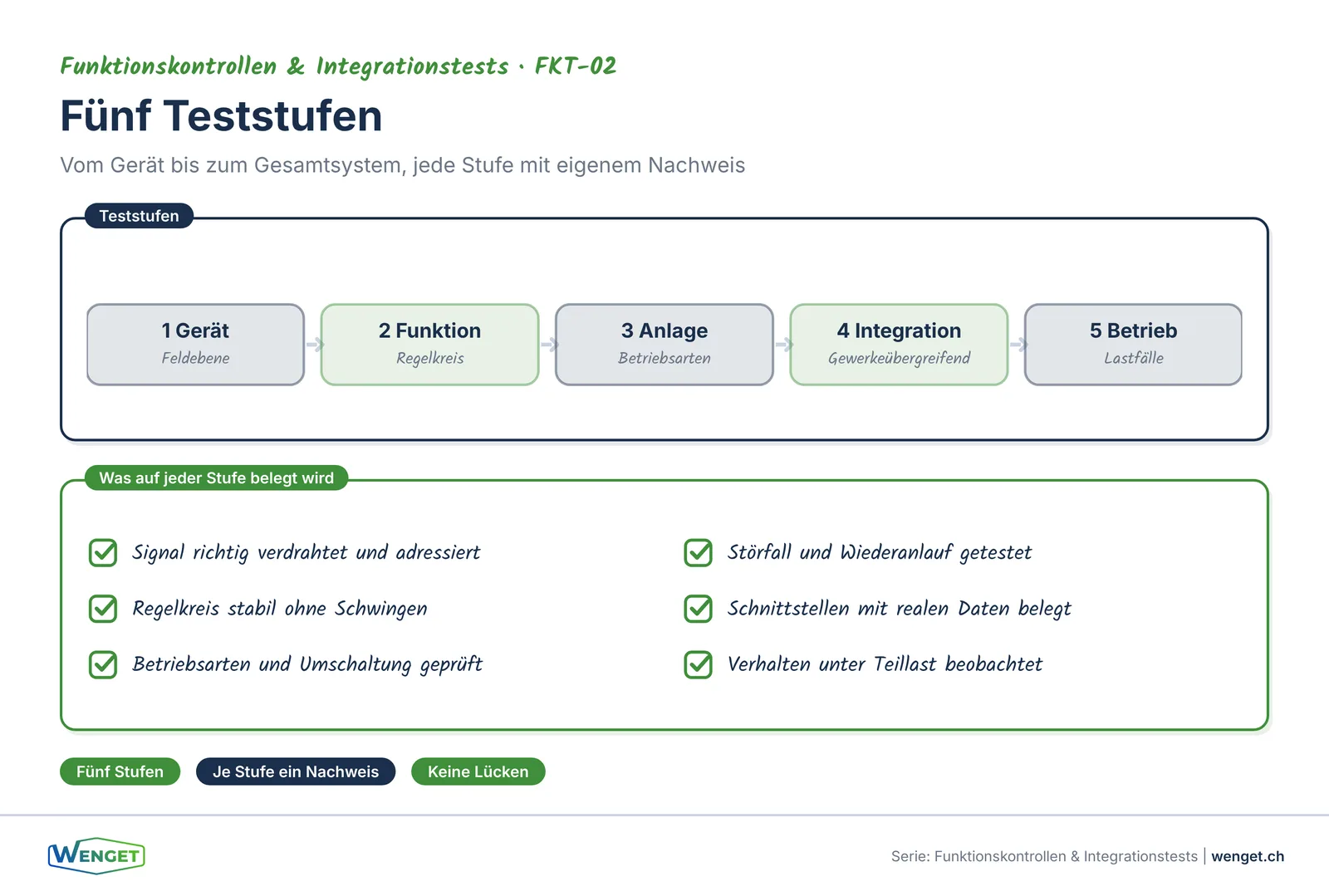

Stufe 1: Funktionstest (gewerkeweise)

Der Funktionstest prüft die Einzelfunktionen jedes Gewerks. Diese Stufe entspricht der klassischen Funktionskontrolle (FKT-01) und wird vom jeweiligen Gewerk-Unternehmer unter Aufsicht des Fachplaners durchgeführt.

Stufe 2: Integraler Funktionstest (systemübergreifend)

Der integrale Funktionstest prüft das Zusammenspiel mehrerer Gewerke anhand definierter Szenarien. Hier werden die Schnittstellen und Abhängigkeiten zwischen den Gewerken getestet. Diese Stufe erfordert die Anwesenheit aller beteiligten Gewerke und einen übergeordneten Testleiter, der den gesamten Ablauf koordiniert.

Stufe 3: Integraler Leistungstest (unter Realbedingungen)

Der integrale Leistungstest findet nach der Inbetriebnahme unter realen Nutzungsbedingungen statt. Er prüft, ob die Anlage im tatsächlichen Betrieb die geforderten Leistungen erbringt. Typischerweise wird ein Testzeitraum von mehreren Wochen definiert, in dem Messdaten aufgezeichnet und ausgewertet werden.

Welche Szenarien müssen getestet werden?

Die Definition der Testszenarien ist der Kern des Integrationstests. Die SIA 2046 gibt einen Rahmen vor, aber die konkreten Szenarien müssen projektspezifisch definiert werden. Folgende Kategorien sind in der Praxis relevant:

Normalbetrieb

• Verhalten bei Volllast (alle Gewerke auf Maximum)
• Verhalten bei Teillast (typischer Alltagsbetrieb)
• Übergänge zwischen Betriebsarten (Nachtabsenkung auf Tagbetrieb, Aufheizbetrieb, Abschaltbetrieb)

Saisonumschaltung

• Übergang Heizbetrieb auf Kühlbetrieb und umgekehrt
• Verhalten in der Übergangszeit (gleichzeitiger Heiz- und Kühlbedarf in verschiedenen Zonen)
• Frostschutzfunktionen im Kühlbetrieb

Störszenarien

Die Störszenarien sind der kritischste Teil des Integrationstests. Sie prüfen, ob die Anlage bei Störungen sicher und vorhersehbar reagiert:

• Stromausfall und Wiederkehr: Starten alle Systeme korrekt? Werden die richtigen Betriebszustände wiederhergestellt? Gibt es unerwünschte Gleichzeitigkeiten beim Wiederanlauf?
• Fühlerausfall: Wie reagiert das System, wenn ein Temperaturfühler ausfällt? Wird auf einen Ersatzwert umgeschaltet? Wird ein Alarm generiert?
• Kommunikationsunterbruch: Was passiert, wenn die Verbindung zwischen einem Automationsgerät und dem übergeordneten System abbricht? Arbeiten die Geräte autark weiter?
• Pumpen- oder Ventilatorausfall: Wird die redundante Pumpe aktiviert? Werden abhängige Systeme korrekt nachgeführt?

Sicherheitsfunktionen

• Brandalarm: Werden alle betroffenen Gewerke korrekt angesteuert (Lüftung ab, Brandschutzklappen zu, Entrauchung an, Aufzüge in Feuerwehrposition)?
• Rauchmelderalarm in der Lüftung: Wird die Lüftung abgeschaltet? Werden die richtigen Brandschutzklappen geschlossen?
• Übertemperaturschutz: Werden Sicherheitsabschaltungen korrekt ausgelöst?

Zeitprogramme und Prioritäten

• Verhalten bei überlappenden Zeitprogrammen (Ferienprogramm vs. Wochenprogramm)
• Prioritätslogik: Wird ein manueller Eingriff vom Zeitprogramm überschrieben oder nicht?
• Kalenderfunktionen: Feiertage, Sonderbelegungen, Semesterferien

Typische Integrationsmängel aus der Praxis

Aus unserer Projekterfahrung bei WENGET treten folgende Integrationsmängel besonders häufig auf:

Fehlende Verriegelungen zwischen Gewerken. Die Heizung und die Kühlung laufen gleichzeitig, weil die Verriegelung zwischen den Systemen nicht programmiert ist. Der Energieverbrauch ist massiv erhöht, ohne dass der Betreiber es bemerkt, weil beide Systeme individuell «funktionieren».

Falsche Prioritäten bei Sollwertkonflikten. Wenn der Raumtemperatursollwert vom Nutzer auf 24 °C gesetzt wird, die Energieoptimierung aber 21 °C vorgibt, ist unklar, welcher Wert gilt. Ohne definierte Prioritätslogik entscheidet der Zufall oder das zuletzt geschriebene Kommando.

Nicht koordinierter Wiederanlauf nach Stromausfall. Alle Gewerke starten gleichzeitig, was zu Lastspitzen und Schutzabschaltungen führt. Ein koordinierter, sequenzieller Wiederanlauf muss explizit programmiert und getestet werden.

BACnet-Kommunikationsfehler zwischen Gewerken. Jedes Gewerk kommuniziert intern korrekt, aber die Datenpunkte zwischen den Gewerken sind falsch zugeordnet: falsche Objektreferenzen, inkompatible Einheiten (Kelvin statt Celsius), fehlende Statusrückmeldungen.

Fehlende Alarme für gewerkübergreifende Störungen. Individuelle Gewerkealarme funktionieren, aber übergeordnete Alarme (z. B. «Heizleistung reicht nicht für Aufheizbetrieb») sind nicht konfiguriert, weil sie in keinem Einzelgewerk definiert sind.

Brandschutzklappen falsch zugeordnet. Die Brandschutzklappe schliesst bei Brandalarm, aber die Lüftung läuft weiter gegen die geschlossene Klappe. Oder die Klappe wird vom falschen System angesteuert und der Brandalarm erreicht sie gar nicht.

Beschattung und Beleuchtung nicht koordiniert. Die Beschattung schliesst bei Sonneneinstrahlung, aber die Beleuchtungssteuerung reagiert auf die dadurch verursachte Verdunklung und schaltet die Raumbeleuchtung auf Maximum. Das Gegenteil des beabsichtigten Energiespareffekts.

Wer trägt die Verantwortung?

Die Verantwortungsverteilung bei Integrationstests ist in der Praxis häufig unklar, weil kein einzelnes Gewerk für die Schnittstellen zuständig ist. Die SIA 2046 gibt hier eine klare Struktur vor.

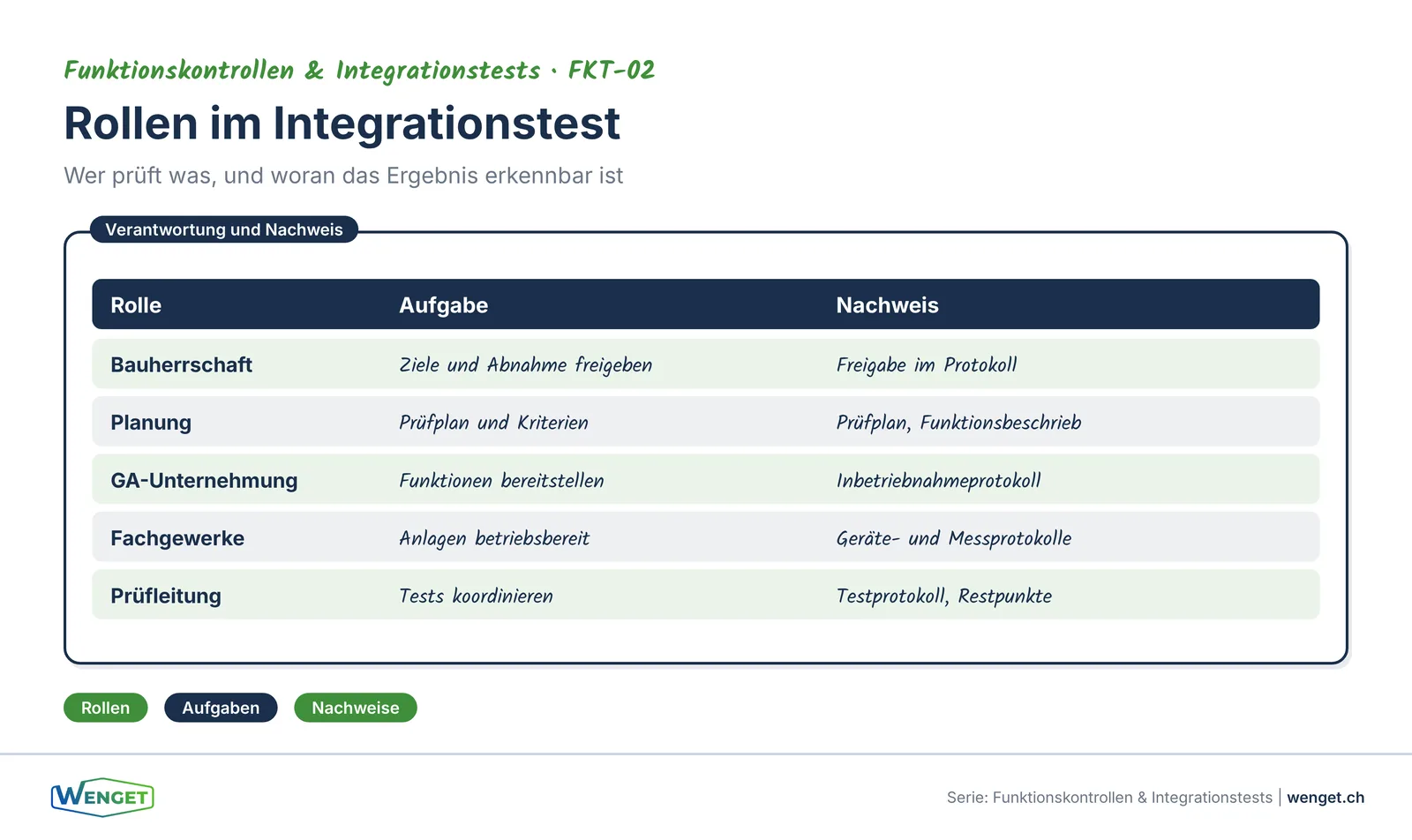

Testleiter (Gesamtverantwortung)

Der Testleiter ist die zentrale Rolle im Integrationstest. Er koordiniert alle beteiligten Gewerke, definiert die Testszenarien, leitet die Durchführung und dokumentiert die Ergebnisse. Diese Rolle sollte von einer Person wahrgenommen werden, die das Gesamtsystem versteht und keinem einzelnen Gewerk zugehörig ist. Typischerweise übernimmt der GA-Planer oder ein unabhängiger Commissioning-Spezialist diese Funktion.

Gewerkvertreter

Jedes beteiligte Gewerk muss mit einem fachlich kompetenten Vertreter an den Integrationstests teilnehmen. Dieser Vertreter muss in der Lage sein, sein System vor Ort zu bedienen, Einstellungen zu ändern und Störszenarien zu simulieren.

Bauherr oder Bauherrenvertreter

Der Bauherr oder sein Vertreter definiert die Abnahmekriterien und entscheidet, ob das Testergebnis akzeptabel ist. Er ist auch dafür verantwortlich, die Integrationstests als Projektleistung zu beauftragen und zu budgetieren.

Dokumentationsverantwortung

Das Testprotokoll wird vom Testleiter erstellt und von allen Beteiligten gegengezeichnet. Es enthält für jedes Testszenario: Beschreibung des Szenarios, erwartetes Ergebnis (Soll), tatsächliches Ergebnis (Ist), Bewertung (bestanden/nicht bestanden) und bei Nichtbestehen die Mängelzuordnung zum verantwortlichen Gewerk.

Wann im Projektablauf?

Der Zeitpunkt der Integrationstests ist entscheidend. Sie können nur stattfinden, wenn alle beteiligten Gewerke ihre Einzelinbetriebnahme und Einzelfunktionskontrolle abgeschlossen haben. Gleichzeitig müssen sie innerhalb der Gewährleistungsfrist stattfinden, damit festgestellte Mängel noch auf Kosten des verantwortlichen Unternehmers behoben werden können.

Die SIA 2046 empfiehlt einen zweistufigen Ansatz:

1. Integraler Funktionstest kurz nach Abschluss aller Einzelinbetriebnahmen, typischerweise zwei bis vier Wochen nach dem letzten Gewerk.
2. Integraler Leistungstest nach einer Einlaufphase von mehreren Wochen bis Monaten, idealerweise nach Durchlauf beider Hauptsaisons (Heiz- und Kühlperiode).

In der Praxis scheitert der zweite Schritt häufig am Projektdruck: Das Gebäude ist bezogen, die Unternehmer wollen abrechnen und die Gewährleistungsfrist tickt. Umso wichtiger ist es, die Integrationstests von Anfang an im Terminplan zu verankern und nicht als «Nice-to-have» am Ende des Projekts einzuordnen.

Abgrenzung zu verwandten Prüfprozessen

Der Integrationstest unterscheidet sich klar von anderen Prüfverfahren, die im Kontext der Gebäudeautomation durchgeführt werden:

• Funktionskontrolle (FKT-01): Prüft Einzelfunktionen eines Gewerks. Der Integrationstest setzt dort an, wo die Einzelfunktionskontrolle aufhört.
• BACnet-Abnahme (BAC-04): Prüft die Konformität der BACnet-Kommunikation. Der Integrationstest prüft das funktionale Zusammenspiel, unabhängig vom Kommunikationsprotokoll.
• BACnet/SC-Test (BSC-04): Prüft die sichere Kommunikation nach BACnet/SC. Kein funktionaler Integrationstest.
• Energieoptimierung (eBO): Optimiert den Betrieb nach der Abnahme. Der Integrationstest prüft die Grundfunktion vor der Abnahme.

Wie WENGET Integrationstests durchführt

WENGET übernimmt die Rolle des unabhängigen Testleiters für Integrationstests in der Gebäudeautomation. Unser Vorgehen:

1. Testplanung: Erstellung eines Testhandbuchs mit allen Szenarien, erwarteten Ergebnissen und beteiligten Gewerken. Abstimmung des Testplans mit dem Bauherrn und allen Gewerkvertretern.
2. Testdurchführung: Koordination und Leitung der Testtage vor Ort. Systematisches Durchspielen aller Szenarien unter dokumentierten Bedingungen. Jedes Szenario wird mit Soll-Ist-Vergleich protokolliert.
3. Mängeldokumentation: Jeder festgestellte Mangel wird dem verantwortlichen Gewerk zugeordnet und mit einem Schweregrad versehen (kritisch, erheblich, geringfügig).
4. Nachtest: Nach der Mängelbehebung werden die betroffenen Szenarien erneut getestet und das Ergebnis dokumentiert.

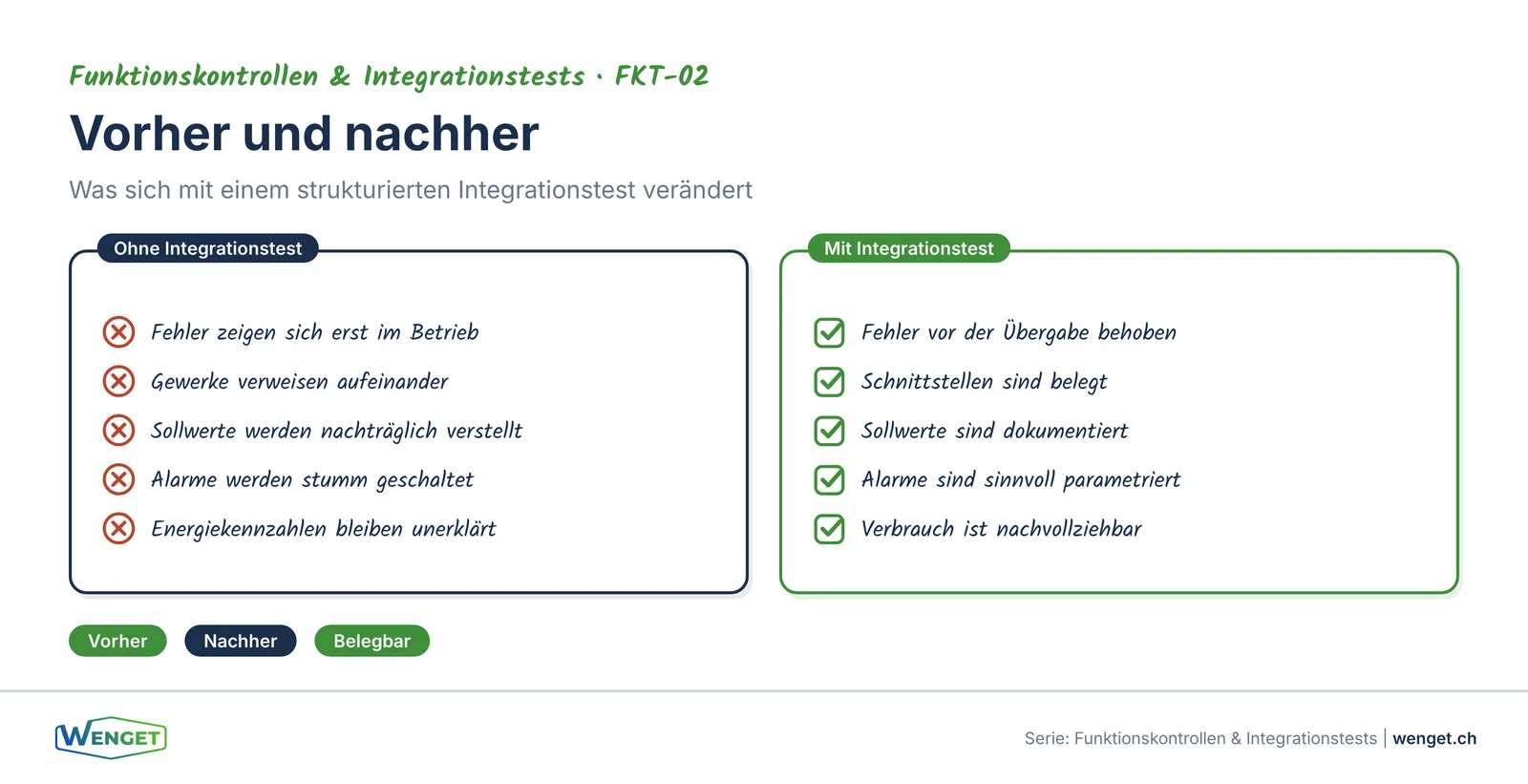

Dieses Vorgehen stellt sicher, dass die Schnittstellen zwischen den Gewerken genauso gründlich geprüft werden wie die Einzelfunktionen. Das Ergebnis ist eine Anlage, die nicht nur aus funktionierenden Einzelteilen besteht, sondern als Gesamtsystem zuverlässig arbeitet.

Kosten und Aufwand realistisch einschätzen

Ein häufiger Einwand gegen Integrationstests ist der Aufwand. Tatsächlich ist der Testaufwand überschaubar, wenn er von Anfang an eingeplant wird. Die wesentlichen Kostenfaktoren sind:

Testplanung (Testleiter). Die Erstellung des Testhandbuchs mit allen Szenarien, erwarteten Ergebnissen und Koordinationsanforderungen. Typischer Aufwand: ein bis zwei Tage, je nach Anlagenkomplexität.

Testtage vor Ort. Die eigentliche Durchführung mit allen Gewerkvertretern. Typisch sind zwei bis vier Testtage für eine mittelgrosse Anlage. Während dieser Zeit müssen die Gewerkvertreter vor Ort verfügbar sein, was eine frühzeitige Terminplanung erfordert.

Dokumentation und Nachtest. Die Auswertung der Testergebnisse, die Erstellung des Testberichts und die Planung der Nachtests. Typischer Aufwand: ein bis zwei Tage.

Dem gegenüber stehen die Kosten, die entstehen, wenn Integrationsmängel erst im Betrieb entdeckt werden. Ein einziger nicht koordinierter Wiederanlauf nach Stromausfall kann Schutzabschaltungen auslösen, die einen ganzen Betriebstag kosten. Ein Frostschaden durch eine fehlende Verriegelung zwischen Lüftung und Heizung verursacht Reparaturkosten von mehreren Zehntausend Franken. Und der Energiemehrverbrauch durch gleichzeitig laufende Heizung und Kühlung summiert sich über Jahre auf fünfstellige Beträge.

Die Erfahrung zeigt: Der Return on Investment für Integrationstests ist einer der höchsten in der gesamten Projektabwicklung. Der Aufwand für die Tests beträgt typischerweise weniger als ein Prozent der Gesamtkosten der Gebäudeautomation, verhindert aber Folgekosten, die ein Vielfaches davon betragen können.

Voraussetzungen für erfolgreiche Integrationstests

Damit Integrationstests ihren Zweck erfüllen, müssen mehrere Voraussetzungen erfüllt sein.

Vollständige Einzelinbetriebnahme. Alle beteiligten Gewerke müssen ihre Einzelinbetriebnahme und Einzelfunktionskontrolle abgeschlossen haben. Ein Integrationstest mit halbfertigen Anlagen produziert nur Frustration und unbrauchbare Ergebnisse.

Vollständige Dokumentation. GA-Schemata, Funktionsbeschriebe, Datenpunktlisten und Netzwerkpläne müssen aktuell und vollständig vorliegen. Ohne Soll-Definition gibt es keinen Soll-Ist-Vergleich.

Verfügbarkeit aller Gewerkvertreter. Am Testtag müssen die Vertreter aller beteiligten Gewerke vor Ort sein und ihr System bedienen können. Ein Integrationstest ohne den Lüftungsunternehmer ist ein Integrationstest ohne Lüftung.

Zugang zu allen Systemen. Der Testleiter muss Zugriff auf das übergeordnete Leitsystem haben, um Messwerte, Alarme und Statusmeldungen live verfolgen zu können. Auch der Zugriff auf die Einzelautomationsstationen muss gewährleistet sein.

Realistische Randbedingungen. Manche Szenarien (Sommerbetrieb im Winter, Brandalarm) können nur simuliert werden. Die Simulation muss so realistisch wie möglich erfolgen und die Grenzen der Simulation müssen im Testprotokoll dokumentiert werden.

Fazit

Integrationstests sind keine optionale Zusatzleistung, sondern ein notwendiger Bestandteil jedes GA-Projekts mit mehreren beteiligten Gewerken. Sie decken genau die Mängel auf, die bei gewerkeweisen Einzeltests unsichtbar bleiben: fehlende Verriegelungen, falsche Prioritäten, nicht koordinierte Wiederanläufe, Kommunikationsfehler und fehlende gewerkübergreifende Alarme. Die SIA 2046:2015 gibt dafür einen klaren Rahmen vor. Die Investition in Integrationstests liegt typischerweise bei drei bis fünf Tagen Testaufwand je nach Anlagengrösse, inklusive Testplanung und Dokumentation. Im Vergleich zu den Kosten eines Frostschadens, einer nicht funktionierenden Brandalarm-Kette oder eines jahrelang unerkannt überhöhten Energieverbrauchs ist das ein geringer Aufwand mit hohem Rückfluss.
