Saubere BACnet-Daten als Grundlage der energetischen Betriebsoptimierung

Energetische Betriebsoptimierung lebt von Daten. Wer Heizkurven anpassen, Betriebszeiten verkürzen oder Lüftungsanlagen bedarfsgerecht fahren will, muss wissen, was die Anlagen tatsächlich tun. In vielen Gebäuden sind diese Daten vorhanden, denn die Gebäudeautomation misst und speichert laufend. Trotzdem beginnt eine Betriebsoptimierung erstaunlich oft mit Wochen der Datensuche: Welcher Datenpunkt gehört zu welcher Anlage? Warum fehlen Trends? Stammt dieser Wert überhaupt aus dem richtigen Gerät? Dieser letzte Teil unserer Serie zeigt, warum ein gepflegtes BACnet-Inventar die Voraussetzung für eine wirksame Betriebsoptimierung ist und wie der Weg dorthin aussieht.

Was die Betriebsoptimierung an Daten braucht

Eine energetische Betriebsoptimierung (eBO) prüft, ob Anlagen so laufen, wie sie sollen, und passt Einstellungen an den tatsächlichen Bedarf an. Dafür braucht sie im Kern vier Dinge aus der Gebäudeautomation:

• Eindeutig zuordenbare Datenpunkte. Jeder Messwert, Sollwert und Zustand muss klar einer Anlage, einem Raum oder einem Zähler zugeordnet sein.
• Lückenlose Trendaufzeichnungen. Ohne Verläufe über Tage und Wochen lassen sich Betriebszeiten, Taktverhalten oder unnötiger Parallelbetrieb nicht erkennen.
• Funktionierende Alarmierung. Wer Optimierungen vornimmt, muss sicher sein, dass Störungen weiterhin gemeldet werden.
• Verlässliche Gerätedaten. Nur wenn klar ist, welches Gerät mit welcher Software läuft, lassen sich Änderungen gezielt und nachvollziehbar umsetzen.

Die Norm SN EN ISO 52120-1 beschreibt, wie Funktionen der Gebäudeautomation zur Energieeffizienz beitragen. Viele dieser Funktionen, etwa bedarfsgerechte Regelung oder Überwachung, setzen voraus, dass die Daten korrekt erfasst und zugeordnet sind.

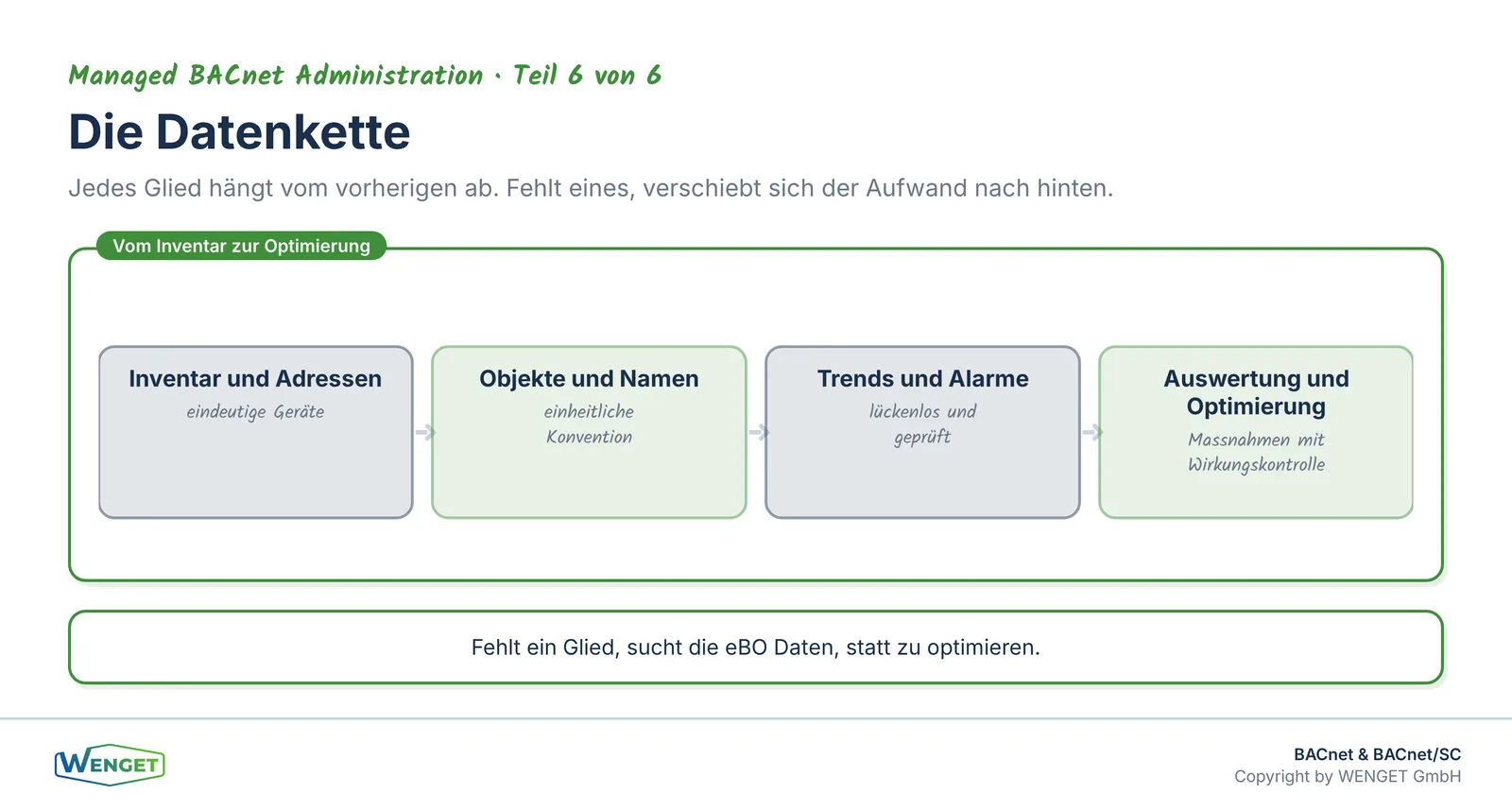

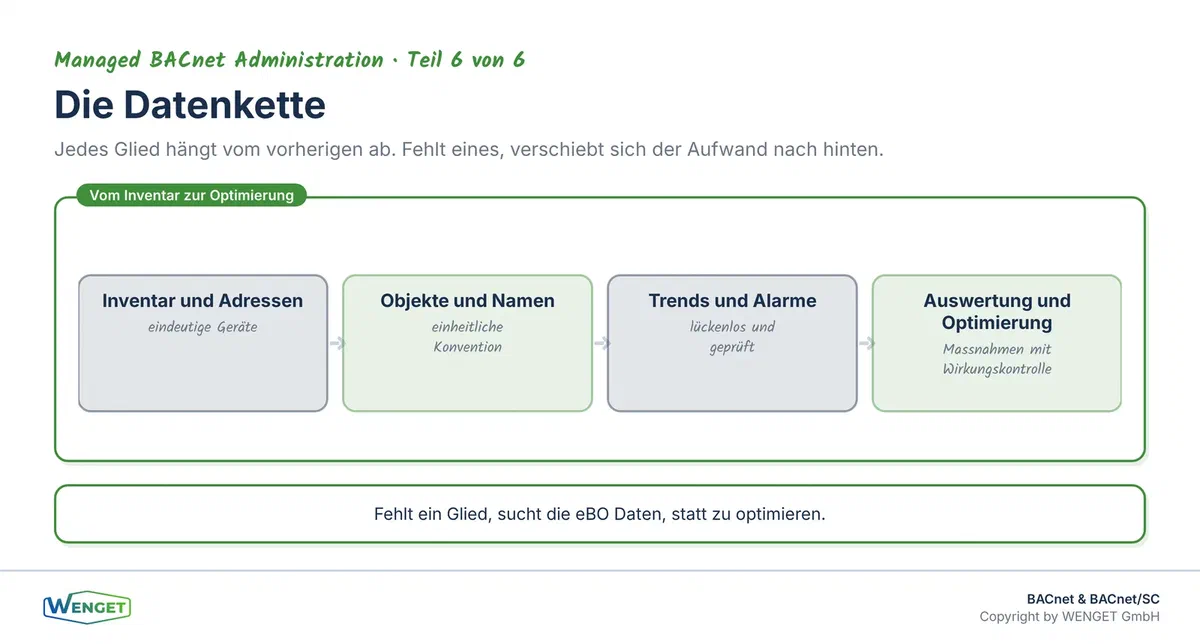

Die Kette vom Inventar zur Optimierung

Zwischen dem BACnet-Netz und einer erfolgreichen Optimierungsmassnahme liegt eine Kette, die nur so stark ist wie ihr schwächstes Glied.

Inventar und Adressen. Am Anfang steht die Frage, welche Geräte im Netz sind und wie sie erreichbar sind. Doppelte Device IDs oder undokumentierte Netzwerknummern führen dazu, dass Daten aus dem falschen Gerät gelesen werden oder zeitweise fehlen.

Objekte und Namen. Danach zählt, ob die BACnet-Objekte nach einer einheitlichen Logik benannt sind. Wenn jeder Integrator seine eigene Namenskonvention verwendet, lässt sich ein Vorlauftemperaturfühler in einem Gebäude nicht mit dem im nächsten vergleichen.

Trends und Alarme. Erst wenn Geräte und Objekte sauber erfasst sind, lassen sich Trendaufzeichnungen und Alarme verlässlich einrichten und prüfen.

Auswertung und Optimierung. Am Ende dieser Kette steht die eigentliche Arbeit der eBO: Verläufe analysieren, Abweichungen erkennen, Einstellungen anpassen und die Wirkung kontrollieren.

Fehlt ein Glied, verschiebt sich der Aufwand nach hinten. Die Betriebsoptimierung verbringt dann einen grossen Teil ihrer Zeit mit Datenbereinigung, statt mit Optimierung.

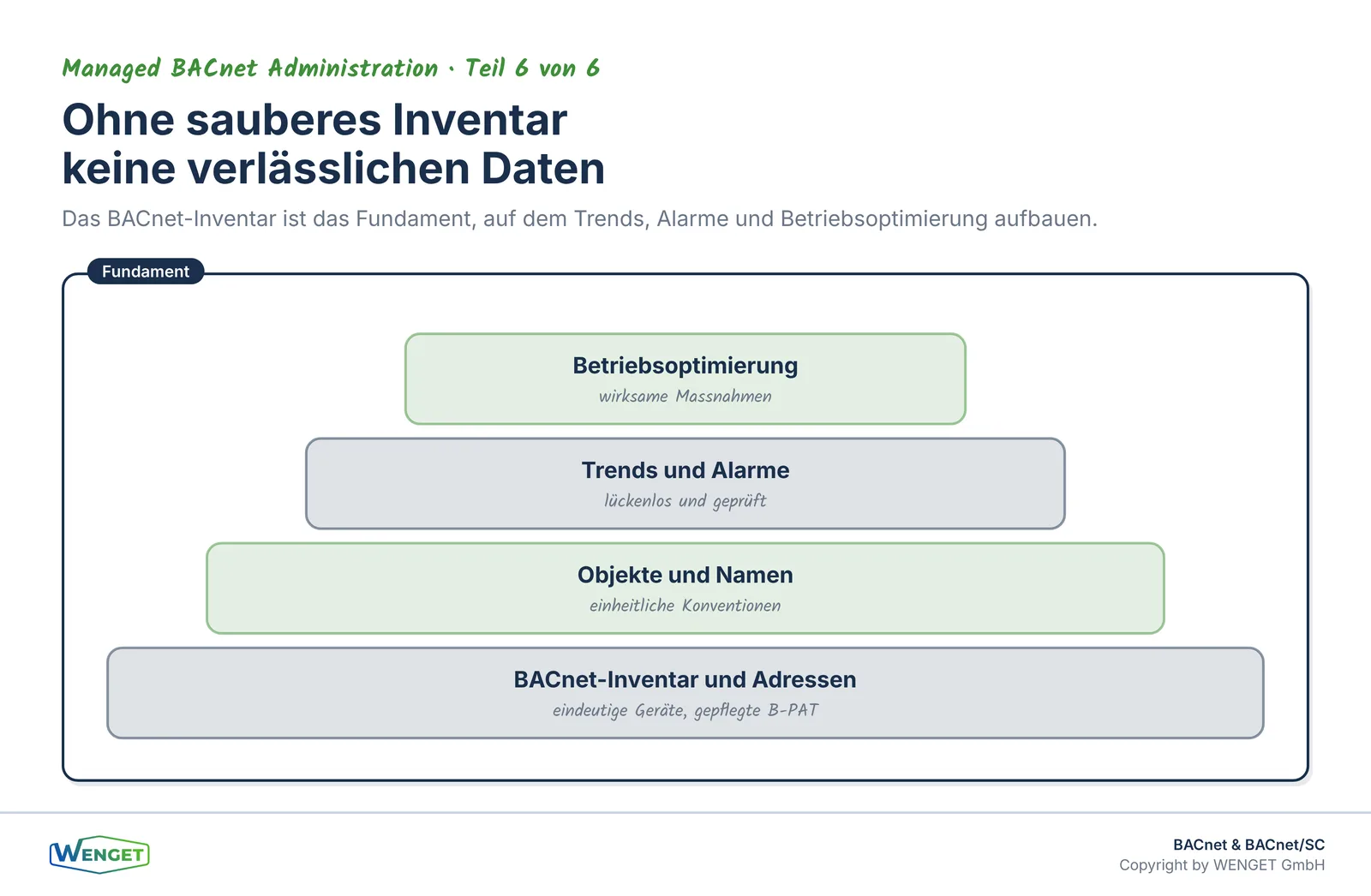

Was ein gepflegtes Inventar für die eBO leistet

Ein BACnet-Administrator, der Vorgaben, Adressen und Inventar führt, schafft genau die Grundlage, die eine eBO braucht. Die Namenskonventionen sind festgelegt und werden in jedem Projekt geprüft. Die B-PAT zeigt, welche Geräte wo im Netz sind. Und nach jedem Geräteersatz oder jeder Erweiterung wird das Inventar nachgeführt, sodass Trends und Auswertungen nicht plötzlich ins Leere laufen.

In unserer Stufe Managed BACnet Administration Plus gehört die Bereitstellung strukturierter Daten für die energetische Betriebsoptimierung ausdrücklich zum Leistungsumfang. Damit verbinden sich zwei Aufgaben, die in vielen Portfolios getrennt laufen: die Pflege der BACnet-Infrastruktur und die Nutzung ihrer Daten.

Wichtig ist uns dabei eine klare Aussage: Ein sauberes Inventar spart für sich allein keine Energie. Es ist die Voraussetzung dafür, dass Optimierungsmassnahmen gezielt, schnell und nachprüfbar umgesetzt werden können. Wie viel eine eBO in einem bestimmten Gebäude bewirkt, hängt von den Anlagen und ihrem heutigen Betrieb ab und lässt sich erst nach einer Analyse beurteilen.

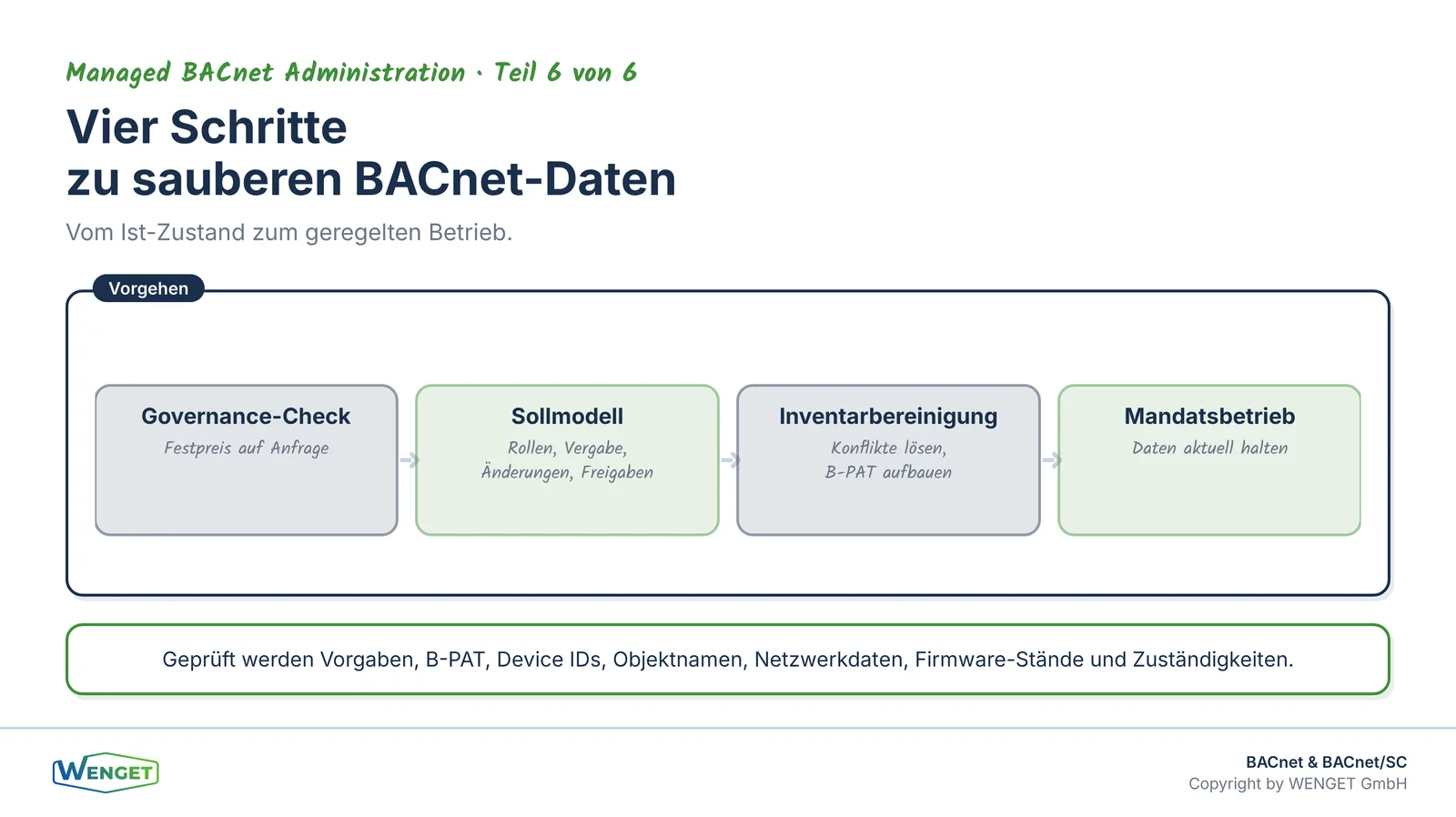

Der Weg dorthin in vier Schritten

1. BACnet-Governance-Check

Der Einstieg ist der BACnet-Governance-Check zum Festpreis auf Anfrage. Wir prüfen die vorhandenen BACnet-Vorgaben, die B-PAT, die Vergabe der Device IDs, die Objektnamen, die Netzwerkdaten, die Firmware-Stände, die Zuständigkeiten und bekannte Abweichungen. Das Ergebnis ist ein klares Bild des Ist-Zustands und der wichtigsten Lücken.

2. Sollmodell

Auf dieser Grundlage legen wir gemeinsam fest, wie es künftig laufen soll: eine Rollenmatrix, die zeigt, wer welche Aufgabe übernimmt, der Ablauf der Adressvergabe, das Vorgehen bei Änderungen und die Freigabewege.

3. Inventarbereinigung

Danach wird das bestehende Inventar bereinigt: Konflikte werden aufgelöst, fehlende Angaben ergänzt und die B-PAT gesamthaft aufgebaut. Dieser Schritt ist oft der aufwendigste, aber er schafft die Grundlage für alles Weitere.

4. Mandatsbetrieb

Im laufenden Mandat halten wir Vorgaben, Adressen und Inventar aktuell, koordinieren Projekte und stellen je nach Stufe die strukturierten Daten für die Betriebsoptimierung bereit.

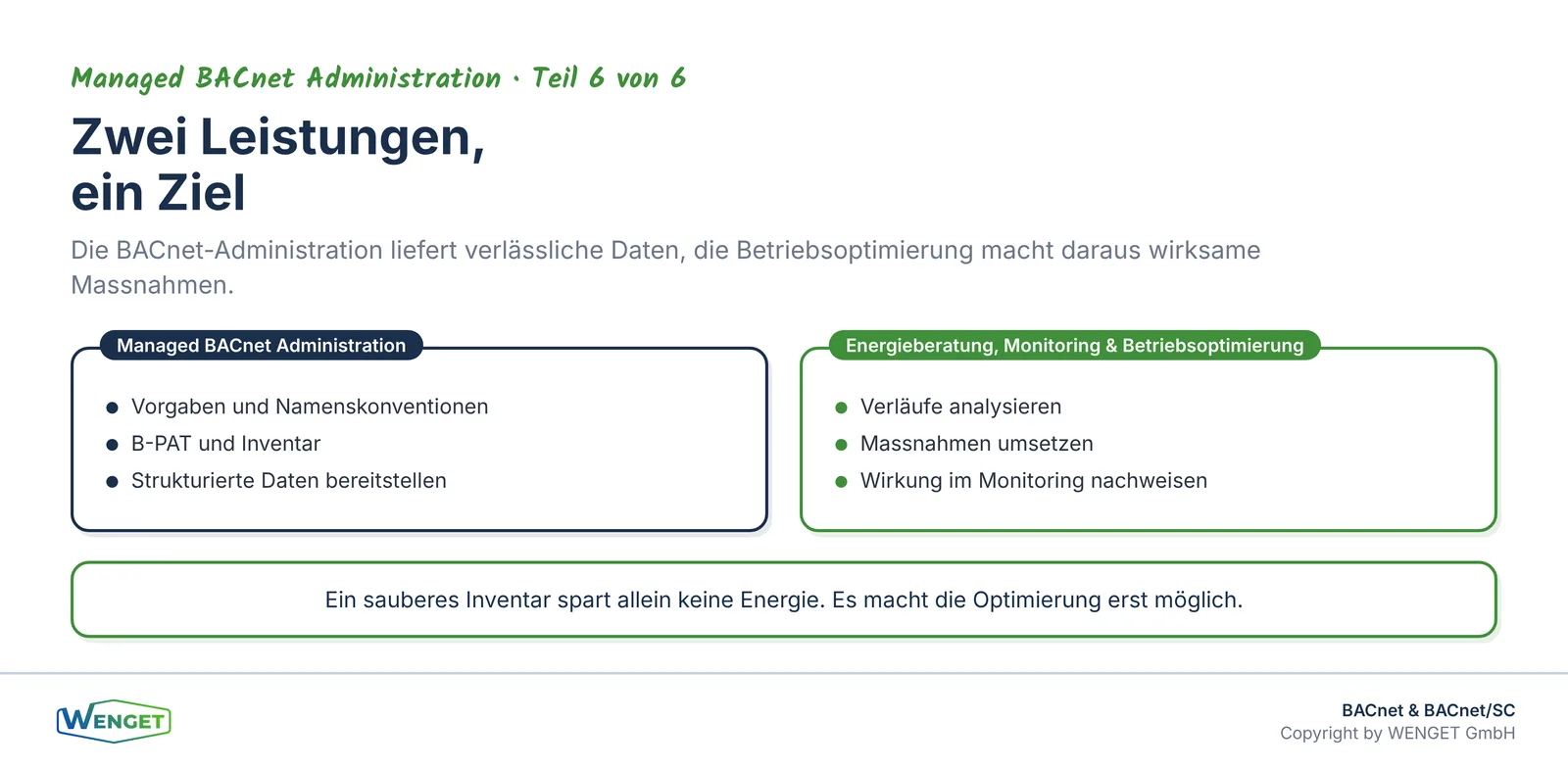

Das Zusammenspiel mit der Betriebsoptimierung

Bei WENGET gehören beide Seiten zu unserem Leistungsangebot. Die Managed BACnet Administration sorgt für eine verlässliche Datengrundlage. Unsere Leistung Energieberatung, Monitoring und Betriebsoptimierung nutzt diese Daten, um Anlagen gezielt zu optimieren und die Wirkung im Monitoring nachzuweisen. Wer beides aus einer Hand bezieht, vermeidet Schnittstellenverluste zwischen Datenpflege und Auswertung.

Gleichzeitig bleiben beide Leistungen unabhängig nutzbar. Ein Betreiber kann die BACnet-Administration beauftragen und die Betriebsoptimierung intern oder mit einem anderen Partner umsetzen. Die strukturierten Daten stehen dann allen Beteiligten zur Verfügung.

Der rote Faden zu unseren Fachbeiträgen

Diese Serie hat gezeigt, warum ein BACnet-Netz eine verantwortliche Stelle braucht (Teil 1), was die KBOB vom BACnet-Administrator verlangt (Teil 2), warum ein Mandat oft besser passt als eine Vollzeitstelle (Teil 3), welche drei Stufen es gibt (Teil 4) und wie BACnet/SC im Betrieb verwaltet wird (Teil 5). Wie eine energetische Betriebsoptimierung im Detail abläuft und welche Pflichten für Betreiber gelten, vertiefen unsere Fachbeiträge zur energetischen Betriebsoptimierung.

Fazit

Die energetische Betriebsoptimierung braucht eindeutig zuordenbare Datenpunkte, lückenlose Trends, funktionierende Alarme und verlässliche Gerätedaten. All das beginnt mit einem gepflegten BACnet-Inventar. Ein sauberes Inventar spart allein keine Energie, aber es sorgt dafür, dass die eBO ihre Zeit für Optimierung statt für Datensuche verwendet. Der Weg dorthin führt über den Governance-Check, ein klares Sollmodell, die Bereinigung des Inventars und einen geregelten Mandatsbetrieb.

Sie haben Fragen dazu?

Sie planen eine Betriebsoptimierung und fragen sich, ob Ihre BACnet-Daten dafür bereit sind? Wir starten mit dem BACnet-Governance-Check zum Festpreis auf Anfrage und zeigen Ihnen, wo Ihre Datengrundlage heute steht. Mehr dazu unter wenget.ch/services/bacnet-administrator/ oder über info@wenget.ch.

Quellenverzeichnis

• KBOB Leitfaden zu KBOB Empfehlung BACnet Anwendung, Version 2.0, Juli 2021 (Kap. 4.1 BACnet Administrator, Kap. 5 Verwalten von BACnet Inventar, Kap. 5.1 B-PAT)
• KBOB Empfehlung BACnet Anwendung, Version 2.0, Juli 2021 (Eindeutigkeit von Objekten und Objektnamen)
• SN EN ISO 52120-1 (SIA 386.111): Energieeffizienz von Gebäuden, Einfluss von Gebäudeautomation und Gebäudemanagement
• SN EN ISO 16484-5 (SIA 386.155): Datenkommunikationsprotokoll BACnet
• Eigene Projekterfahrung der WENGET GmbH aus Betriebsoptimierung, Energiemonitoring und BACnet-Analysen
