Was jeder Betreiber über seine GA-Anlage wissen sollte

Gebäudeautomation ist im Betrieb oft ein blinder Fleck. Die Anlage läuft, die Räume sind beheizt, die Lüftung dreht sich. Solange nichts auffällt, fragt kaum jemand nach. Doch in unserer täglichen Arbeit mit Betreibern, Infrastrukturleitern und Facility Managern stellen wir immer wieder fest: Wenn etwas schiefgeht, fehlen genau die fünf Grundlagen, die eine schnelle und sichere Reaktion erst möglich machen. Dieser erste Teil der Serie «Der Betreiber-Kompass» zeigt, welche das sind, was passiert, wenn sie fehlen, und wie Sie mit einer einfachen Selbstprüfung herausfinden, wo Sie heute stehen.

Die gute Nachricht vorweg: Es geht nicht darum, die Technik im Detail zu beherrschen. Es geht darum, die eigene Anlage zu kennen. Das ist ein Unterschied, der im Alltag viel ausmacht.

Warum das Grundwissen so oft fehlt

Die Übergabe einer GA-Anlage ist in der Praxis häufig ein Moment, der unter Zeitdruck stattfindet. Das Gebäude wird bezogen, der Betrieb läuft an, und die Dokumentation landet irgendwo im Ordner oder auf einem Netzlaufwerk. Wer die Anlage gebaut hat, kennt sie. Wer sie betreibt, übernimmt sie.

Dieser Übergang ist der häufigste Ursprung von Wissenslücken. Hinzu kommt, dass GA-Anlagen über Jahre wachsen: Erweiterungen werden eingebaut, Einstellungen angepasst, Alarme stummgeschaltet. Was ursprünglich dokumentiert war, stimmt nach einigen Jahren oft nicht mehr mit dem überein, was tatsächlich im System läuft. Wir kennen Anlagen, bei denen die Passwörter seit der Inbetriebnahme nie geändert wurden und niemand mehr weiss, wer Zugang hat. Und wir kennen Anlagen, bei denen Alarme seit Monaten ausgelöst werden, ohne dass jemand davon weiss, weil die Weiterleitung falsch konfiguriert ist.

Die VDI 3810 beschreibt das Betreiben und Instandhalten von gebäudetechnischen Anlagen als eine Aufgabe, die aktives Wissen voraussetzt. Nicht nur Reaktion auf Störungen, sondern planmässiges Kennen der eigenen Anlage. Dieses Wissen beginnt mit fünf konkreten Punkten.

Punkt 1: Die Systemstruktur kennen

Wer seine GA-Anlage nicht kennt, kann sie nicht steuern. Das klingt selbstverständlich, ist es aber nicht. In der Praxis begegnen uns regelmässig Betreiber, die nicht wissen, wie viele Automationsstationen ihre Anlage hat, welche Gewerke daran angeschlossen sind und wie die Kommunikation zwischen den Ebenen organisiert ist.

Die Systemstruktur einer GA-Anlage gliedert sich typischerweise in drei Ebenen: die Feldebene mit Sensoren und Aktoren, die Automationsebene mit den Steuergeräten und die Managementebene mit der Visualisierung und Bedienung. Diese Struktur ist keine Theorie, sie ist die Grundlage dafür, dass Sie im Störungsfall wissen, wo Sie suchen müssen. Wenn ein Raum nicht heizt, ist es ein Unterschied, ob das Problem an einem Ventil, in einer Automationsstation oder in der Sollwertvorgabe der Managementebene liegt.

Was Sie als Betreiber kennen sollten: Wie viele Automationsstationen hat Ihre Anlage, und welche Gewerke steuern sie? Welches Kommunikationsprotokoll wird verwendet? Gibt es eine Managementebene, und wer hat Zugang dazu? Sind Teile der Anlage über IP-Netzwerke verbunden, und wer betreibt diese Infrastruktur? Welche Teile der Anlage wurden wann zuletzt erneuert oder erweitert?

Diese Fragen müssen Sie nicht selbst beantworten können. Aber Sie müssen wissen, wo die Antworten stehen. Ein aktuelles Anlagenschema und eine Systemübersicht gehören zu den Grunddokumenten, die jeder Betreiber griffbereit haben sollte. Wie eine solche Bestandsaufnahme strukturiert wird, beschreiben wir im Artikel «Bestandsaufnahme: Wo stehe ich heute mit meiner Gebäudetechnik?».

Punkt 2: Zugänge und Passwörter

Dieser Punkt ist in der Praxis einer der heikelsten. Zugänge zu GA-Systemen sind oft historisch gewachsen: Der Inbetriebnahmetechniker hat ein Passwort gesetzt, der Servicetechniker ein anderes, und irgendwann weiss niemand mehr, welche Zugangsdaten aktuell gültig sind. Oder schlimmer: Es gibt ein einziges Passwort, das seit Jahren unverändert ist und das alle kennen, die je an der Anlage gearbeitet haben.

Zugänge zur GA-Anlage sind sicherheitsrelevant. Wer Zugang zur Managementebene hat, kann Sollwerte ändern, Zeitprogramme anpassen und im schlimmsten Fall Anlagen ausschalten. Die KBOB-Empfehlung zur IKT-Sicherheit in der Gebäudeautomation macht deutlich, dass die Verantwortung für Zugänge und Berechtigungen bei der Betreiberorganisation liegt. Das bedeutet: Sie müssen wissen, wer Zugang hat, auf welcher Ebene, und mit welchen Rechten.

Was Sie als Betreiber kennen sollten: Gibt es eine aktuelle Liste aller Zugänge zur GA-Anlage, gegliedert nach Ebenen und Benutzerrollen? Wurden Zugangsdaten nach dem Ende von Wartungsverträgen oder nach Personalwechseln geändert? Gibt es Fernzugänge, und wer hat diese eingerichtet? Sind die Zugänge dokumentiert und an einem sicheren Ort hinterlegt?

Ein Fernzugang, der nach Abschluss eines Servicevertrags nicht deaktiviert wurde, ist kein theoretisches Risiko. Wir empfehlen, Zugangsdaten und Berechtigungen mindestens einmal jährlich zu überprüfen und bei jedem Wechsel von Dienstleistern aktiv zu handeln. Mehr zu den technischen Aspekten der Zugangssicherheit finden Sie im Artikel «KBOB IKT-Sicherheit in der Gebäudeautomation: Was die neue Empfehlung für Planer und Betreiber bedeutet».

Punkt 3: Die Datenpunktliste

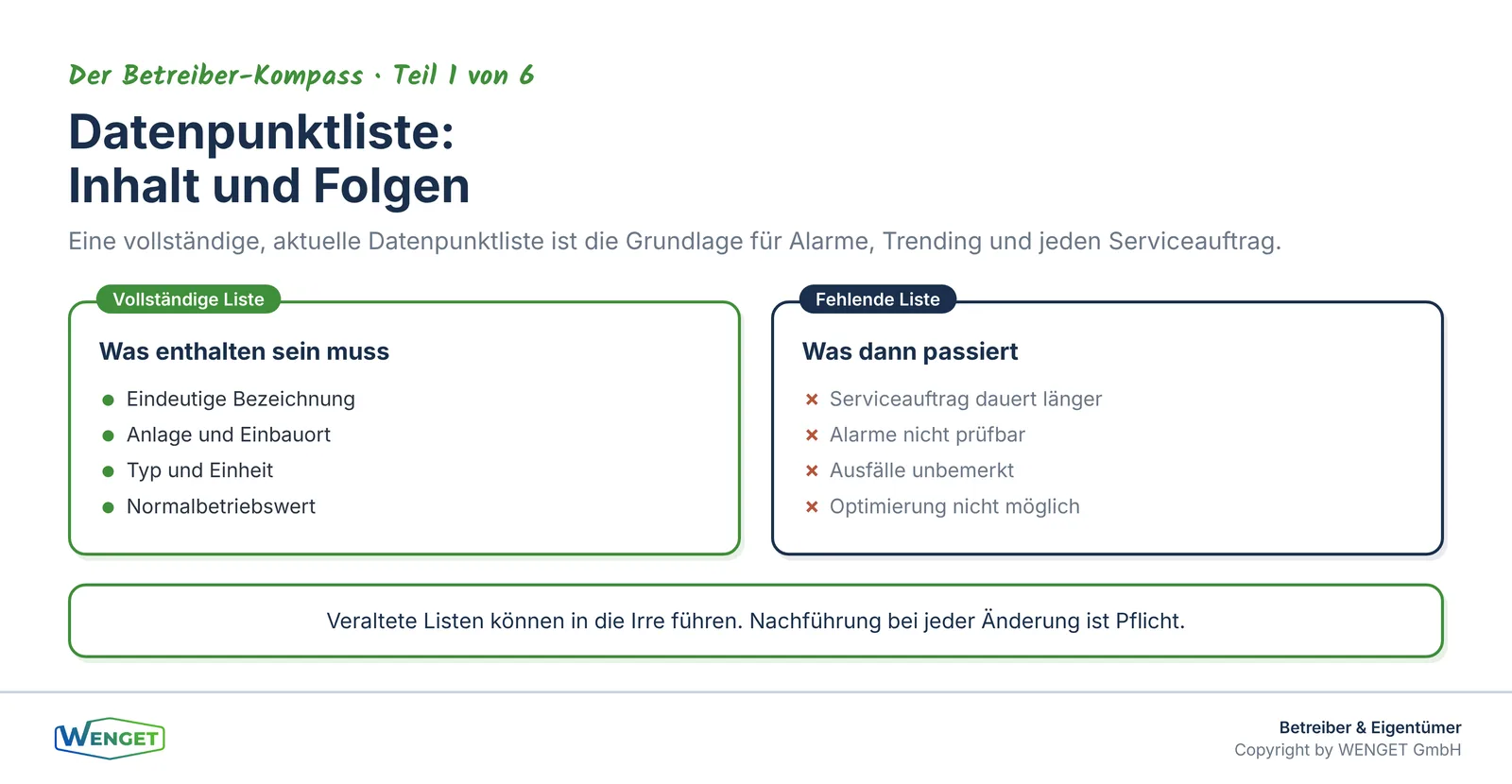

Die Datenpunktliste ist das Verzeichnis aller Messpunkte, Steuersignale und Rückmeldungen, die in einer GA-Anlage vorhanden sind. Sie ist das Herzstück der Dokumentation und gleichzeitig das Dokument, das in der Praxis am häufigsten fehlt oder veraltet ist.

Warum ist die Datenpunktliste so wichtig? Weil sie die Grundlage für alles andere ist: für die Alarmkonfiguration, für das Trending, für die Energieauswertung und für jeden Serviceauftrag. Wer nicht weiss, welche Datenpunkte seine Anlage hat, kann nicht gezielt prüfen, ob alle Messpunkte plausible Werte liefern. Er kann nicht beurteilen, ob ein Alarm korrekt konfiguriert ist. Und er kann nicht feststellen, ob ein Datenpunkt seit Wochen auf einem festen Wert hängt, weil ein Sensor ausgefallen ist.

Eine vollständige Datenpunktliste enthält für jeden Punkt mindestens: eine eindeutige Bezeichnung, die zugehörige Anlage und den Einbauort, den Typ des Datenpunkts (Messwert, Sollwert, Befehl, Rückmeldung), die Einheit und den Wertebereich sowie den Zustand bei Normalbetrieb. In BACnet-Anlagen entspricht dies den Objekten und Eigenschaften, die im System hinterlegt sind. Wie diese Struktur aufgebaut wird, beschreiben wir im Artikel «Datenpunktlisten & Beschriftungsregeln: Die unsichtbare Grundlage des Betriebs».

Was Sie als Betreiber kennen sollten: Existiert eine Datenpunktliste für Ihre Anlage, und ist sie aktuell? Stimmt die Liste mit dem überein, was im System tatsächlich vorhanden ist? Wer ist verantwortlich dafür, die Liste bei Änderungen nachzuführen? Können Sie anhand der Liste nachvollziehen, welcher Datenpunkt zu welcher Anlage gehört?

Eine veraltete Datenpunktliste ist besser als keine, aber sie kann auch in die Irre führen. Wir empfehlen, die Liste bei jeder grösseren Änderung an der Anlage zu aktualisieren und mindestens alle drei Jahre systematisch zu prüfen.

Punkt 4: Die Alarmkonfiguration

Alarme sind das Frühwarnsystem einer GA-Anlage. Sie melden Störungen, Grenzwertverletzungen und Ausfälle. Aber nur dann, wenn sie richtig konfiguriert sind und die Meldungen auch dort ankommen, wo jemand reagieren kann.

In der Praxis sehen wir drei häufige Probleme. Erstens: Alarme, die niemand empfängt. Die Anlage meldet, aber die Weiterleitungsadresse ist veraltet, der Empfänger hat das Unternehmen verlassen, oder die E-Mail-Adresse wurde nie eingerichtet. Zweitens: Alarme, die zu häufig ausgelöst werden und deshalb ignoriert werden. Wenn eine Anlage täglich Dutzende von Meldungen produziert, von denen die meisten keine Reaktion erfordern, verlieren die wirklich wichtigen Alarme ihre Wirkung. Drittens: Alarme, die gar nicht konfiguriert sind, obwohl ein Grenzwert überschritten wird. Das passiert häufig bei Erweiterungen, wenn neue Datenpunkte hinzugefügt werden, ohne die Alarmkonfiguration anzupassen.

Die VDI 3814 Teil 4 behandelt die Anforderungen an Alarmmanagement in GA-Systemen und macht deutlich, dass eine durchdachte Alarmstruktur nicht nur technisch, sondern auch organisatorisch verankert sein muss. Es braucht klare Zuständigkeiten: Wer empfängt welchen Alarm, wer reagiert, und wer ist verantwortlich, wenn keine Reaktion erfolgt?

Was Sie als Betreiber kennen sollten: Wer empfängt heute die Alarme Ihrer Anlage, und auf welchem Weg? Sind die Empfängeradressen aktuell? Gibt es eine Klassifizierung der Alarme nach Dringlichkeit? Werden Alarme quittiert, und ist nachvollziehbar, wer wann reagiert hat? Gibt es Alarme, die seit Wochen oder Monaten aktiv sind, ohne dass eine Ursache behoben wurde?

Wie Sie Alarme richtig lesen und darauf reagieren, ist Thema von Teil 3 dieser Serie: «Alarme verstehen und richtig reagieren: Ein Leitfaden für Betreiber».

Punkt 5: Die Trending-Einstellungen

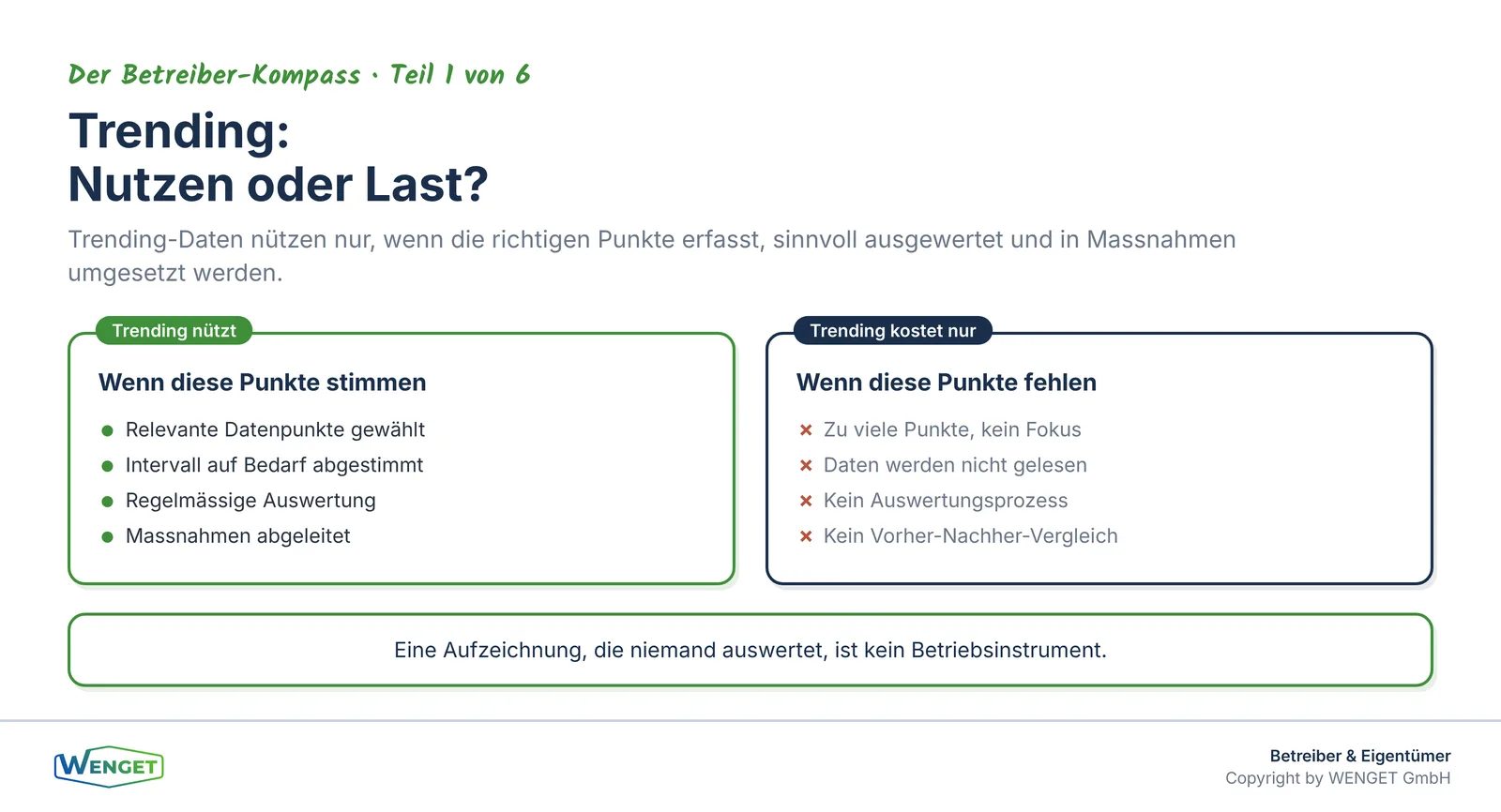

Trending bedeutet, dass die GA-Anlage Messwerte über die Zeit aufzeichnet. Diese Aufzeichnungen sind die Grundlage für jede Betriebsoptimierung, für die Fehlersuche und für den Nachweis, dass eine Anlage korrekt funktioniert.

Ohne Trending-Daten können Sie nicht beurteilen, ob eine Heizung nachts wirklich abschaltet, ob eine Lüftungsanlage die Sollwerte einhält oder ob ein Sensor seit Wochen einen falschen Wert liefert. Sie können auch nicht nachweisen, ob eine Optimierungsmassnahme eine Wirkung hatte. Trending ist damit nicht nur ein technisches Feature, sondern ein Betriebsinstrument.

In der Praxis sind Trending-Einstellungen oft unvollständig oder nicht auf die Bedürfnisse des Betriebs abgestimmt. Manchmal werden zu viele Datenpunkte mit zu hoher Auflösung aufgezeichnet, was zu grossen Datenmengen führt, die niemand auswertet. Manchmal werden zu wenige Punkte erfasst, sodass wichtige Betriebszustände nicht nachvollzogen werden können. Und manchmal sind die Aufzeichnungsintervalle so gewählt, dass kurzfristige Ereignisse unsichtbar bleiben.

Was Sie als Betreiber kennen sollten: Welche Datenpunkte werden in Ihrer Anlage aufgezeichnet, und in welchem Intervall? Wie lange werden die Daten gespeichert? Wer hat Zugang zu den Trending-Daten, und wer wertet sie aus? Gibt es eine regelmässige Auswertung, und führt sie zu konkreten Massnahmen?

Trending-Daten sind nur nützlich, wenn sie ausgewertet werden. Eine Aufzeichnung, die niemand liest, kostet Speicherplatz und bringt nichts. Wie Sie aus Monitoring-Daten konkrete Einsparpotenziale ableiten, zeigt der Artikel «Einsparpotenziale lesen und priorisieren: was die Monitoring-Daten wirklich zeigen».

Was passiert, wenn diese fünf Dinge fehlen?

Die Konsequenzen sind selten dramatisch und sofort sichtbar. Sie zeigen sich schleichend, über Monate und Jahre. Eine Anlage, deren Systemstruktur niemand kennt, wird bei Störungen langsamer behoben, weil die Fehlersuche länger dauert. Eine Anlage mit veralteten Zugangsdaten ist ein Sicherheitsrisiko, das erst dann sichtbar wird, wenn es zu spät ist. Eine fehlende Datenpunktliste macht jeden Serviceauftrag aufwendiger und teurer, weil der Techniker zuerst herausfinden muss, was überhaupt vorhanden ist.

Alarme, die niemand empfängt, führen dazu, dass Störungen unbemerkt bleiben. Ein Ventil, das klemmt, ein Sensor, der falsche Werte liefert, eine Pumpe, die im Dauerbetrieb läuft: Das sind Zustände, die Energie verschwenden und Anlagen vorzeitig verschleissen. Und fehlende Trending-Daten bedeuten, dass Betriebsoptimierungen blind durchgeführt werden, ohne Vorher-Nachher-Vergleich und ohne Nachweis.

Wir haben in unserer Arbeit Anlagen gesehen, bei denen alle fünf Punkte gleichzeitig fehlten. Das Ergebnis ist eine Anlage, die zwar läuft, aber niemand weiss, wie gut. Und wenn etwas nicht stimmt, weiss niemand, seit wann. Was schlechte Gebäudeautomation wirklich kostet, haben wir im Artikel «Was schlechte Gebäudeautomation wirklich kostet» ausführlich beschrieben.

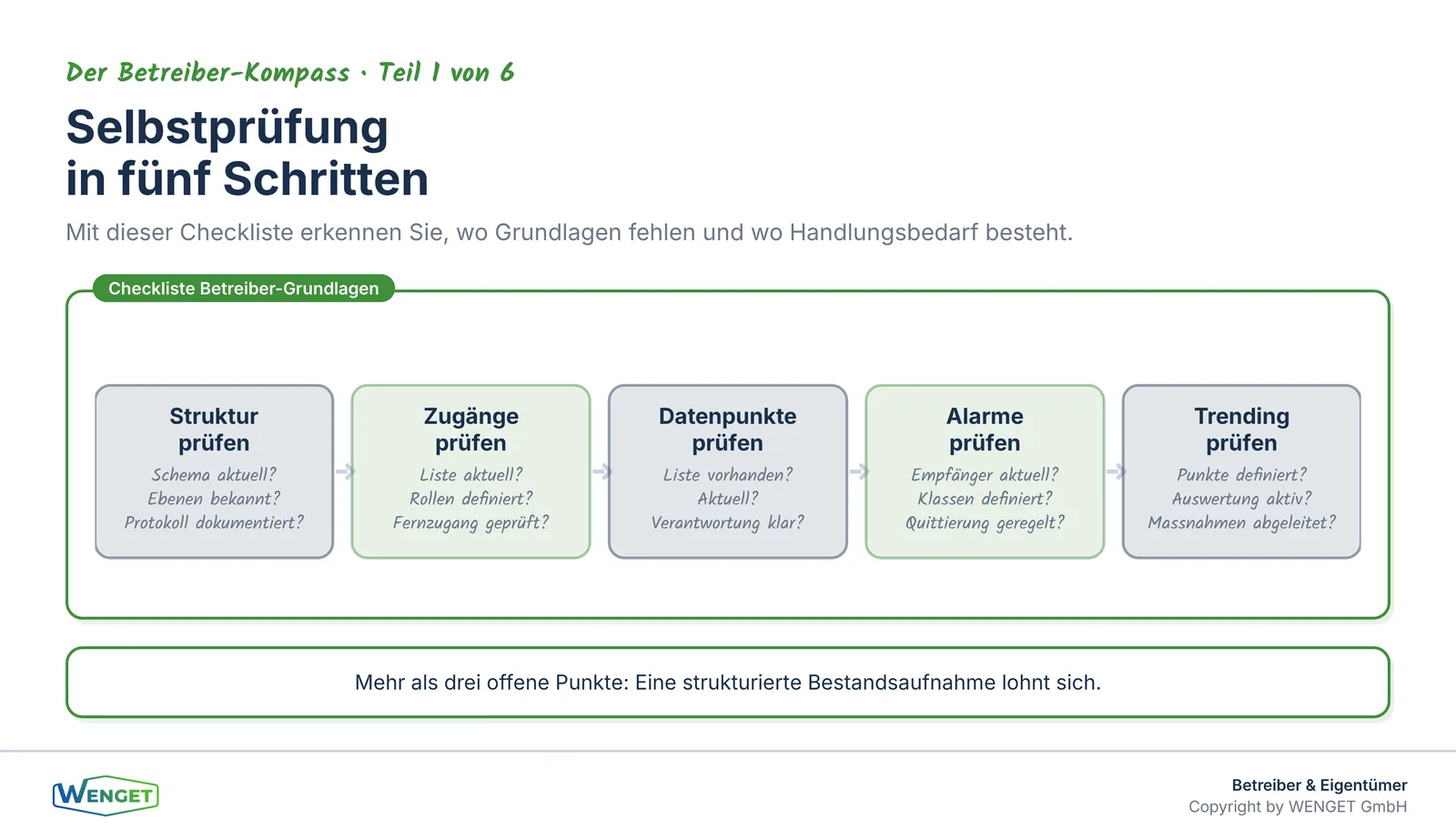

Checkliste zur Selbstprüfung

Die folgende Checkliste hilft Ihnen, den heutigen Stand Ihrer Anlage einzuschätzen. Sie ist kein Audit-Instrument, sondern ein erster Orientierungsrahmen.

Systemstruktur

• Ich weiss, wie viele Automationsstationen meine Anlage hat und welche Gewerke sie steuern.
• Es gibt ein aktuelles Anlagenschema, das den tatsächlichen Zustand widerspiegelt.
• Ich weiss, welches Kommunikationsprotokoll verwendet wird und wer die Netzwerkinfrastruktur betreibt.

Zugänge und Passwörter

• Es gibt eine aktuelle Liste aller Zugänge zur GA-Anlage mit Benutzerrollen und Berechtigungen.
• Zugangsdaten wurden nach dem letzten Wechsel von Dienstleistern überprüft und bei Bedarf geändert.
• Fernzugänge sind dokumentiert und auf aktive Nutzung beschränkt.

Datenpunktliste

• Es gibt eine vollständige Datenpunktliste, die mit dem tatsächlichen Systeminhalt übereinstimmt.
• Die Liste wurde bei der letzten Änderung an der Anlage aktualisiert.
• Es ist klar geregelt, wer für die Nachführung der Liste verantwortlich ist.

Alarmkonfiguration

• Alle Alarme werden an aktuelle Empfänger weitergeleitet.
• Es gibt eine Klassifizierung der Alarme nach Dringlichkeit.
• Alarme werden quittiert, und die Quittierung ist nachvollziehbar dokumentiert.

Trending

• Es ist bekannt, welche Datenpunkte aufgezeichnet werden und in welchem Intervall.
• Trending-Daten werden regelmässig ausgewertet.
• Die Auswertung führt zu konkreten Massnahmen oder Entscheiden.

Wenn Sie bei mehr als drei Punkten unsicher sind oder mit Nein antworten müssen, lohnt sich eine strukturierte Bestandsaufnahme. Das ist kein Zeichen für eine schlechte Anlage, sondern für eine typische Situation nach einigen Jahren Betrieb.

Der Einstieg in die Betriebsoptimierung

Wer diese fünf Grundlagen kennt, hat die Voraussetzungen für einen gezielten Einstieg in die Betriebsoptimierung geschaffen. Nicht weil Optimierung automatisch folgt, sondern weil ohne diese Grundlagen jede Optimierung auf unsicherem Fundament steht.

Betriebsoptimierung beginnt nicht mit neuer Technik. Sie beginnt damit, zu verstehen, was die vorhandene Anlage tut, ob sie das Richtige tut und ob sie es effizient tut. Das setzt voraus, dass man Zugang zu den Daten hat, die Daten versteht und weiss, worauf man achten muss. Genau das ermöglichen die fünf Punkte, die wir in diesem Artikel beschrieben haben.

In den folgenden Teilen dieser Serie gehen wir auf konkrete Betriebssituationen ein: die Saisonumstellung, den Umgang mit Alarmen, die Wartungsplanung, das Energiemonitoring und den Krisenfall. Jeder dieser Teile baut auf dem Grundwissen auf, das dieser erste Teil legt.

Der rote Faden zu unseren Fachbeiträgen

Dieser Artikel ist der Einstieg in die Serie «Der Betreiber-Kompass». Die weiteren Teile vertiefen konkrete Betriebssituationen: Teil 2 «Saisonumstellung richtig machen: Was im Heizung-Kälte-Übergang schiefgeht» zeigt, was beim Wechsel zwischen Heiz- und Kühlbetrieb häufig schiefgeht. Teil 3 «Alarme verstehen und richtig reagieren: Ein Leitfaden für Betreiber» erklärt, wie Alarme gelesen und bewertet werden. Teil 4 «Wartungsplanung Gebäudetechnik: Was ein guter Servicevertrag enthalten muss» gibt Orientierung für die Vertragsgestaltung. Teil 5 «Energieverbrauch im Blick: Was Betreiber monatlich prüfen sollten» zeigt, welche Kennzahlen regelmässig geprüft werden sollten. Teil 6 «Was tun, wenn die Gebäudetechnik versagt? Ein Krisenplan für Betreiber» bereitet auf den Störungsfall vor.

Wer tiefer in die technischen Grundlagen einsteigen möchte, findet in der Serie «GA verstehen» einen strukturierten Einstieg. Besonders empfehlenswert als Ergänzung zu diesem Artikel ist «GA verstehen, Teil 5: Übergabe & Betrieb: Was der Betreiber von der GA wissen muss». Für Fragen rund um Zugangssicherheit und IKT ist der Artikel «KBOB IKT-Sicherheit in der Gebäudeautomation: Was die neue Empfehlung für Planer und Betreiber bedeutet» ein guter nächster Schritt. Und wer den Zusammenhang zwischen Datenpunktstruktur und Betriebsqualität verstehen möchte, findet in «Datenpunktlisten & Beschriftungsregeln: Die unsichtbare Grundlage des Betriebs» eine praxisnahe Darstellung.

Fazit

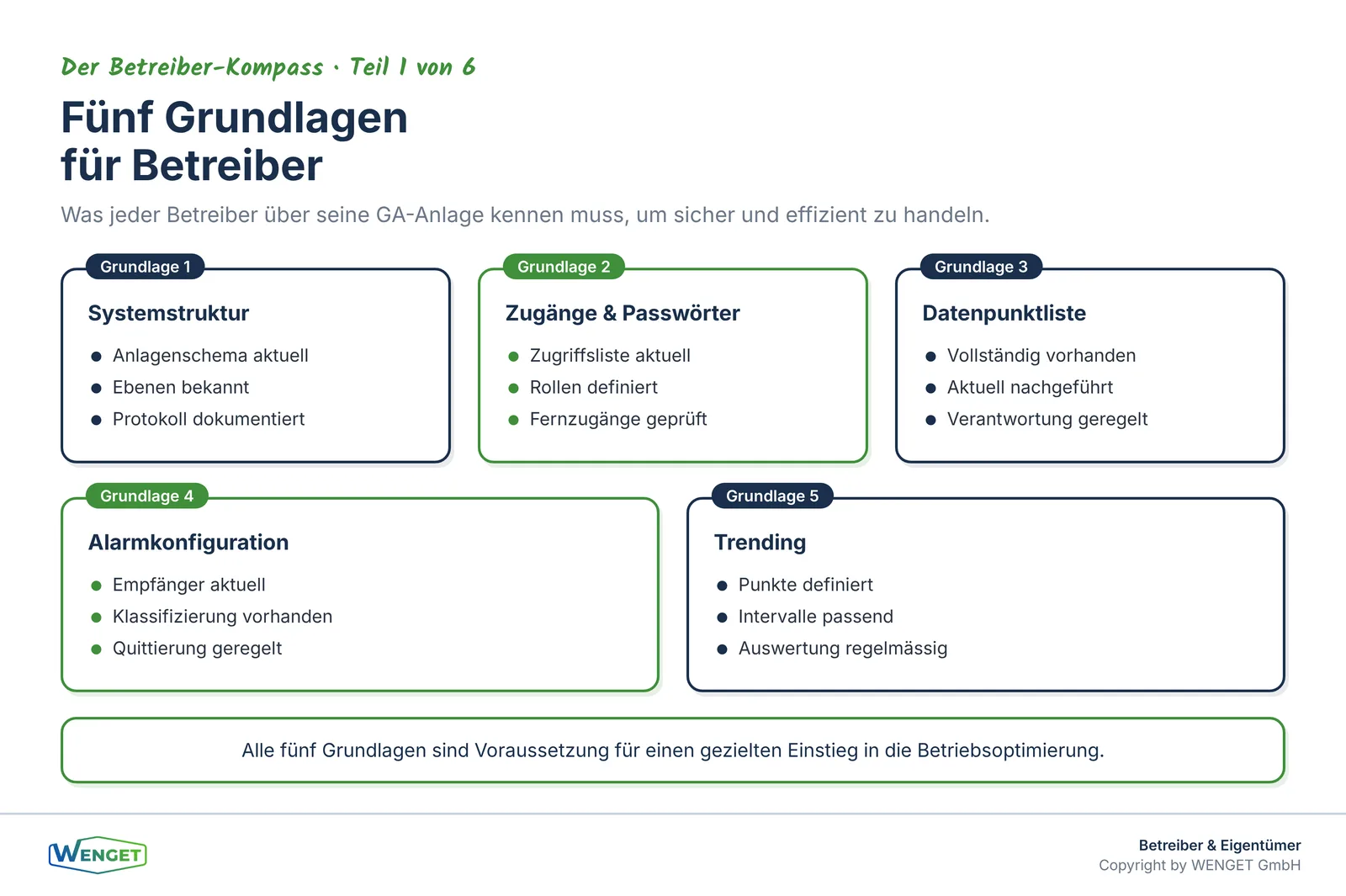

Fünf Dinge, die Betreiber über ihre GA-Anlage kennen sollten: die Systemstruktur, die Zugänge und Passwörter, die Datenpunktliste, die Alarmkonfiguration und die Trending-Einstellungen. Keines davon erfordert tiefes technisches Fachwissen. Alle fünf erfordern, dass jemand die Verantwortung übernimmt, diese Grundlagen zu kennen und aktuell zu halten.

In unserer Erfahrung ist das der häufigste Unterschied zwischen Anlagen, die gut funktionieren, und Anlagen, die zwar laufen, aber niemand weiss wie gut. Es ist kein technischer Unterschied, sondern ein organisatorischer. Und er lässt sich beheben, ohne grosse Investitionen, aber mit klarem Willen zur Auseinandersetzung mit der eigenen Anlage.

Die Checkliste in diesem Artikel ist ein erster Schritt. Wenn Sie dabei Lücken feststellen, sind Sie nicht allein. Und es gibt einen klaren Weg, diese Lücken zu schliessen.

Sie haben Fragen dazu?

Sie möchten wissen, wo Ihre GA-Anlage heute steht, und welche der fünf Grundlagen bei Ihnen fehlen oder veraltet sind? Wir helfen Ihnen bei einer strukturierten Bestandsaufnahme und zeigen, welche Schritte sinnvoll sind. Nehmen Sie Kontakt auf über wenget.ch oder info@wenget.ch.

Quellenverzeichnis

• VDI 3810: Betreiben und Instandhalten von gebäudetechnischen Anlagen (Grundlagen und Anforderungen an den planmässigen Betrieb)
• VDI 3814 Blatt 4: Gebäudeautomation, Planung, Anforderungen an das Alarmmanagement
• KBOB Empfehlung IKT-Sicherheit in der Gebäudeautomation, Version 1.0, Juli 2025 (Verantwortung der Betreiberorganisation für Zugänge und Berechtigungen)
• SWKI BA101-01: Leistungen der Gebäudeautomation (Grundlage für Betreiberaufgaben im GA-Umfeld)
• Eigene Projekterfahrung der WENGET GmbH aus Betreiber-Schulungen, GA-Analysen und Betriebsbegleitung in der Schweiz
