Was steuert die GA, und was regelt sie?

In Teil 1 unserer Serie „GA verstehen" haben wir die drei Grundbegriffe geklärt: Steuern heisst einen Befehl ausführen, Regeln heisst einen Sollwert halten und dabei laufend nachmessen, und Automatisieren heisst, die einzelnen Gewerke zu einer abgestimmten Gesamtlogik zusammenzuführen. Diese Unterscheidung ist die Grundlage. In diesem zweiten Teil wenden wir sie konkret an: Wir gehen Gewerk für Gewerk durch und zeigen, was eine Gebäudeautomation in der Praxis tatsächlich steuert, was sie regelt, was sie nur überwacht und was sie im Ernstfall alarmiert.

Der Artikel richtet sich an Bauherren, Projektentwickler sowie an Generalunternehmer und Totalunternehmer, die verstehen wollen, welche Funktionen sie eigentlich einkaufen. Denn wer die Funktionslandschaft kennt, stellt in der Planung die richtigen Fragen und erkennt früh, wo die teuren Lücken entstehen.

Ein Hinweis vorweg: Nicht jedes Gebäude braucht jede Funktion. Ein einfaches Lager stellt andere Anforderungen als ein Bürohochhaus oder ein Spital. Entscheidend ist nicht die maximale Ausstattung, sondern die passende. Der folgende Überblick zeigt deshalb nicht, was technisch alles möglich wäre, sondern was in der Praxis den Unterschied macht, und worauf es sich lohnt, in der Planung zu achten.

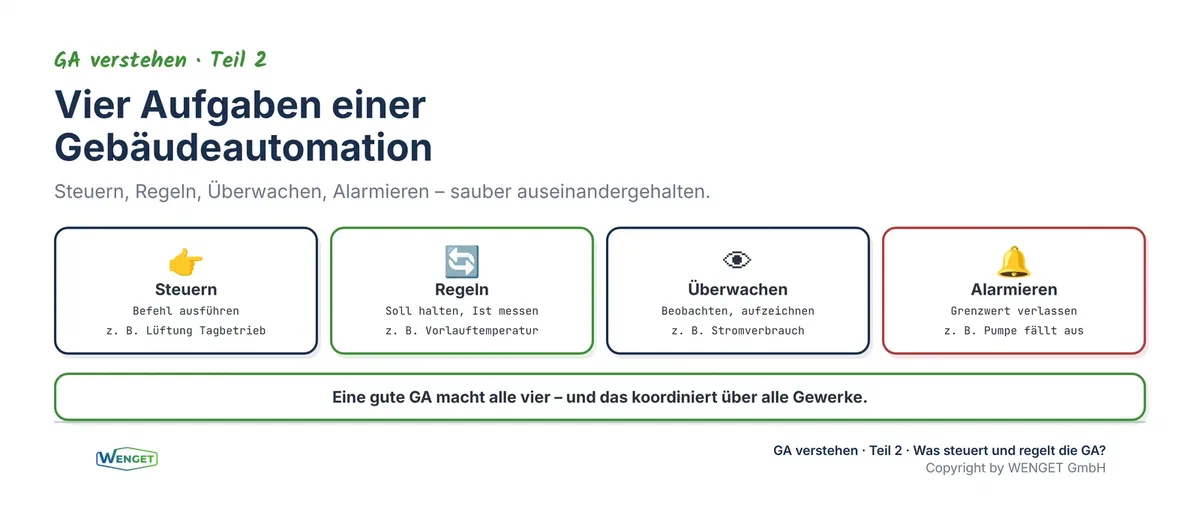

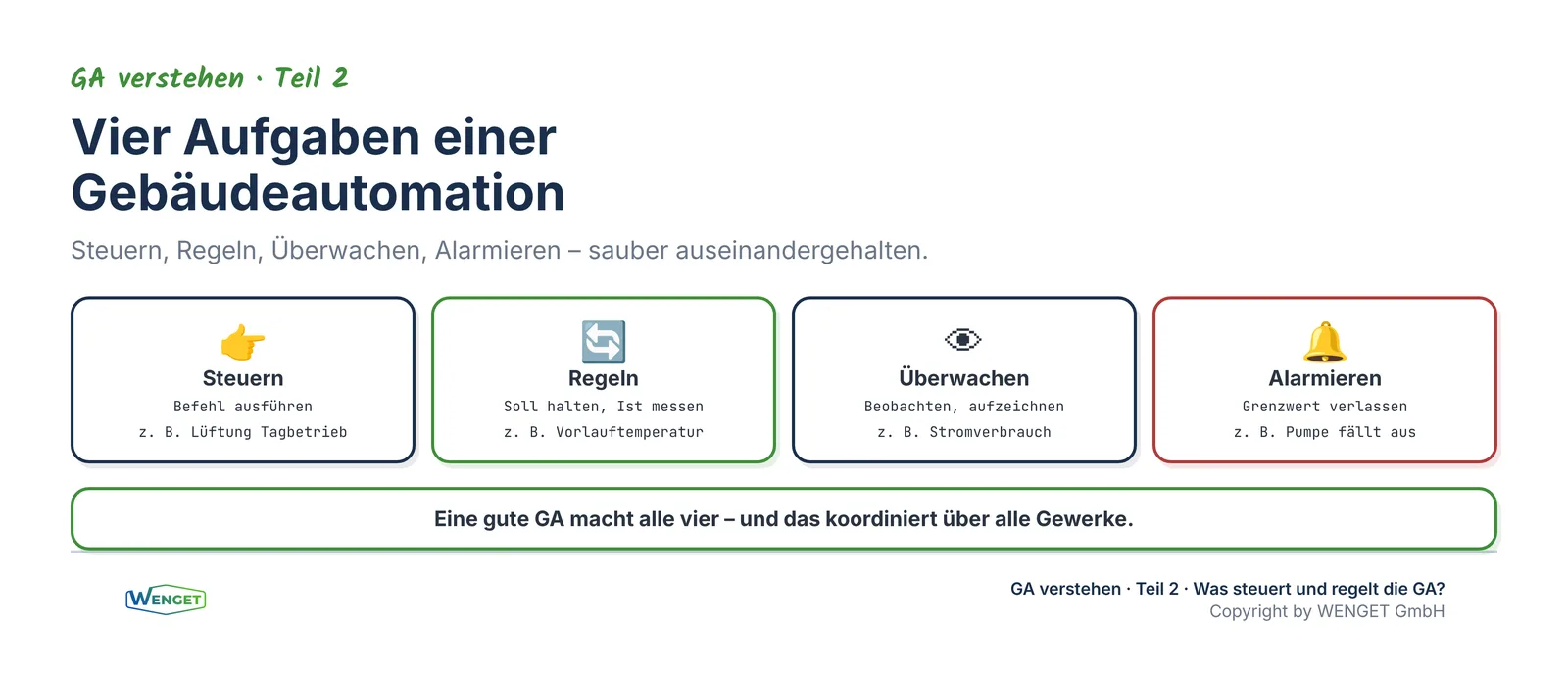

Steuern, Regeln, Überwachen, Alarmieren: vier Aufgaben

Bevor wir in die Gewerke einsteigen, lohnt sich eine kleine Erweiterung. In der Praxis erfüllt eine GA nicht drei, sondern vier Aufgaben, die sauber auseinanderzuhalten sind:

• Steuern: Ein Aktor wird auf Befehl in einen Zustand gebracht. Beispiel: Um 6 Uhr geht die Lüftung in den Tagbetrieb. Es gibt keine Rückmeldung darüber, ob das Ziel erreicht wurde.
• Regeln: Ein Sollwert wird vorgegeben, der Istwert gemessen und die Differenz laufend ausgeglichen. Beispiel: Die Vorlauftemperatur der Heizung wird über ein Ventil so nachgeführt, dass die gewünschte Raumtemperatur entsteht.
• Überwachen: Ein Wert wird beobachtet und aufgezeichnet, ohne aktiv einzugreifen. Beispiel: Der Stromverbrauch eines Kältesatzes wird als Trend mitgeschrieben.
• Alarmieren: Verlässt ein Wert den zulässigen Bereich, meldet die GA das. Beispiel: Fällt eine Pumpe aus, erscheint eine Störung auf der Bedienstation und wird per Nachricht weitergeleitet.

Eine gute Gebäudeautomation macht alle vier Dinge, und zwar über alle Gewerke hinweg koordiniert. Genau diese Koordination ist der Mehrwert, den ein einzelner Regler nie leisten kann.

Diese Vierteilung hilft auch bei der Beurteilung von Offerten. Wenn ein Angebot viele Datenpunkte auflistet, aber nicht erkennen lässt, welche davon geregelt und welche nur überwacht werden, fehlt die eigentliche Substanz. Ein reiner Messpunkt ist günstig, eine echte Regelfunktion mit sauberer Parametrierung ist der teurere, aber wertvolle Teil. Wer diesen Unterschied kennt, vergleicht Angebote auf der richtigen Ebene und fällt nicht auf grosse, aber inhaltsleere Datenpunktlisten herein.

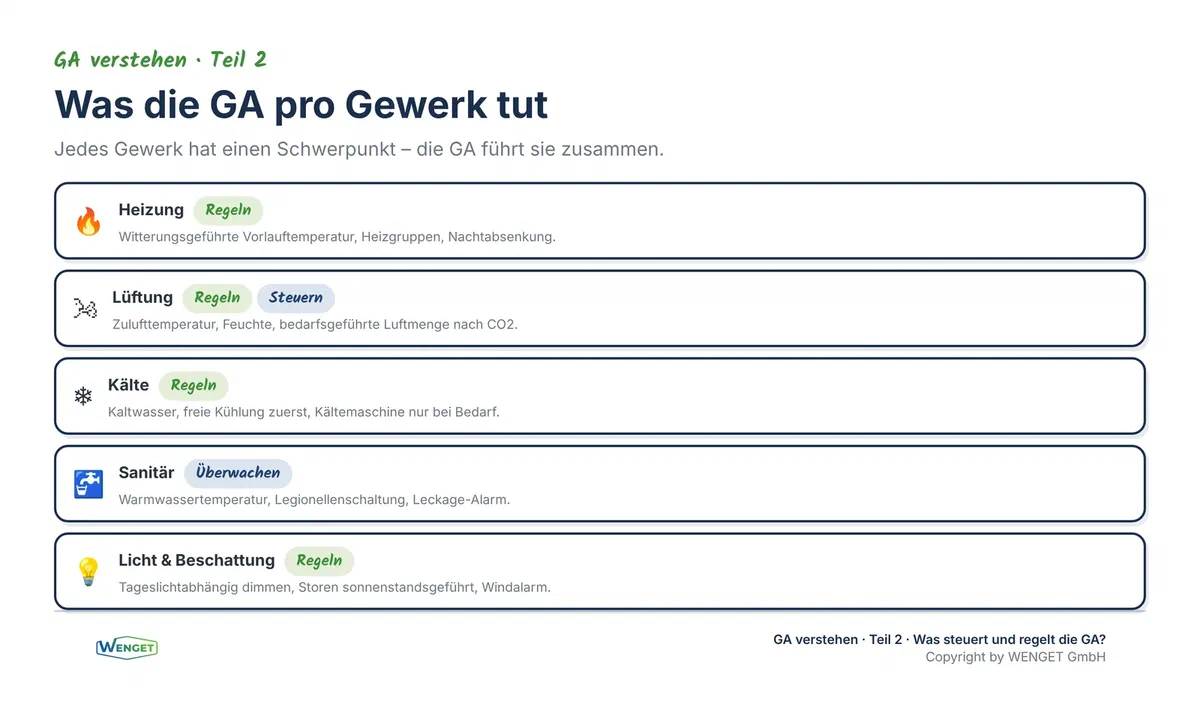

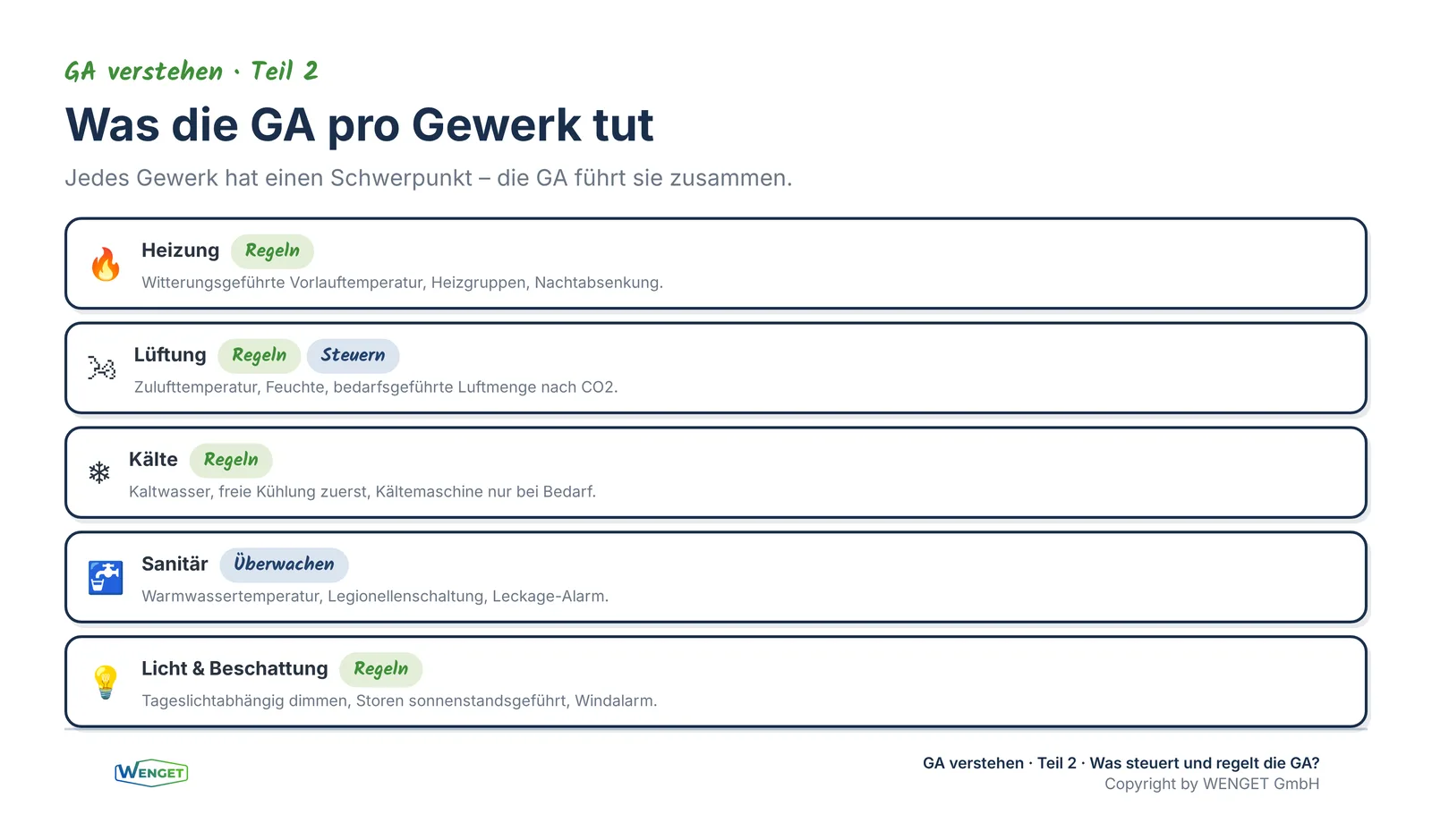

Heizung: das klassische Regelgewerk

Die Heizung ist das Gewerk, in dem am meisten geregelt wird. Die Gebäudeautomation führt die Vorlauftemperatur witterungsgeführt nach: Je kälter es draussen ist, desto höher der Sollwert der Heizkurve. Zusätzlich regelt sie einzelne Heizgruppen, Zonen und teilweise Räume, schaltet Umwälzpumpen bedarfsabhängig und gibt Wärmeerzeuger frei.

Gesteuert werden hier vor allem Zeitprogramme: Nacht- und Wochenendabsenkung, Frostschutz, Aufheizoptimierung am Morgen. Überwacht werden Temperaturen, Drücke und Volumenströme; alarmiert wird bei Kesselstörung, Pumpenausfall oder Übertemperatur. Wichtig für Bauherren: Ob die Heizung effizient läuft, entscheidet sich weniger an der Kesselleistung als an der Qualität der Regelung. Eine falsch parametrierte Heizkurve kostet über Jahre mehr als jede Anschaffung.

Lüftung: Steuern und Regeln im Zusammenspiel

Die Lüftung kombiniert alle vier Aufgaben besonders anschaulich. Gesteuert werden Betriebsarten über Zeitprogramme (Tag, Nacht, Party, Aus). Geregelt werden Zulufttemperatur, Feuchte und je nach Anlage die Luftmenge. Moderne Anlagen regeln bedarfsgeführt nach CO2- oder Präsenzsignal: Ist ein Raum leer, fährt die Luftmenge zurück, was direkt Energie spart.

Überwacht werden Filterzustände, Ventilatorlaufzeiten und die Wärmerückgewinnung. Alarmiert wird bei Frostgefahr am Erhitzer, verschmutztem Filter oder Ventilatorstörung. Gerade die Überwachung der Filter ist ein gutes Beispiel für den praktischen Nutzen: Ein rechtzeitig gemeldeter, verschmutzter Filter verhindert unnötigen Energieverbrauch durch erhöhten Widerstand und schont den Ventilator. Gerade bei der Lüftung zeigt sich der Wert der Automatisierung: Wenn Heizung, Kälte und Wärmerückgewinnung nicht aufeinander abgestimmt sind, heizt und kühlt die Anlage im schlimmsten Fall gleichzeitig. Diese sogenannte Gegenläufigkeit ist einer der häufigsten und teuersten Fehler im Betrieb.

Kälte: Effizienz entsteht in der Koordination

Bei der Kälteerzeugung regelt die GA Kaltwassertemperaturen und gibt Kältemaschinen bedarfsgerecht frei. Gesteuert wird die Einbindung von freier Kühlung, wenn die Aussentemperatur das zulässt. Überwacht werden Leistungsaufnahme, Vorlauf- und Rücklauftemperaturen; alarmiert wird bei Störungen der Kältemaschine oder bei Grenzwertüberschreitungen.

Der entscheidende Punkt: Kälte ist teuer in der Erzeugung. Ohne übergeordnete Logik läuft eine Kältemaschine oft länger als nötig. Die Automatisierung sorgt dafür, dass zuerst freie Kühlung genutzt wird und die Maschine erst anspringt, wenn es wirklich sein muss. Dieser Unterschied ist in der Betriebskostenrechnung deutlich sichtbar.

Ein häufig unterschätzter Hebel ist zudem die Anhebung der Kaltwassertemperatur um wenige Grad, wo es die Anlage zulässt. Jedes Grad höhere Kaltwassertemperatur verbessert die Effizienz der Kältemaschine spürbar. Ob das möglich ist, entscheidet die übergeordnete Regelstrategie, also wieder die Automatisierungsebene, nicht das einzelne Gerät. Solche Optimierungen sind ohne eine koordinierende GA praktisch nicht umsetzbar, weil sie das Zusammenspiel mehrerer Gewerke voraussetzen.

Sanitär: überwachen und absichern

Im Sanitärbereich liegt der Schwerpunkt auf Überwachung und Sicherheit. Geregelt wird die Warmwassertemperatur, gesteuert werden die thermischen Desinfektionszyklen zur Legionellenprävention. Überwacht werden Speichertemperaturen und Zirkulation; alarmiert wird bei Leckage, bei Ausfall der Zirkulationspumpe oder wenn eine Desinfektion die notwendige Temperatur nicht erreicht.

Hier zeigt sich, dass Gebäudeautomation nicht nur Effizienz, sondern auch Betriebssicherheit und Hygiene betrifft. Eine dokumentierte Legionellenschaltung ist im Ereignisfall auch ein rechtlicher Nachweis. Der Betreiber kann später lückenlos belegen, dass die vorgeschriebenen Temperaturen erreicht wurden, ein Vorteil, den eine reine Einzelregelung ohne Aufzeichnung nicht bietet.

Beleuchtung und Beschattung: der spürbare Komfort

Beleuchtung und Beschattung sind die Gewerke, die Nutzer am unmittelbarsten wahrnehmen. Gesteuert werden Szenen und Zeitprogramme, geregelt wird tageslichtabhängig: Je mehr Tageslicht in den Raum fällt, desto weiter dimmt das Kunstlicht herunter. Die Beschattung fährt sonnenstandsabhängig, schützt vor Blendung und im Sommer vor Überhitzung.

Überwacht werden Präsenz und Helligkeit; alarmiert wird selten, aber etwa bei einem Windalarm, der die Storen zum Schutz automatisch hochfährt. Für Bauherren ist wichtig: Beschattung ist nicht nur Komfort, sondern aktive Energiemassnahme. Eine gut geführte Beschattung reduziert die Kühllast im Sommer erheblich und entlastet damit das Kältegewerk.

Zutritt, Brandschutz und Sicherheit: die Grenzen der GA

Zutrittskontrolle, Brandmeldeanlage und Einbruchmeldung sind eigenständige, oft zertifizierte Systeme mit eigenen Vorschriften. Die Gebäudeautomation regelt sie nicht, aber sie tauscht mit ihnen Signale aus. Ein Brandfall etwa löst über die GA definierte Reaktionen aus: Lüftung abschalten oder in den Entrauchungsmodus fahren, Brandschutzklappen ansteuern, Aufzüge in die Evakuierungsebene schicken.

Diese Verriegelungen sind sicherheitsrelevant und dürfen nie improvisiert werden. Hier gilt eine klare Grenze: Die GA koordiniert, aber die Sicherheitsfunktion selbst bleibt in der Hoheit des jeweiligen Fachsystems. Wer diese Schnittstellen sauber definiert, vermeidet gefährliche Grauzonen.

Für Bauherren ist diese Abgrenzung auch eine Frage der Verantwortung. Im Ereignisfall muss klar sein, welches System welche Funktion garantiert. Eine vage Formulierung wie «die GA übernimmt den Brandfall» reicht nicht. Es braucht eine dokumentierte Wirkkette: Welches Signal kommt von der Brandmeldeanlage, welche Aktion löst die GA daraufhin aus, und wer hat das geprüft und abgenommen. Diese Klarheit schafft man in der Planung, nicht im Schadenfall.

Warum die Koordination der eigentliche Wert ist

Betrachtet man die Gewerke einzeln, erledigt jedes für sich seine Aufgabe. Der Mehrwert einer Gebäudeautomation entsteht erst dort, wo sie über die Gewerke hinweg koordiniert. Ein Beispiel aus dem Alltag: An einem sonnigen Nachmittag im Frühling meldet ein Raum zu hohe Temperatur. Eine koordinierte GA fährt zuerst die Beschattung herunter und nutzt die Lüftung mit kühler Aussenluft. Erst wenn das nicht reicht, gibt sie die maschinelle Kälte frei. Eine unkoordinierte Installation würde direkt die Kältemaschine starten und gleichzeitig womöglich noch die Heizung nicht rechtzeitig zurückfahren.

Dieser Unterschied lässt sich nicht am Datenblatt eines einzelnen Geräts ablesen. Er entsteht in der Regelstrategie und in der Schnittstellendefinition zwischen den Gewerken. Genau deshalb ist die Frage «Wer koordiniert das Ganze?» in jedem Projekt zentral.

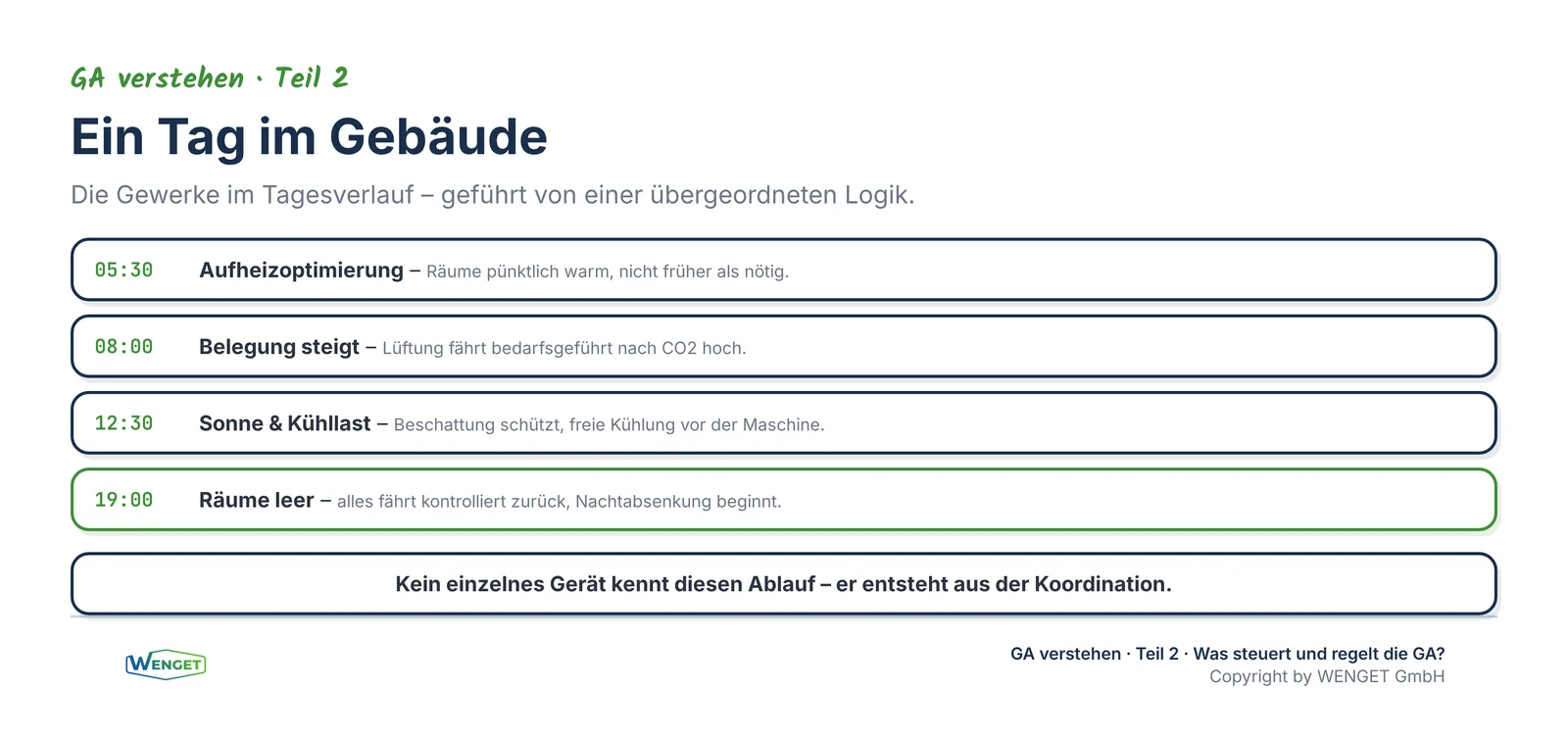

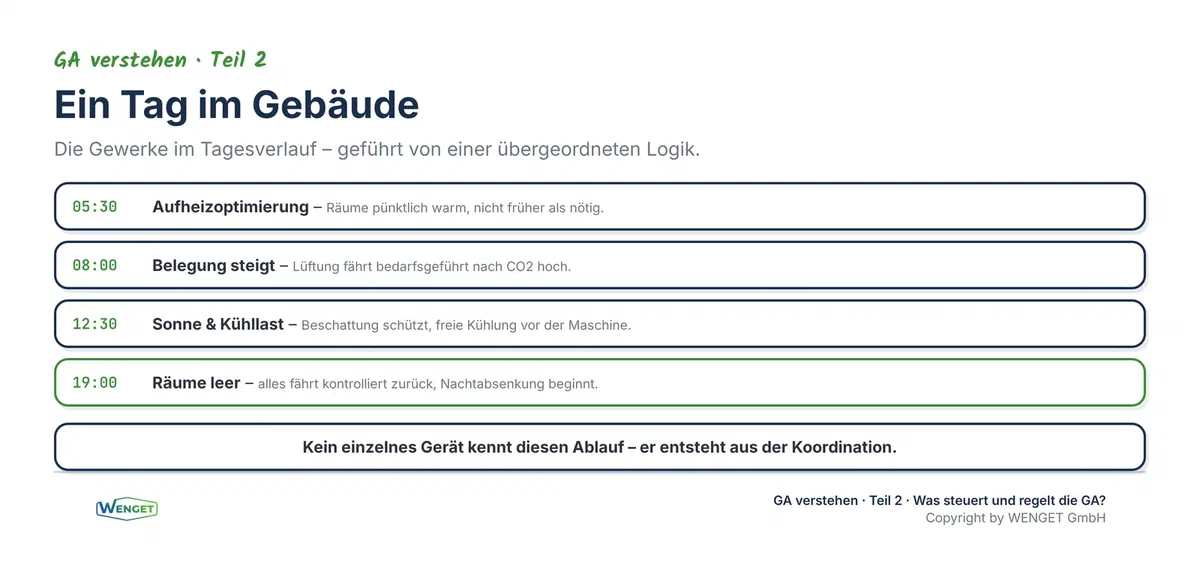

Ein Tag im Gebäude: die Gewerke im Zusammenspiel

Am anschaulichsten wird das Zusammenspiel im Tagesverlauf. Früh am Morgen, noch vor Arbeitsbeginn, startet die GA die Aufheizoptimierung: Sie berechnet aus Aussentemperatur und Gebäudeträgheit, wann geheizt werden muss, damit die Räume pünktlich warm sind, nicht früher, nicht später. Gleichzeitig fährt die Lüftung aus der Nachtabsenkung in den Tagbetrieb.

Im Laufe des Vormittags füllen sich die Räume. Präsenz- und CO2-Signale melden Belegung, die Lüftung erhöht bedarfsgeführt die Luftmenge nur dort, wo tatsächlich Menschen sind. Steigt die Sonne, dimmt die Beleuchtung tageslichtabhängig herunter und die Beschattung schützt vor Blendung. Über Mittag, wenn die Kühllast steigt, nutzt die GA zuerst die freie Kühlung, bevor sie die Kältemaschine freigibt. Am Abend, wenn die letzten Räume leer sind, fährt alles kontrolliert zurück, und die Nachtabsenkung beginnt erneut.

Kein einzelnes Gerät «weiss» von diesem Ablauf. Er entsteht ausschliesslich aus der übergeordneten Logik. Genau das ist der Unterschied zwischen einer Sammlung funktionierender Anlagen und einer echten Gebäudeautomation.

Warum Schnittstellendefinition so wichtig ist

Damit Gewerke zusammenspielen, müssen sie Daten austauschen. Welche Werte gehen von der Lüftung zur Kälte? Welches Signal löst welche Reaktion aus? Wer diese Schnittstellen nicht vor der Ausschreibung definiert, überlässt sie später dem Zufall und den Einzelinteressen der Lieferanten. Das Ergebnis sind Anlagen, die technisch funktionieren, aber nicht zusammenarbeiten.

Eine belastbare Schnittstellendefinition legt fest, welche Datenpunkte zwischen den Systemen ausgetauscht werden, in welcher Richtung und mit welcher Bedeutung. Sie ist die Voraussetzung dafür, dass aus vielen Einzelreglern eine echte Gebäudeautomation wird. Wie diese Definition konkret in ein Ausschreibungsdokument gehört, zeigen wir im Einzelartikel zum GA-Lastenheft.

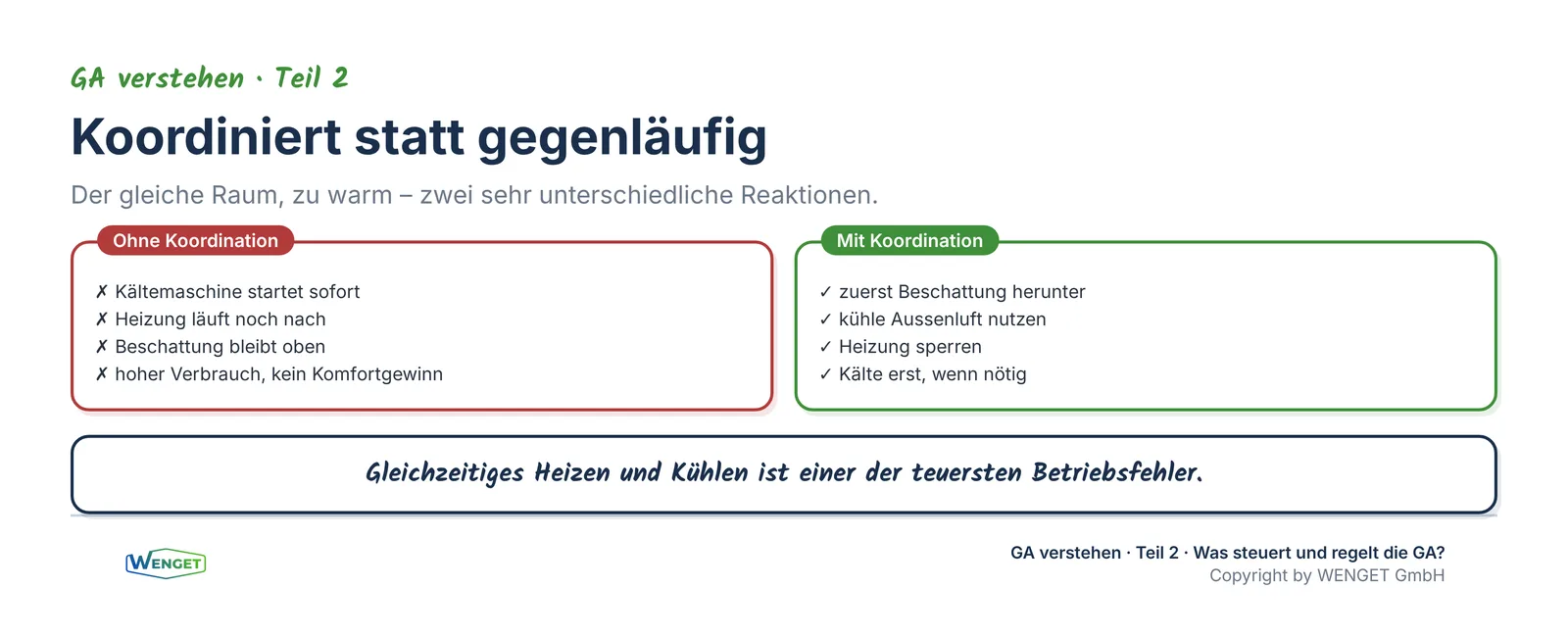

Was passiert, wenn Gewerke nicht koordiniert sind

Fehlt die Koordination, treten typische Muster auf: gleichzeitiges Heizen und Kühlen, Lüftungsanlagen, die gegen die Beschattung arbeiten, Kältemaschinen, die trotz kühler Aussenluft laufen, und Betreiber, die Störungen erst bemerken, wenn sich Nutzer beschweren. Keiner dieser Fehler ist spektakulär. Aber in Summe verursachen sie über die Betriebsjahre erhebliche Mehrkosten und Komforteinbussen.

Das Tückische daran: Die Anlage «läuft» ja. Nichts steht still, nichts fällt aus. Der Schaden ist unsichtbar und steckt in der Energierechnung und in der Unzufriedenheit der Nutzer. Deshalb lohnt es sich, die Koordination von Anfang an zur Anforderung zu machen und nicht erst im Betrieb nachzubessern.

Für Bauherren lässt sich das auf drei einfache Fragen verdichten, die man in jeder Planungsphase stellen kann: Welche Gewerke müssen miteinander reden? Wer legt fest, welche Signale sie austauschen? Und wer prüft am Ende, ob das Zusammenspiel tatsächlich funktioniert? Wer auf diese drei Fragen klare Antworten erhält, hat die wichtigste Weiche für einen effizienten Betrieb bereits gestellt. Bleiben die Antworten vage, ist das ein deutliches Warnsignal, unabhängig davon, wie überzeugend die einzelnen Komponenten im Datenblatt aussehen.

Querverweise zu unseren Fachserien

Dieser Beitrag ist Teil 2 der Serie „GA verstehen". In Teil 1 haben wir geklärt, was Gebäudeautomation überhaupt ist und wie sie aufgebaut ist. In Teil 3 gehen wir der Frage nach, was eine Gebäudeautomation kostet und wann sie sich rechnet. Wie die hier beschriebenen Funktionen in einem Ausschreibungsdokument sauber festgehalten werden, behandelt unser Einzelartikel zum GA-Lastenheft. Wer tiefer in die technische Sprache der Automation einsteigen möchte, findet in unserer Serie „BACnet Objekte verstehen" die Grundlagen dazu, wie Datenpunkte und Signale konkret abgebildet werden.

Fazit

Eine Gebäudeautomation steuert, regelt, überwacht und alarmiert, und sie tut das über alle Gewerke hinweg. Heizung und Kälte leben von guter Regelung, Lüftung und Beschattung vom Zusammenspiel, Sanitär von Sicherheit, und Zutritt und Brandschutz bleiben eigenständig, aber angebunden. Der eigentliche Wert entsteht nicht im einzelnen Gewerk, sondern in der Koordination darüber. Wer diese Koordination und die dazugehörige Schnittstellendefinition früh zur Anforderung macht, kauft keine Ansammlung von Reglern, sondern eine Anlage, die als Ganzes funktioniert.

Sie haben Fragen dazu?

Sie planen ein Gebäude oder eine Sanierung und möchten sicherstellen, dass Ihre Gewerke wirklich zusammenspielen? Wir von WENGET unterstützen Bauherren, Investoren und Planer dabei, die richtigen Funktionen und Schnittstellen zu definieren, bevor ausgeschrieben wird. Nehmen Sie mit uns Kontakt auf, wir erklären es verständlich und praxisnah.

Quellenverzeichnis

• SN EN ISO 16484-1 (SIA 386.151): Gebäudeautomation, Projektplanung und -ausführung, mit Steuer- und Regelfunktionen.
• SN EN ISO 16484-5 (SIA 386.155): Datenkommunikationsprotokoll BACnet, Grundlage für Datenpunkte und Funktionen.
• SWKI BA101-01: Leistungen der Fachingenieure für Gebäudeautomation.
• VDI 3814: Gebäudeautomation, Grundlagen, Planung und Betrieb.
• SN EN ISO 52120-1 (SIA 386.111): Einfluss der Gebäudeautomation auf die Energieeffizienz.
• SIA 382: Lüftungs- und Klimaanlagen, als von der GA gesteuertes und geregeltes System.
• SIA 385: Anlagen für Trinkwarmwasser, als von der GA gesteuertes und geregeltes System.
• Eigene Projekterfahrungen und Praxisbeispiele der WENGET GmbH.
