Wie erkenne ich eine gute GA-Planung?

Woran erkennt ein Bauherr, ob eine Gebäudeautomation gut geplant ist? Die ehrliche Antwort lautet: nicht an der Technikmarke und nicht am Preis. Ob eine GA-Planung professionell ist, zeigt sich an einer Handvoll klar benennbarer Merkmale, und die gute Nachricht ist: Man muss kein Automationsingenieur sein, um sie zu prüfen. In diesem vierten Teil unserer Serie «GA verstehen» zeigen wir fünf Merkmale, an denen sich eine durchdachte GA-Planung von einer Standardlösung unterscheidet.

Der Beitrag richtet sich an Bauherren, Projektentwickler und Generalplaner, die eine GA-Planung beurteilen müssen, ohne selbst tief in der Materie zu stecken. Sehen Sie die fünf Merkmale als Prüfliste: Wenn eine Planung alle fünf erfüllt, ist die Wahrscheinlichkeit hoch, dass die Anlage später funktioniert, effizient läuft und sich sauber betreiben lässt. Fehlen mehrere davon, ist Vorsicht geboten, unabhängig davon, wie überzeugend die Offerte auf den ersten Blick wirkt.

Warum die Planung über alles entscheidet

Die Gebäudeautomation ist das Gewerk, das am spätesten sichtbar wird und am frühesten gedacht werden muss. Was in der Planungsphase vergessen oder unpräzise beschrieben wird, lässt sich später nur mit grossem Aufwand nachholen. Eine fehlende Datenpunktdefinition, eine unklare Regelstrategie oder ein vergessenes Abnahmekriterium fällt oft erst im Betrieb auf, dann, wenn die Beteiligten längst auseinandergegangen sind und niemand mehr zuständig ist.

Deshalb ist die Qualität der Planung kein Detail, sondern der wichtigste Hebel für eine funktionierende Anlage. Eine gute Planung macht die spätere Ausführung prüfbar, die Abnahme objektiv und den Betrieb beherrschbar. Eine schlechte Planung verschiebt all diese Probleme in die Zukunft, und macht sie teurer. Die fünf folgenden Merkmale sind genau die Punkte, an denen sich diese Qualität im Dokument festmachen lässt.

Ein weiterer Grund, warum die Planungsqualität so entscheidend ist: Die Gebäudeautomation ist das Gewerk, das alle anderen verbindet. Heizung, Lüftung, Kälte, Beleuchtung und Beschattung werden erst durch die Automation zu einem abgestimmten Ganzen. Eine schwache GA-Planung wirkt sich deshalb nicht nur auf die Automation selbst aus, sondern zieht sich durch das gesamte Gebäude. Umgekehrt hebt eine durchdachte Planung die Leistung aller angeschlossenen Gewerke. Wer die GA-Planung prüft, prüft damit indirekt auch, wie gut das Zusammenspiel des ganzen Gebäudes gedacht wurde.

Merkmal 1: Eine vollständige Datenpunktliste

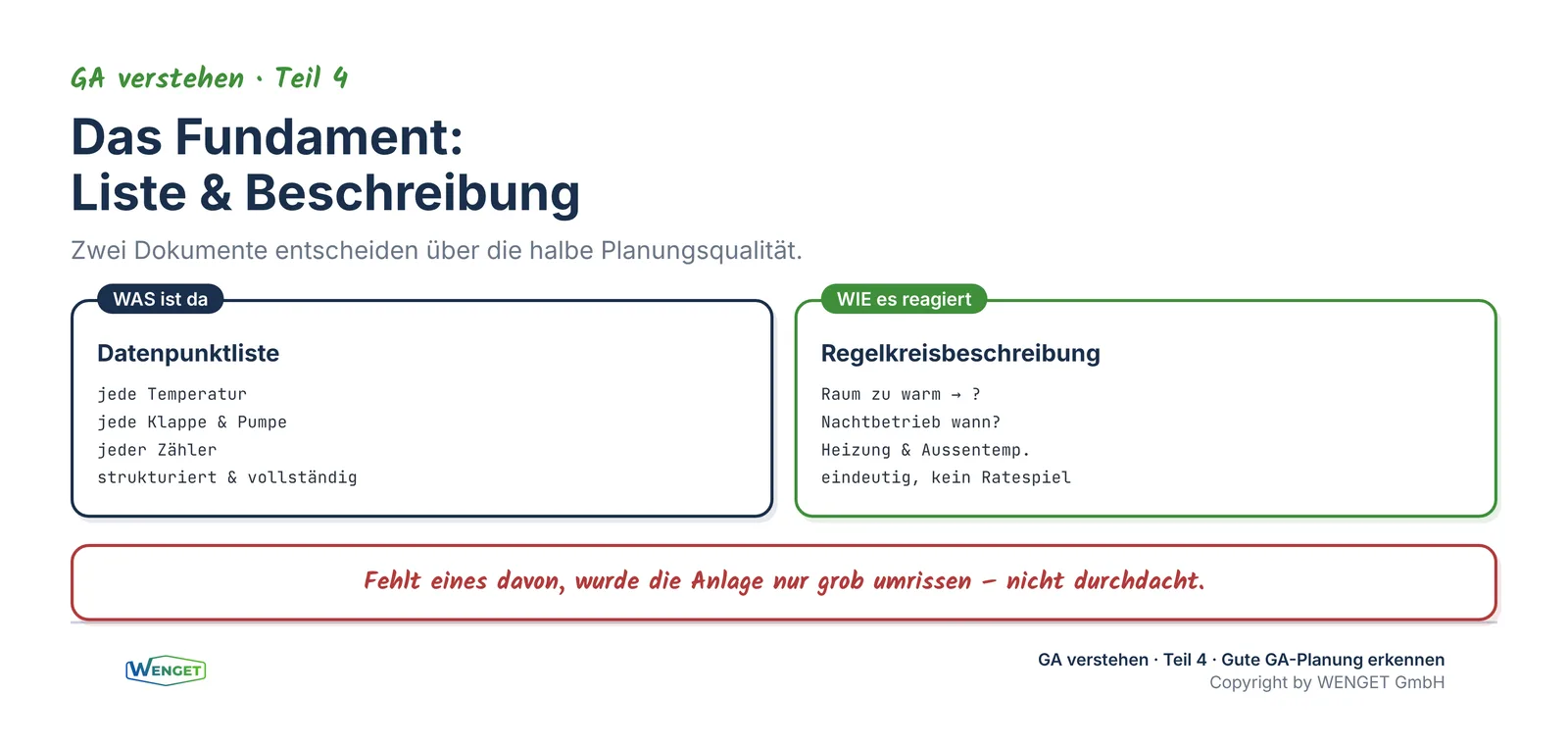

Das Herzstück jeder GA-Planung ist die Datenpunktliste. Sie beschreibt, welche Grössen die Anlage misst, steuert und überwacht, jede Temperatur, jede Klappe, jede Pumpe, jeder Zähler. Sie ist gewissermassen das Inhaltsverzeichnis der gesamten Automation. Wenn diese Liste vollständig, strukturiert und nachvollziehbar ist, hat die Planung ein solides Fundament.

Als Bauherr müssen Sie die Liste nicht Zeile für Zeile verstehen. Aber Sie können prüfen, ob sie überhaupt existiert, ob sie alle Gewerke abdeckt und ob sie mehr ist als eine grobe Aufzählung. Eine seriöse Datenpunktliste unterscheidet nach Art des Datenpunkts, nennt die zugehörige Anlage und lässt erkennen, was gemessen und was gesteuert wird. Fehlt die Liste ganz oder besteht sie nur aus ein paar Zeilen, ist das ein deutliches Warnsignal: Dann wurde die Anlage nicht wirklich durchdacht, sondern nur grob umrissen.

Merkmal 2: Klare Regelkreisbeschreibungen

Eine Datenpunktliste sagt, was vorhanden ist. Sie sagt aber noch nicht, wie sich die Anlage verhalten soll. Genau das leisten die Regelkreisbeschreibungen, oft auch Funktionsbeschreibungen genannt. Sie beschreiben in Worten, wie die Anlage auf Situationen reagiert: Was passiert, wenn ein Raum zu warm wird? Wann schaltet die Lüftung in den Nachtbetrieb? Wie reagiert die Heizung auf die Aussentemperatur?

Gute Regelkreisbeschreibungen sind so verfasst, dass ein Fachkundiger sie lesen und die Anlage danach programmieren kann, ohne raten zu müssen. Sie sind eindeutig, vollständig und frei von Interpretationsspielraum. Als Bauherr erkennen Sie ihre Qualität an einem einfachen Test: Lassen Sie sich eine Regelbeschreibung in normaler Sprache erklären. Wenn der Planer präzise sagen kann, was die Anlage in welcher Situation tut, ist die Beschreibung gut. Wenn die Antwort vage bleibt, ist sie es meist auch im Dokument, und die spätere Programmierung wird zum Ratespiel.

Merkmal 3: Definierte Abnahmeprozeduren

Eine Anlage muss nicht nur gebaut, sondern auch abgenommen werden, also geprüft, ob sie das tut, was geplant war. Eine gute Planung beschreibt schon vor dem Bau, wie diese Abnahme abläuft: Welche Funktionen werden getestet? Welche Werte müssen erreicht werden? Wer prüft, und was gilt als bestanden? Diese Abnahmeprozeduren sind der Moment, in dem sich Planungsqualität auszahlt oder rächt.

Ebenso wichtig wie das Was ist das Wer. Eine Abnahme, die allein vom ausführenden Unternehmen durchgeführt und protokolliert wird, ist keine echte Prüfung, sondern eine Selbstbewertung. Eine gute Planung sieht deshalb vor, dass die Abnahme unabhängig begleitet wird, durch die Bauherrschaft selbst oder eine von ihr beauftragte, herstellerneutrale Stelle. Nur so ist sichergestellt, dass die geforderten Funktionen tatsächlich und nicht nur auf dem Papier erfüllt sind.

Der entscheidende Punkt: Abnahmekriterien müssen vor der Ausführung festgelegt sein, nicht danach. Nur so lässt sich objektiv prüfen, ob die Anlage die vereinbarte Leistung erbringt. Fehlen definierte Abnahmeprozeduren, wird die Abnahme zur Verhandlungssache, und im Zweifel gilt eine Anlage als abgenommen, die nie richtig geprüft wurde. Als Bauherr sollten Sie fragen: Wie und woran wird gemessen, dass die Anlage funktioniert? Kommt darauf keine klare Antwort, fehlt ein zentrales Stück.

Merkmal 4: Eine herstellerneutrale Ausschreibung

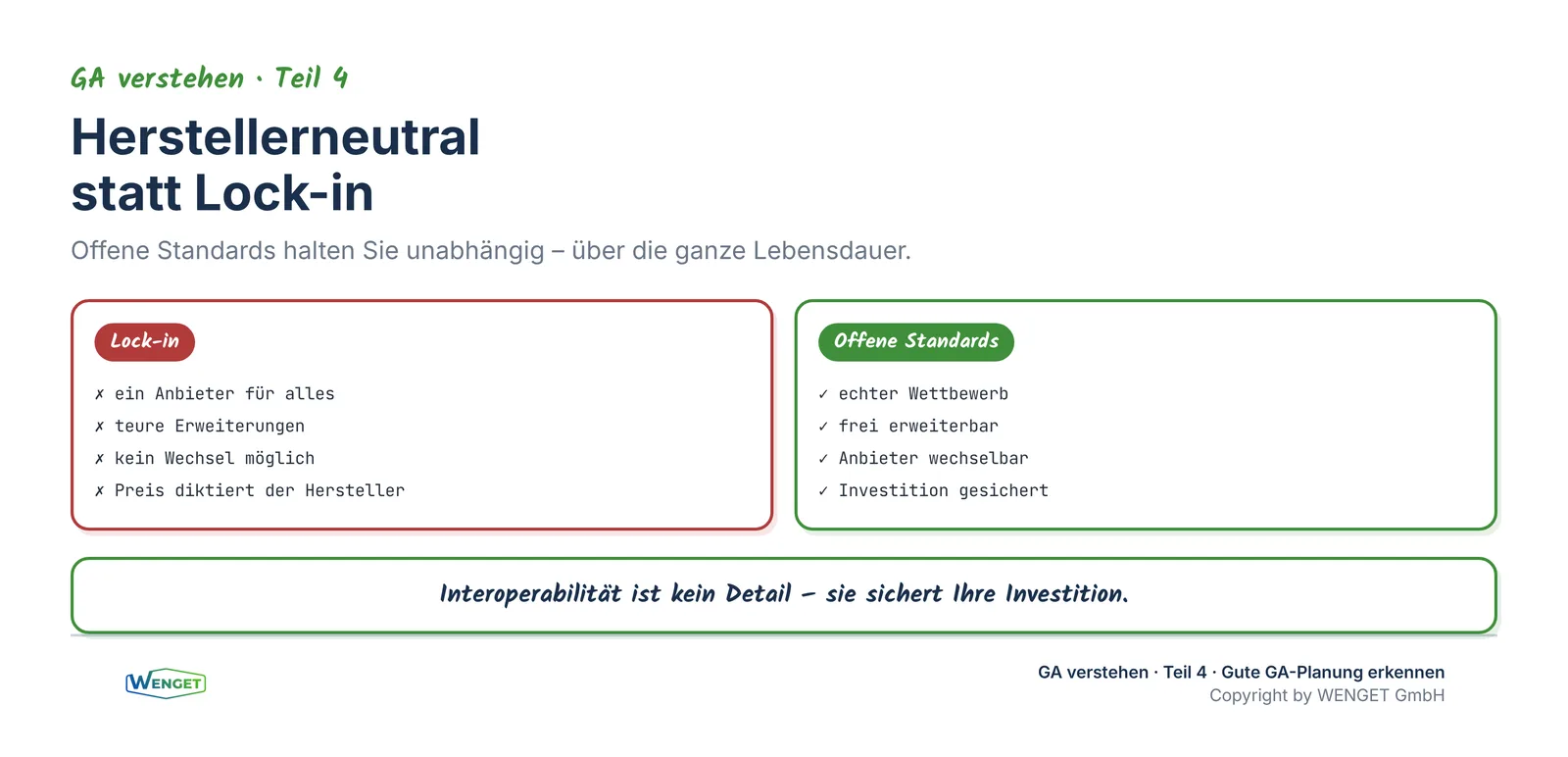

Ein häufig übersehenes Qualitätsmerkmal ist die Herstellerneutralität. Eine gute GA-Planung beschreibt Funktionen und Anforderungen, nicht Produkte eines bestimmten Herstellers. Das klingt nach einem Detail, hat aber weitreichende Folgen. Eine herstellerneutrale Ausschreibung sorgt für echten Wettbewerb, verhindert überhöhte Preise und, noch wichtiger, sie hält Sie langfristig unabhängig.

Denn wer sich an ein herstellergebundenes System bindet, ist auf Jahre von genau diesem Anbieter abhängig, bei Erweiterungen, bei Ersatzteilen, bei Serviceverträgen. Fachleute sprechen vom Lock-in-Effekt. Eine gute Planung vermeidet diese Falle, indem sie offene Standards und Schnittstellen fordert. Als Bauherr erkennen Sie ein herstellerneutrales Konzept daran, dass in der Ausschreibung Funktionen und offene Kommunikationsstandards stehen und nicht die Typenbezeichnungen eines einzelnen Fabrikats. Steht überall nur ein Markenname, sollten Sie nachfragen, warum.

Eng damit verbunden ist die Interoperabilität, also die Fähigkeit, dass Geräte verschiedener Hersteller miteinander kommunizieren können. Eine gute Planung fordert dafür etablierte, offene Kommunikationsstandards, wie sie in der Branche seit Jahren üblich sind. Der Vorteil für Sie: Auch in zehn Jahren können Sie die Anlage erweitern, einzelne Komponenten austauschen oder den Serviceanbieter wechseln, ohne das gesamte System ersetzen zu müssen. Interoperabilität ist damit nicht nur ein technisches Detail, sondern eine Absicherung Ihrer Investition über die gesamte Lebensdauer der Anlage. Fragen Sie deshalb gezielt, ob die geplante Anlage auf offenen Standards beruht, und lassen Sie sich das schriftlich bestätigen.

Merkmal 5: Ein Trending- und Monitoringkonzept

Das fünfte Merkmal trennt eine solide von einer wirklich guten Planung: das Trending. Damit ist die systematische Aufzeichnung von Betriebsdaten über die Zeit gemeint, Temperaturen, Laufzeiten, Verbräuche. Eine Anlage, die ihre eigenen Daten aufzeichnet, macht sichtbar, ob sie wirklich effizient läuft. Ohne diese Aufzeichnung bleibt der Betrieb eine Blackbox: Man merkt erst, dass etwas nicht stimmt, wenn die Energierechnung kommt.

Eine gute Planung beschreibt deshalb von Anfang an, welche Daten aufgezeichnet werden, wie lange sie gespeichert bleiben und wie man sie auswerten kann. Dieses Konzept ist die Grundlage für die laufende Betriebsoptimierung, die wir in Teil 3 dieser Serie als einen der wirksamsten Effizienzhebel beschrieben haben. Fehlt ein Trendingkonzept, verschenkt man die Möglichkeit, die Anlage im Betrieb nachzujustieren, und damit einen grossen Teil des möglichen Nutzens.

Was ein Leistungsverzeichnis GA enthalten muss

Viele Bauherren fragen sich, was eigentlich alles in ein Leistungsverzeichnis für die Gebäudeautomation gehört. Die fünf Merkmale geben die Antwort in Kurzform: Ein vollständiges Leistungsverzeichnis enthält die Datenpunktliste, die Regelkreisbeschreibungen, die Schnittstellen zu den anderen Gewerken, die Anforderungen an Bedienung und Visualisierung, das Trending- und Alarmkonzept sowie die Abnahmekriterien. Erst wenn diese Bestandteile vorhanden sind, beschreibt das Dokument die Anlage vollständig.

Ebenso wichtig wie der Inhalt ist die Detailtiefe. Ein Leistungsverzeichnis, das nur Positionen wie «Gebäudeautomation komplett» oder «Regelung nach Bedarf» aufführt, ist kein Leistungsverzeichnis, sondern eine Absichtserklärung. Es überlässt alle wesentlichen Entscheidungen dem ausführenden Unternehmen, und damit auch die Kontrolle über Qualität und Kosten. Ein gutes Verzeichnis ist dagegen so präzise, dass zwei verschiedene Anbieter darauf vergleichbare Angebote abgeben können. Genau diese Vergleichbarkeit ist der eigentliche Zweck des Dokuments: Sie erlaubt Ihnen als Bauherr, Offerten fair gegenüberzustellen, statt Äpfel mit Birnen zu vergleichen.

Ein praktischer Prüftipp: Blättern Sie ein Leistungsverzeichnis durch und achten Sie auf die Verhältnisse. Wenn seitenweise allgemeine Floskeln stehen, aber die konkrete Datenpunktliste und die Abnahmekriterien fehlen, stimmt die Gewichtung nicht. Ein gutes Dokument ist an den entscheidenden Stellen konkret, und genau dort investieren gute Planer ihre Sorgfalt.

Typische Schwächen in GA-Planungen

Wenn eine GA-Planung Probleme macht, sind es fast immer dieselben. Am häufigsten fehlt die Tiefe: Die Datenpunktliste ist grob, die Regelbeschreibungen sind oberflächlich, die Abnahme ist nicht definiert. Solche Planungen sehen auf den ersten Blick vollständig aus, lassen aber alle entscheidenden Fragen offen, und verschieben sie damit in die Ausführung, wo sie teuer werden.

Eine zweite typische Schwäche ist die Herstellerbindung. Wird eine Ausschreibung um ein bestimmtes Produkt herum geschrieben, entsteht scheinbar eine saubere Planung, tatsächlich aber eine langfristige Abhängigkeit. Eine dritte Schwäche ist die fehlende Schnittstellendefinition zwischen den Gewerken. Wenn nicht klar geregelt ist, wer welche Daten liefert und wer welche Funktion verantwortet, entstehen genau an diesen Grenzen die späteren Störungen. Alle drei Schwächen lassen sich mit den fünf Merkmalen früh erkennen, wenn man gezielt danach fragt.

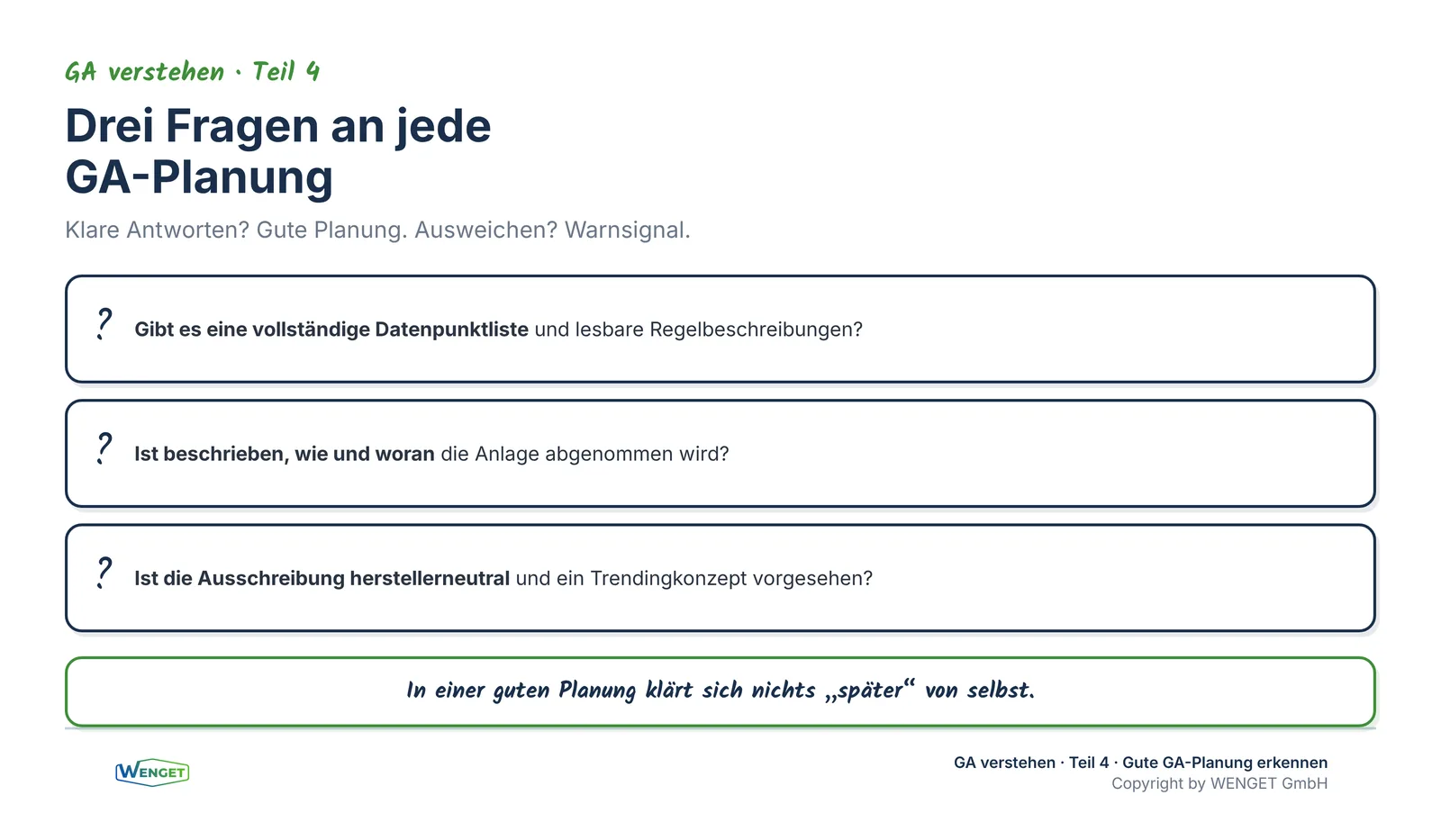

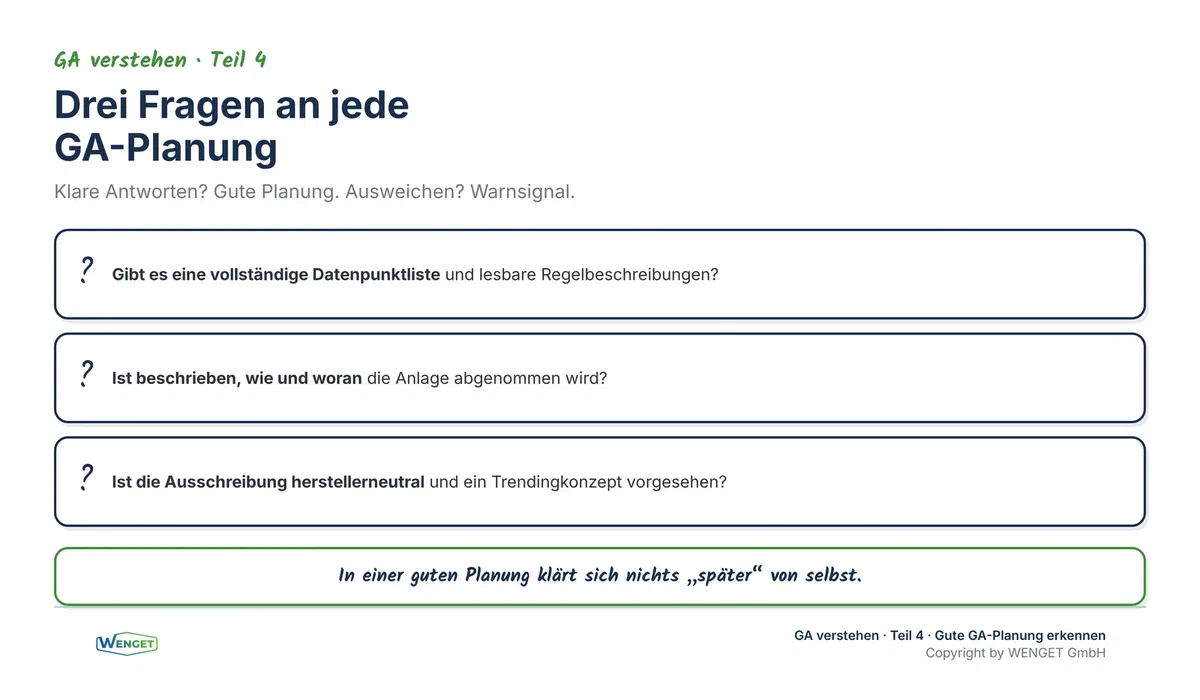

Drei Fragen, mit denen Sie jede GA-Planung prüfen

Wenn Sie sich nur drei Fragen merken wollen, dann diese. Erstens: Gibt es eine vollständige Datenpunktliste und lesbare Regelbeschreibungen? Zweitens: Ist beschrieben, wie und woran die Anlage abgenommen wird? Drittens: Ist die Ausschreibung herstellerneutral und ein Trendingkonzept vorgesehen? Wer auf diese drei Fragen klare, dokumentierte Antworten bekommt, hat mit hoher Wahrscheinlichkeit eine gute Planung vor sich.

Bekommen Sie dagegen ausweichende Antworten oder den Hinweis, das kläre sich später, dann ist genau das das Problem: In einer guten GA-Planung klärt sich nichts später von selbst. Sie sichern sich als Bauherr am wirksamsten ab, indem Sie diese Fragen stellen, solange die Planung noch veränderbar ist, und nicht erst, wenn die Anlage steht.

Ein letzter Rat aus der Praxis: Scheuen Sie sich nicht, bei einer wichtigen Investition eine zweite, unabhängige Meinung zur Planung einzuholen. Eine externe Beurteilung kostet einen Bruchteil dessen, was eine mangelhaft geplante Anlage über ihre Lebensdauer an Mehrkosten verursacht. Gerade weil die Gebäudeautomation für Nicht-Fachleute schwer zu durchschauen ist, ist dieser Blick von aussen oft die günstigste Versicherung im ganzen Projekt.

Querverweise zu unseren Fachserien

Dieser Beitrag ist Teil 4 der Serie «GA verstehen». In den ersten drei Teilen haben wir geklärt, was Gebäudeautomation ist, was sie pro Gewerk steuert und regelt und was sie wirtschaftlich bringt. Dieser Teil hat gezeigt, wie man Planungsqualität als Bauherr erkennt. Im abschliessenden Teil 5 geht es um Übergabe und Betrieb, also darum, was nach der guten Planung passieren muss, damit die Anlage dauerhaft läuft. Wer die Planung nicht prüfen, sondern selbst ein Lastenheft erstellen will, findet in unserer Fachreihe zur GA-Planung einen eigenen Beitrag zum Aufbau eines GA-Lastenhefts.

Fazit

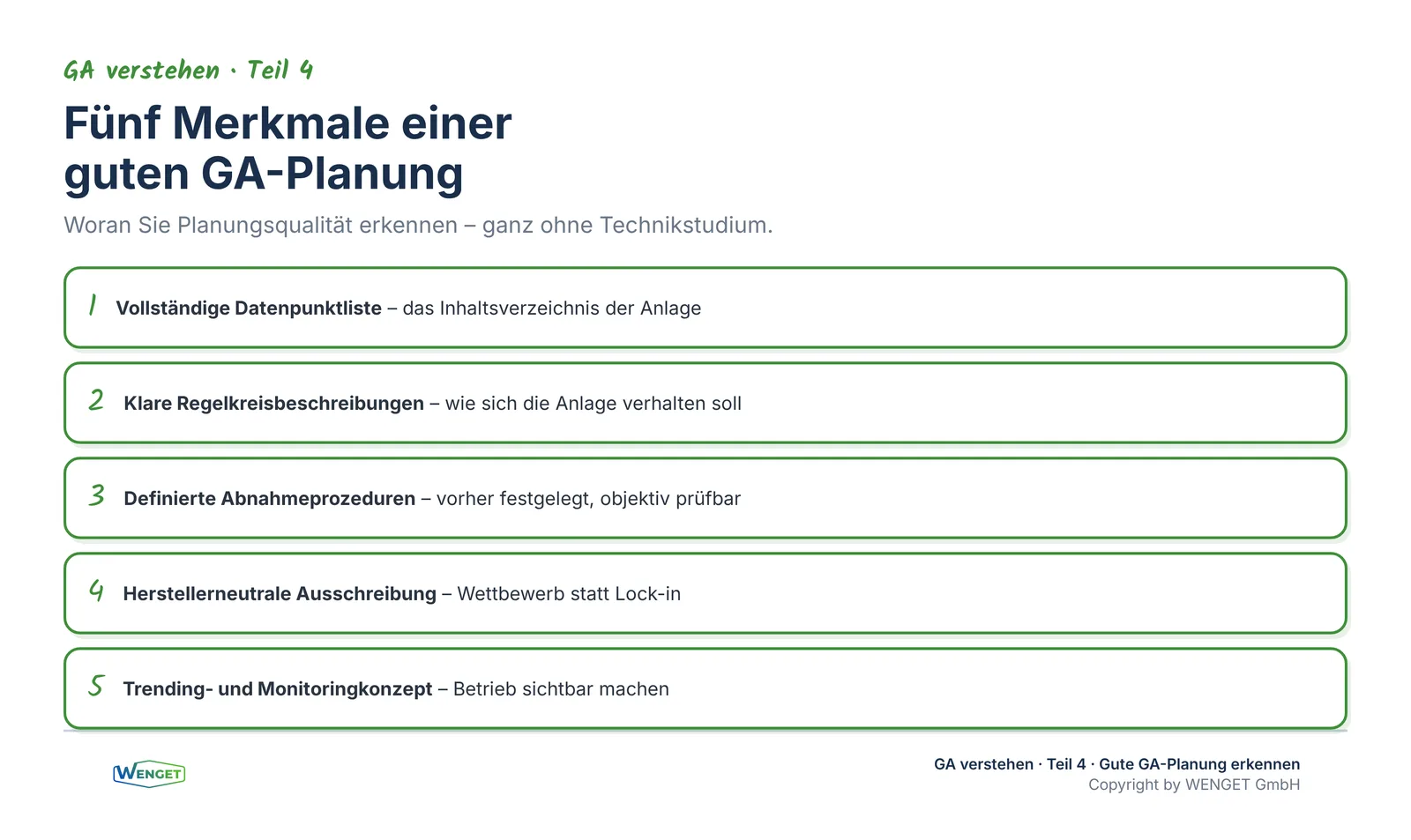

Eine gute GA-Planung erkennt man an fünf Merkmalen: einer vollständigen Datenpunktliste, klaren Regelkreisbeschreibungen, definierten Abnahmeprozeduren, einer herstellerneutralen Ausschreibung und einem Trendingkonzept. Keines dieser Merkmale verlangt technisches Spezialwissen zur Prüfung, sie alle lassen sich mit gezielten Fragen überprüfen. Wer sie früh stellt, wählt nicht nur den besseren Planer, sondern sichert sich eine Anlage, die später funktioniert, effizient läuft und beherrschbar bleibt. Die Planung ist der günstigste Moment, um Qualität zu sichern, und der teuerste, um sie zu verpassen.

Sie haben Fragen dazu?

Sie haben eine GA-Planung oder eine Offerte auf dem Tisch und sind unsicher, ob die Qualität stimmt? Wir prüfen Planungen, Leistungsverzeichnisse und Offerten herstellerneutral und sagen Ihnen klar, wo die Stärken und die Lücken liegen. Als unabhängige Prüfinstanz vertreten wir dabei ausschliesslich Ihre Interessen als Bauherr. Sprechen Sie mit uns, WENGET begleitet Sie von der Beurteilung der Planung bis zur Abnahme der fertigen Anlage.

Quellenverzeichnis

• SN EN ISO 16484-1 (SIA 386.151): Gebäudeautomation, Projektplanung und -ausführung, Grundlage für Qualitätskriterien der Planung.
• SWKI BA101-01: Leistungen der Fachingenieure für Gebäudeautomation.
• VDI 3814: Gebäudeautomation, Planung, Ausführung, Abnahme und Betrieb.
• SN EN ISO 16484-5 (SIA 386.155): Datenkommunikationsprotokoll BACnet, Grundlage für offene und interoperable Schnittstellen.
• SN EN ISO 52120-1 (SIA 386.111): Einfluss der Gebäudeautomation auf die Energieeffizienz, Effizienzklassen als Planungsziel.
• KBOB-Empfehlung BACnet Anwendung V2.0 (2021): Anwendung von BACnet in der Gebäudeautomation.
• Eigene Prüfchecklisten und Projekterfahrung der WENGET GmbH.
